STE Serisi, agrega, maden ve geri dönüşüm tesislerinde en kaba ön elemeden en ince sınıflandırmaya kadar performans gösteren dairesel hareketli bir eğimli titreşimli elektir. Eksantrik şaftı eleğin ağırlık merkezine konumlandırılmıştır ve tüm yüzeyde düzgün dairesel hareket üretir. Strok, eğim açısı ve dönüş hızı ayarlanabilir; aynı makine kuru sınıflandırma, ıslak yıkama veya durulama görevleri için yapılandırılabilir.
Dünya çapında 1.000+ Eğimli Titreşimli Elek tedarik edildi.
STE SERİSİ EĞİMLİ TİTREŞİMLİ ELEKLER
STE Serisi, agrega, maden ve geri dönüşüm tesislerinde en kaba ön elemeden en ince sınıflandırmaya kadar performans gösteren dairesel hareketli bir eğimli titreşimli elektir. Eksantrik şaftı eleğin ağırlık merkezine konumlandırılmıştır ve tüm yüzeyde düzgün dairesel hareket üretir. Strok, eğim açısı ve dönüş hızı ayarlanabilir; aynı makine kuru sınıflandırma, ıslak yıkama veya durulama görevleri için yapılandırılabilir.
Dünya çapında 1.000+ Eğimli Titreşimli Elek tedarik edildi.
STE eğimli elekleri öne çıkaran özellikler
Ağırlık merkezinde eksantrik: Tek şaft elek gövdesinin merkezinde konumlandırılmıştır; tüm kat boyunca düzgün dairesel hareket sağlar.
Üç eksenli ayar: Strok, devir ve eğim açısı ayarlanabilir; aynı makine hem kaba ön eleme hem de ince sınıflandırma görevini üstlenir.
Kuru veya ıslak görev: Ön delikli sprey çubuk montajları ve drenaj uyumlu çerçeveler ile elek kuru elemeden ıslak yıkamaya değişiklik yapılmadan geçer.
2 ila 4 katlı seçenekler: STE1020'den STE2470'e kadar olan modeller standart agrega için 30 t/sa'tan 800+ t/sa'a kadar kapasiteyi karşılar.
Operatör için pratik ipuçları
Kırılmış taş ve çakıl için 20° ile başlayın; daha ince ayırmalarda 18°'ye düşürün.
Kat üzerinde 3-4 G hedefleyin; tıkanmayı çözmek için strok veya devri yükseltin.
Eleme verimini korumak için üst kat yatak derinliğini göz açıklığının ≤3 katı tutun.
Islak çalışmada önce eleği, sonra suyu, en son beslemeyi başlatın.
Eğimli elemede güven
STE Serisi, basit dairesel hareket prensibini yüksek kapasiteli bir eleme makinesine dönüştürür. Yerçekimi malzemeyi kat boyunca ileri taşır; eksantrik ise ince taneleri alta indiren katmanlaşmayı oluşturur.
Düzgün titreşim: Ağırlık merkezindeki şaft sayesinde her metre kare aynı strokla çalışır.
Hızlı panel değişimi: Tel elek, poliüretan ve kauçuk paneller aynı çerçeveye monte edilir; katlar arasında karıştırılabilir.
Yorulmaya dayanıklı şasi: Yüksek mukavemetli çelik yan plakalar cıvatalı bağlantılarla birleşir; kaynaklı tasarımlarda görülen çatlaklara karşı dirençlidir.
STE SERİSİ EĞİMLİ ELEK TEKNİK ÖZELLİKLERİ
ANA ÖLÇÜLERmm
AĞIRLIKkg
GÜÇkw
GENİŞLİK
UZUNLUK
2-KAT
3-KAT
4-KAT
STE2470
2400
7000
14.500
-
-
30
STE2470
2400
7000
-
16.900
19.600
37
STE2460
2400
6000
12.600
-
-
22
STE2460
2400
6000
-
15.400
18.500
30
STE2060
2000
6000
10.500
-
-
18.5
STE2060
2000
6000
-
13.700
14.600
22
STE2050
2000
5000
11.400
-
-
15
STE2050
2000
5000
-
12.200
13.800
18.5
STE1650
1600
5000
8.100
8.800
9.500
15
STE1640
1600
4000
6.600
7.000
-
11
STE1240
1200
4000
4.200
4.700
5.200
7.5
STE1030
1000
3000
2.300
2.500
-
5.5
STE1025
1000
2500
2100
-
-
4
STE1020
1000
2000
1550
-
-
3
STE EĞİMLİ ELEK NASIL ÇALIŞIR?
STE, elek gövdesinin ağırlık merkezine konumlandırılmış karşı ağırlıklı eksantrik bir şaft kullanır. Şaft tipik olarak 800-950 dev/dak arasında döndüğünde, karşı ağırlıklar elek gövdesini dairesel bir yörüngede hareket ettiren merkezkaç kuvveti üretir. Bu dairesel hareket malzeme yatağını üç tekrarlayan fazda kaldırır: kaldırma fazı tane aralarındaki boşlukları açar, ileri fazda yerçekimi ve eğim açısı yatağı boşaltma ucuna doğru taşır, oturma fazında ince taneler boşluklardan düşerek elek deliklerinden geçer. Strok genliği, devir ve eğim açısının bileşimi kat üzerindeki G-kuvvetini belirler; çoğu agrega uygulamasında hedef 3-4 G'dir.
UYGULAMALAR & PERFORMANS
Agrega Sınıflandırma
Yol temeli, asfalt ve beton için standart EN 0/4, 4/8, 8/16 ve 16/32 mm fraksiyonları. 3 katlı STE, kırılmış kireç taşında dört ürünü tek geçişte keskin kesim boyları ve düşük üst boyut kirlenmesi ile teslim eder.
Maden & Cevher Sınıflandırma
Demir, altın, bakır cevheri ve kömürün sekonder ve tersiyer sınıflandırması. Poliüretan paneller aşındırıcı beslemede 12-24 ay panel ömrü sunar — aynı görevde tel eleğin üç ila beş katı ömür.
Geri Dönüşüm & İYG Atığı
Karışık inşaat atığı, geri dönüştürülmüş beton ve kazınmış asfaltın ayrılması. Kauçuk paneller; demir donatı, tel ve kirleticilerle başa çıkar. Tel elek aynı duruma günlerce dayanmaz.
Kum & Çakıl Yıkama
Sprey çubuk yapılandırmasıyla nehir çakılı ve taranmış malzemenin ıslak sınıflandırılması. 2-4 bar basınçtaki su, kil ve siltleri alt akıma gönderir; temiz ve şartnameye uygun agrega elde edilir.
ELEK PANEL SEÇENEKLERİ
STE Serisi üç farklı eleme yüzeyini kabul eder ve operatörler her ayırma kademesini optimize etmek için katlar arasında farklı panel tipleri karıştırabilir:
Örme tel elek — Maksimum kapasite ve en keskin kesimler için %50-65 açık alan. Panel değişiminin rutin bakım olarak kabul edildiği kuru ve aşındırıcı olmayan beslemeler için en iyi seçim.
Poliüretan paneller — Aşındırıcı veya ıslak görevde 12-24 ay panel ömrü. Açık alan biraz daha düşük ancak panel ömrü boyunca ton başına en düşük maliyet.
Kauçuk paneller — Kendinden temizlenir, darbe dirençli ve gürültü azaltıcı. Yapışkan, ıslak veya yüksek darbeli besleme için en iyi; bazı geri dönüşüm uygulamalarında tek pratik seçenek.

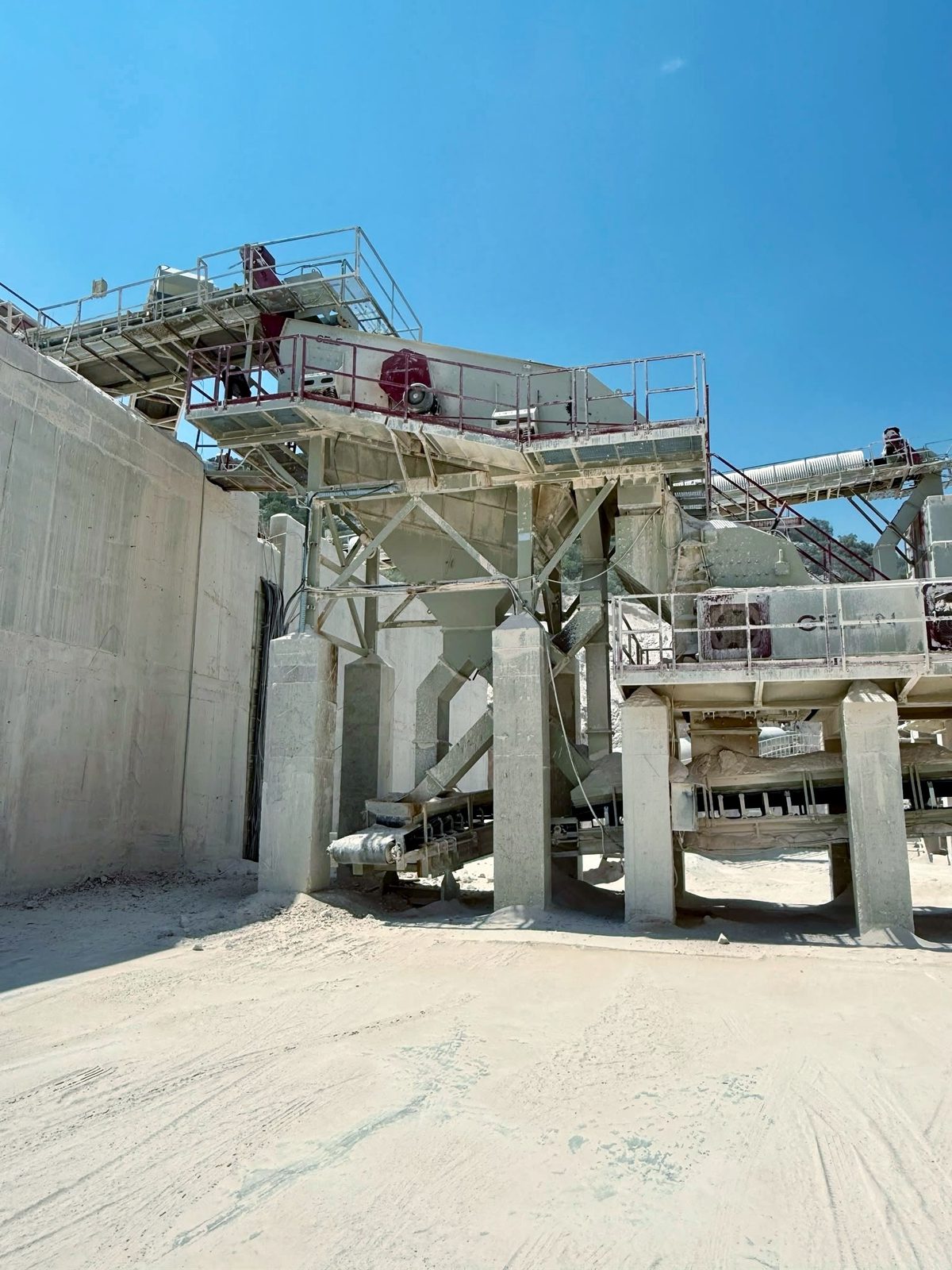

TESİS DEVRESİNDE STE
STE eğimli titreşimli elek, kırma ve eleme tesisinde birden çok noktada konumlanabilir:
Primer çeneli kırma sonrası, sekonder kırmadan önce inceleri ayırmak için ön eleme olarak.
500 t/sa altı çoğu standart agrega ve maden elemesinde eğimli elek doğru tercihtir. Besleme ıslak, yapışkan veya kil içerikli olduğunda, 10 mm altı hassas ayırma gerektiğinde veya tesis yüksekliği sınırlı olduğunda ETE Serisi yatay elek tercih edilir.
ÖZELLİK
STE EĞİMLİ
ETE YATAY
Tahrik mekanizması
Tek şaft dairesel
Üç şaft eliptik
Kapasite
En yüksek (yerçekimi + strok)
Orta-yüksek
Hassasiyet (<10 mm)
İyi
Mükemmel
Yapışkan / ıslak besleme
Islak ekipman ile iyi
Mükemmel
Yükseklik gereksinimi
Yüksek (15-25° eğim)
Düşük profil
Yatırım & bakım
En düşük
Orta
GALERİ
1 / 8

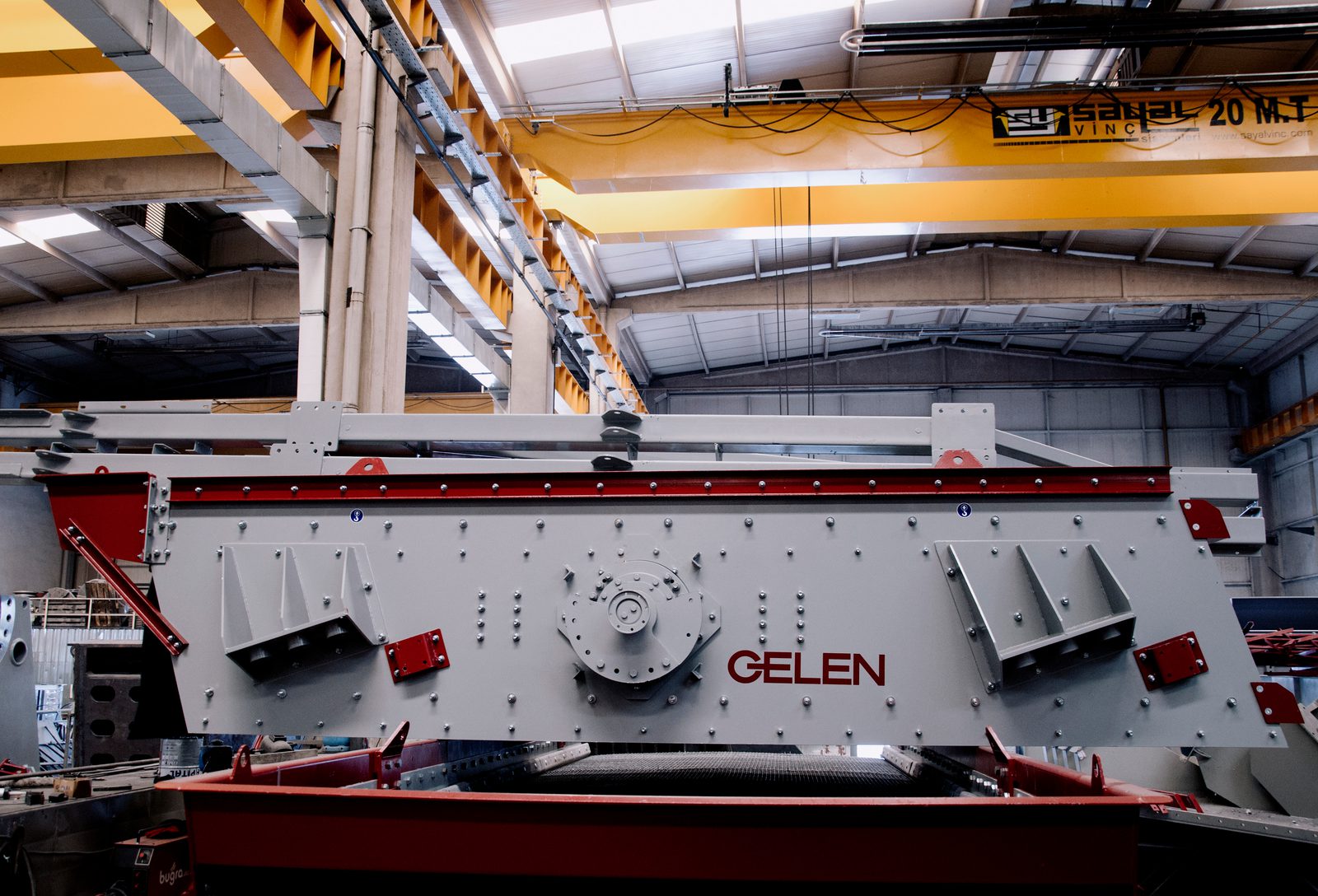

STE2470 Eğimli Titreşimli Elek — Cıvatalı Şasi Detayı
Eğimli titreşimli elek, 15° ile 25° arasında eğimle monte edilen ve dairesel titreşimle dökme malzemeyi tane boyutuna göre ayıran yerçekimi destekli bir eleme makinesidir. Dairesel hareket ile eğimli yüzeyin birleşimi malzemeyi kaldırır, katmanlaşma oluşturur ve eleme yüzeyinde ileri taşırken alt boyutlu malzemenin elek deliklerinden geçmesini sağlar.
Yüksek kapasitesi, düşük işletme maliyeti ve yatay veya muz tipi eleklere göre mekanik basitliği sayesinde agrega, maden ve geri dönüşüm tesislerinde en yaygın kullanılan elek türüdür.
Genel kırılmış taş ve çakıl elemesi için 20° ile başlayın. Doğruluğun kapasiteden daha önemli olduğu ince ayırmalarda 15°-18° kullanın. Kapasitenin öncelik olduğu kaba ön elemede 22°-25° tercih edin.
STE Serisi açı ayarı yapısal değişiklik gerektirmez; operatörler eleme verimi ve ürünlerdeki üst boyut kirlenmesine göre açıyı sahada ayarlayabilir.
STE Serisi eksantrik şaftı elek gövdesinin ağırlık merkezine konumlandırır. Bu sayede beslemeden boşaltma ucuna kadar her noktada düzgün dairesel hareket elde edilir; titreşim eşit dağılır.
Merkez dışı şaft tasarımlarına göre dengeli hareket katmanlaşmayı iyileştirir, bileşen aşınmasını azaltır, enerji tüketimini düşürür ve rulman ömrünü uzatır — bu da STE'yi yüksek kapasiteli ve uzun süre çalışan operasyonlar için ideal bir seçim yapar.
Evet. STE Serisi 2-4 bar su basıncıyla çalışan sprey çubukları ile ıslak eleme için yapılandırılabilir; ıslak görev için poliüretan veya kauçuk panel önerilir. Dairesel hareket, agrega, maden ve kum-çakıl uygulamalarında çamur ve kil içeren beslemelerin etkili biçimde yıkanmasını ve durulanmasını sağlar.
Tamamen ıslak veya yapışkan beslemeli özel uygulamalarda eliptik hareketli ETE Serisi yatay elek çoğu zaman daha iyi seçimdir.
Kat sayısı, üretilecek ürün fraksiyonu sayısının bir eksiğidir. Üç ürün için 2 katlı, dört ürün (örneğin 0/4, 4/8, 8/16 ve 16/32 mm) için 3 katlı, beş ürün için 4 katlı STE seçilir.
STE Serisi STE1020 (1.000 mm genişlik) modelinden STE2470 (2.400 mm genişlik) modeline kadar 2, 3 ve 4 katlı yapılandırmalarda mevcuttur.
Eğimli elekler yerçekimi ve dairesel hareketle yüksek kapasite ve düşük maliyet sağlar; standart agrega sınıflandırma, primer ön eleme ve yükseklik müsait olan mobil tesisler için idealdir. Yatay elekler eliptik veya doğrusal hareketle ince, ıslak veya yapışkan malzemede yüksek hassasiyet sunar ve yüksekliğin sınırlı olduğu tesislere uyar.
500 t/sa altındaki çoğu agrega elemesi için STE gibi eğimli elekler doğru tercihtir. Detaylı karar çerçevesi için tam karşılaştırma rehberini okuyun.
G-kuvvetini elek spesifikasyonu içinde artırın, elek tellerinin altına anti-blinding (top) sistemi takın, poliüretan veya kauçuk panele geçin, ıslak tıkanma için sprey suyu ekleyin, besleme hızını düşürerek yatak derinliğini azaltın ve eğim açısını dikleştirin.
Verimli katmanlaşma için yatak derinliğinin pratik üst sınırı göz açıklığının üç katıdır. Bu önlemlere rağmen tıkanma devam ediyorsa, beslemenin tane boyu dağılımı veya nem oranı muhtemelen eleğin tasarım zarfının dışındadır.
STE Serisini tam verimle çalıştırmak için yapılandırılmış bir bakım planı uygulayın: rulmanları haftalık gresleyin, elek panellerini ve cıvata torkunu haftalık inceleyin, strok genliği ve motor akımını aylık ölçün, tam rulman ve şaft incelemesini üç ayda bir yapın.
Rulman sıcaklığını sürekli izleyin — normal 50-80°C, uyarı 90°C, durdurma 100°C. Bu planı uygulamak büyük rulman bakımları arasında 6.000 ila 12.000 saatlik çalışma sağlar ve sorunları büyümeden yakalamanıza yardım eder.
