Islak ve Yapışkan Malzeme
Titreşimli bir ızgarayı tıkayacak killi, ıslak taş ocağı ve kum-çakıl ocağı malzemesinin ön elenmesi.
- Dönen çubuklar tıkanmaya direnir
- Çamur ve kil kırma öncesinde ayrılır
- Yağışlı mevsimlerde de düzenli besleme
Kil ve çamur klasik bir ızgarayı tıkadığında wobbler besleyici çalışmaya devam eder. GELEN WB wobbler besleyiciler iri malzemeyi kontrollü bir hızda besler; ince malzeme, çamur ve toprağı ise malzemeyi ileri yuvarlayan ve aralıkları açık tutan dönen eliptik çubukların arasından ayırır. 1.400 ve 1.600 mm genişlikteki iki model, agrega, madencilik ve geri dönüşüm tesislerindeki primer istasyonlara uygundur.
Birbirine 90° açılı eliptik çubuklar: Her çubuk bir sonrakine göre çeyrek tur açılıdır; dönerken bir çubuğun ucu yukarıdayken sonrakininki yataydır ve malzeme dek boyunca kaldırılıp yuvarlanır.
Açık kalan aralıklar: Tüm çubuklar aynı hızda döner ve aralarındaki boşluklar sabit kalır; böylece çamur ve ince malzeme deki tıkamak yerine aralardan düşer.
Tek makine, iki görev: Wobbler besleyici aynı anda hem primer kırıcıyı besler hem de ince malzeme, çamur ve toprağı ayırır.
Geniş dekler: 1.400 ve 1.600 mm genişlikteki modeller, kum-çakıl ocaklarına ve killi taş ocaklarına özgü iri ve karışık beslemeyi kabul eder.
WB wobbler besleyiciler iri malzemeyi kontrollü bir hızda beslerken ince malzemeyi de ayırır. Dek, birbirine 90 derece açıyla yerleştirilmiş eliptik çubuklardan oluşur: bir çubuğun ucu dikey konumdayken bir sonrakinin ucu yataydır. Tüm çubuklar aynı hızda döner; bu hareket yüklü malzemeyi dek boyunca ilerletir ve ince malzeme, çamur ve toprağı çubuklar arasındaki sabit aralıklardan ayırır.
Çubuklar sürekli döndüğü için yapışkan malzeme sabit bir ızgara üzerinde beklemek yerine sürekli yuvarlanır ve parçalanır; böylece aralıklar açık kalır. WB1430 1.400 × 3.000 mm, WB1630 ise 1.600 × 3.000 mm dek ölçüsüne sahiptir; her ikisi de 37 kW ile tahrik edilir.
| Genişlikmm | Uzunlukmm | GüçkW | Teorik Kapasitet/s | |
|---|---|---|---|---|
| WB1630 | 1.600 | 3.000 | 37 | 330–520 |
| WB1430 | 1.400 | 3.000 | 37 | 290–450 |
Teorik kapasite, yığın yoğunluğu 1,6 t/m³ olan malzeme için hesaplanmış ve aynı genişlikteki, değerleri yayımlanmış wobbler besleyicilerle kalibre edilmiştir. Gerçek kapasite malzemeye, nem ve kil oranına ve parça boyutuna bağlıdır.

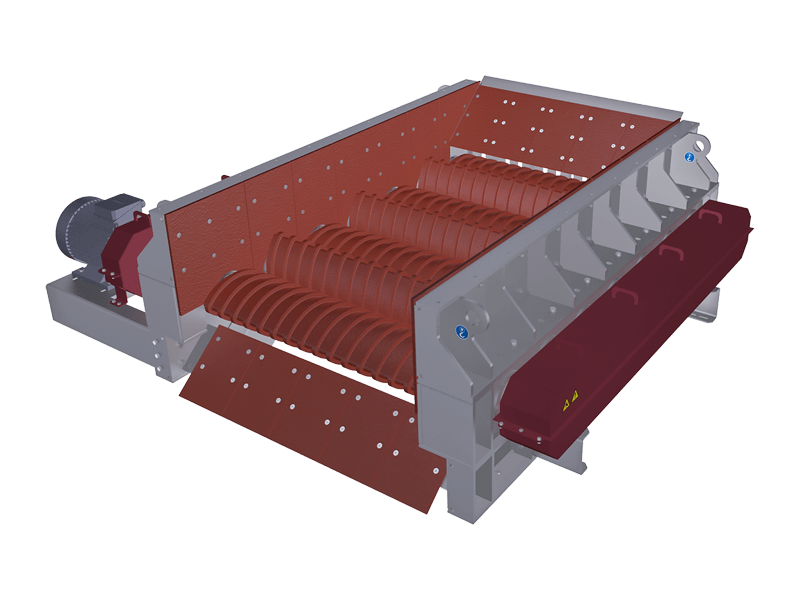

Önden bir WB wobbler; tahrik, muhafazasının altında. Adı konmaya değer dört nokta.
Yükleyicinin veya bunkerin malzemeyi bıraktığı yer. Kutu bilinçli olarak geniştir; böylece malzeme iki çubuğa yüklenmek yerine bütün çubuklara yayılır.
Altında, birbirine 90 derece açıyla yerleştirilmiş eliptik çubuklar sıralanır: bir çubuğun ucu dikey konumdayken bir sonrakinin ucu yataydır. Tüm çubuklar aynı hızda döner; aralıklar sabit kalırken dek yükü ileri yuvarlar — kilin köprü kurmak yerine ilerlemesini sağlayan da budur.
İnce malzeme doğrudan çubuklar arasındaki aralıklardan düşer ve kırıcının içinden değil, önünden geçerek buradan çıkar.
Tesis çeliğine kaynaklı değil, cıvatalı. Wobbler genellikle mevcut bir ön eleme konumuna sonradan takılır ve aynı şekilde sökülebilmesi gerekir.
WB wobbler besleyiciler 1.400 × 3.000 mm (WB1430) ve 1.600 × 3.000 mm (WB1630) dek ölçüleriyle üretilir ve her biri 37 kW ile tahrik edilir. Malzemeyi, kil ve nem oranını, en büyük parça boyutunu ve beslediğiniz kırıcıyı bize iletin; GELEN mühendisliği modeli ve çubuk aralığını doğrulasın.
Her wobbler besleyici göreve göre üretilir. Malzemeyi, kil ve nem oranını ve tonajı bize iletin; GELEN mühendisliği modeli ve çubuk aralığını doğrulasın.
Benim için boyutlandırınWobbler besleyici, ızgaranın sabit çubukları yerine dönen çubuklar kullanır; böylece dek kendini temiz tutar.
Boşaltma bunkerinden gelen malzeme, birbirine 90° açıyla yerleştirilmiş eliptik çubuklardan oluşan deke düşer.
Tüm çubuklar aynı hızda döner; sırayla yükselen uçları malzemeyi kaldırıp boşaltma ucuna doğru yuvarlar.
Malzeme yuvarlanırken ince malzeme, çamur ve toprak çubuklar arasındaki sabit aralıklardan düşer.
İri malzeme dekin ucundan primer kırıcıya geçer; ince malzeme bir konveyöre veya stok yığınına gider.
GELEN wobbler besleyiciler agrega, madencilik ve geri dönüşüm tesislerinin zorlu beslemesini üstlenir.
Titreşimli bir ızgarayı tıkayacak killi, ıslak taş ocağı ve kum-çakıl ocağı malzemesinin ön elenmesi.
Patlatılmış kayada kil damarları ve örtü tabakası malzemesi bulunan taş ocaklarında primer kırıcıların beslenmesi.
Mineral işleme tesislerinde yapışkan cevherin ön elenmesi ve primer kırma öncesinde ince malzemenin ayrılması.
Toprak ve ince malzemenin, geri dönüşüm kırıcısına ulaşmadan önce yıkım molozundan ayrılması.
WB serisinin bir primer istasyona kattıkları.
Dönen eliptik çubuklar malzemeyi sürekli yuvarlar; böylece ıslak ve yapışkan besleme aralıkları tıkamaz.
Tüm çubuklar aynı hızda döner ve sabit bir aralık korur; ince malzeme, çamur ve toprak tutarlı biçimde ayrılır.
Wobbler besleyici iri malzemeyi kırıcıya dozlarken aynı anda ince malzemeyi de ayırır; ayrı bir ön eleme eleği gerekmez.
1.400 ve 1.600 mm genişlikler, boşaltma bunkerlerinden gelen iri ve karışık beslemeyi kabul eder.
Kil ve ince malzemenin kırma öncesinde ayrılması kırıcı kapasitesini boşa harcatmaz, haznedeki sıkışmayı ve aşınmayı azaltır.
GELEN primer istasyonun bunkerini, wobbler besleyicisini, kırıcısını ve ince malzeme konveyörünü birlikte boyutlandırır.
Wobbler besleyici boşaltma bunkerinin altında, primer kırıcının önünde yer alır ve ayırdığı ince malzemeyi ayrı bir konveyöre veya stok yığınına gönderir.
Her tesis devresi farklıdır. Devrenizi bize gönderin; wobbler besleyici nereye oturur ve sonraki ekipmanda neleri değiştirir, söyleyelim.
Devremi inceleyinİkisi de primer kırıcıyı besler ve ince malzemeyi ayırır. Hangisinin daha iyi çalışacağını malzeme belirler.
| Wobbler Besleyici (WB) | Titreşimli Izgaralı Besleyici (BE) | |
|---|---|---|
| En uygun olduğu durum | Islak, yapışkan ve killi malzeme | Kuru, serbest akışlı kaya |
| Dek | Dönen eliptik çubuklar | Titreşimli tabla üzerinde sabit ızgara çubukları |
| Tıkanma | Çubuklar sürekli yuvarlayarak aralıkları temizler | Yapışkan malzeme çubukları tıkayabilir |
| Teorik kapasite | 290–520 t/s | 380–770 t/s |
Ayrıntılar için titreşimli besleyiciler ve ızgaralı besleyici elekler sayfasına bakın.
Hangisinin uygun olduğundan emin değil misiniz? Görevi bize iletin; bir mühendis hangisinin uygun olduğunu ve diğerini seçtiğinizde nelerden vazgeçeceğinizi söylesin.
Hangisi uygun?Kırma tesisi işletmecileri için teknik rehberler ve sektör kuruluşları.
Wobbler besleyici, titreşimli bir tabla veya sabit bir ızgara yerine dönen eliptik çubuklardan oluşan bir deke sahip primer besleyicidir. Çubuklar malzemeyi kontrollü bir hızda kırıcıya doğru yuvarlarken ince malzeme, çamur ve toprak aralarındaki boşluklardan düşer. Islak, yapışkan ve killi malzeme için tercih edilen besleyicidir.
GELEN WB wobbler besleyicilerde eliptik çubuklar birbirine 90 derece açıyla yerleştirilmiştir; bir çubuğun ucu dikeyken sonrakinin ucu yataydır. Tüm çubuklar aynı hızda döner. Sırayla yükselen uçlar malzemeyi kaldırıp ileri yuvarlar; çubuklar arasındaki sabit aralıklar ince malzeme, çamur ve toprağın düşmesine izin verirken iri malzeme kırıcıya doğru ilerler.
Besleme ıslak, yapışkan veya killiyse ve titreşimli ızgaranın çubuklarını tıkıyorsa wobbler besleyici kullanın. Kuru ve serbest akışlı kayada titreşimli ızgaralı besleyici daha basittir ve aynı genişlikte daha yüksek kapasite sunar.
Evet, zaten bunun için tasarlanmıştır. Dönen çubuklar yapışkan malzemeyi sürekli yuvarlar ve parçalar; böylece aralıklar açık kalır ve sabit bir ızgaranın tıkanacağı ıslak koşullarda bile çamur ve ince malzeme ayrılır.
1,6 t/m³ yığın yoğunluğu için hesaplanıp aynı genişlikteki, değerleri yayımlanmış wobbler besleyicilerle kalibre edildiğinde WB1430 yaklaşık 290–450 t/s, WB1630 ise yaklaşık 330–520 t/s kapasiteye sahiptir. Gerçek kapasite neme, kil oranına ve parça boyutuna bağlı olduğundan GELEN modeli her uygulama için ayrıca doğrular.
Ad, dekin hareketini anlatır: eliptik çubuklar birbirine göre faz farkıyla döner; bu yüzden üstteki malzeme ileri taşınırken inip kalkar, yani yalpalar (İngilizcede "wobble"). Bu yuvarlanma hareketi ince malzemeyi ayırır ve yapışkan malzemenin ilerlemesini sağlar.
Aşınmış eliptik çubukları kontrol edip değiştirin, çubuk aralıklarını ölçün; tahriki, dişlileri ve yatakları iyi durumda ve belirtildiği şekilde yağlanmış tutun. Aşınmış çubuk uçları aralıkları genişletir ve kırıcıyı by-pass eden malzeme miktarını değiştirir; bu nedenle düzenli kontrol ayırmanın tutarlı kalmasını sağlar.
Malzemenizi, kapasitenizi ve istediğiniz ürün boyutlarını gönderin. Mesajınızı bir form değil, bir mühendis yanıtlar.
