Titreşimli Besleyiciler
Kırıcıları düzenli besleyen ve kırma öncesinde ince malzemeyi ayıran TB titreşimli besleyiciler ve BE ızgaralı besleyici elekler.
- 17 model
- 600–1.500 mm genişlik
- Izgaralı ön eleme
Her tesis besleyicisiyle başlar. GELEN besleyici ve boşaltma sistemleri malzemeyi besleme bunkerlerinden, silolardan ve stok sahalarından alır ve kırıcılara, eleklere ve konveyörlere sabit ve ayarlanabilir bir hızda iletir — gerektiğinde bu sırada ince malzemeyi de ayırır. Dört besleyici tipi; serbest akışlı kayayı, ağır ROM cevheri, ıslak ve yapışkan malzemeyi ve kontrollü bunker boşaltmayı kapsar.
Besleyiciyi malzemeye ve tesis girişindeki göreve göre seçin.
Kırıcıları düzenli besleyen ve kırma öncesinde ince malzemeyi ayıran TB titreşimli besleyiciler ve BE ızgaralı besleyici elekler.

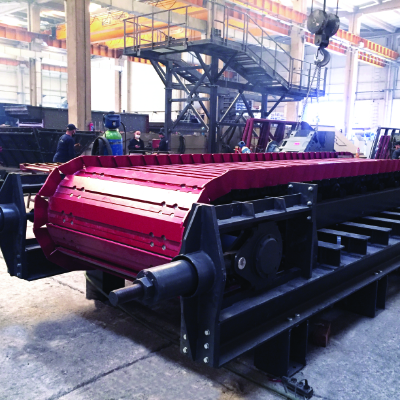

İri, ağır ve keskin ROM malzeme için dökme çelik paletli, ağır hizmet tipi AF paletli besleyiciler.
Dönen eliptik çubuklarıyla ıslak, yapışkan ve killi malzemeyi besleyip ön eleyen WB wobbler besleyiciler.
Bunker ve siloları ayarlanabilir bir hızda boşaltan RB vargelli plakalı besleyiciler.
Malzemeden ve besleyicinin tesisteki konumundan yola çıkın. Teorik kapasiteler 1,6 t/m³ yığın yoğunluğu için hesaplanmıştır; GELEN boyutu her uygulama için ayrıca doğrular.
| Besleyici | En uygun malzeme | Maks. parça boyutu | Darbe yükü | Ön eleme | Tipik konum | Teorik kapasite |
|---|---|---|---|---|---|---|
| Titreşimli besleyici (TB) | Sert, serbest akışlı kaya | Orta ile büyük | Malzeme yatağıyla yüksek | Hayır | Bunker altında primer veya sekonder besleme | 90–820 t/s |
| Izgaralı besleyici elek (BE) | İnce malzeme içeren serbest akışlı kaya | Büyük | Malzeme yatağıyla yüksek | Evet, ızgara çubuklarından | Primer kırıcı beslemesi | 380–770 t/s |
| Paletli besleyici (AF) | Ağır, keskin ROM cevher ve kaya | Çok büyük | Çok yüksek, doğrudan kamyon boşaltma | Hayır | Ağır hizmet tipi primer istasyonlar | 350–1.840 t/s |
| Wobbler besleyici (WB) | Islak, yapışkan ve killi malzeme | Büyük | Orta | Evet, dönen çubuklardan | Zor malzemenin primer beslemesi | 290–520 t/s |
| Vargelli besleyici (RB) | Depodan gelen iri veya düzensiz malzeme | Orta ile büyük | Orta | Hayır | Bunkerler, ara stok siloları, stok altı tünelleri | 330–710 t/s |
GELEN besleyiciler agrega, madencilik ve geri dönüşüm tesislerinin girişinde çalışır.
Çeneli ve darbeli kırıcıların, onları dolu tutan ama asla aşırı yüklemeyen bir hızda boşaltma bunkerlerinden beslenmesi.
Kapasiteyi artırmak ve ürünü temiz tutmak için ince malzeme, kil ve toprağın kırıcıdan önce ayrılması.
Malzemenin bunkerlerden, ara stok silolarından ve stok altı tünellerinden konveyörlere, eleklere ve sekonder kırıcılara çekilmesi.
Ağır ve aşındırıcı ROM cevherin doğrudan kamyon boşaltma altında, sürekli çalışmada işlenmesi.
GELEN'in tesisin ilk — ve en çok çalışan — makinesine kattıkları.
Titreşimli, paletli, wobbler ve vargelli besleyiciler; serbest akışlı kayayı, ağır cevheri, yapışkan kili ve depolanan malzemeyi kapsar.
Ağır ızgaralı primer besleyiciler, sekonder ve tersiyer kademeler için tablalı besleyiciler, tabana monte veya askılı kurulumlar.
Izgaralı besleyici elekler ile tablalı besleyici ve çift katlı elek kombinasyonları ince malzemeyi kırıcıdan önce ayırır.
Aşınma astarları, değiştirilebilir ızgara çubukları ve opsiyonel yüksek manganlı paletler aşındırıcı beslemede servis ömrünü uzatır.
Hız, strok ve zincir hızı ayarları beslemenin kırıcının kapasitesini izlemesini sağlar.
GELEN tesisin bunkerlerini, besleyicilerini, kırıcılarını, eleklerini ve konveyörlerini üretir; böylece primer istasyon tek bir sistem olarak boyutlandırılır.
Besleyiciler tesisin temposunu belirler: primer istasyonda, ara stok silolarının altında ve stok sahasından geri almada.
Her tesis devresi farklıdır. Devrenizi bize gönderin; besleyici nereye oturur ve sonraki ekipmanda neleri değiştirir, söyleyelim.
Devremi inceleyin
Kırma tesisi işletmecileri için rehberler ve sektör kuruluşları.
Dört ana tip vardır: titreşimli besleyiciler (ızgara bölümlü veya bölümsüz), paletli besleyiciler, wobbler besleyiciler ve vargelli besleyiciler. GELEN dördünü de üretir — TB titreşimli besleyiciler ve BE ızgaralı besleyici elekler, AF paletli besleyiciler, WB wobbler besleyiciler ve RB vargelli besleyiciler — böylece besleyici malzemeye ve tesisteki konumuna göre seçilebilir.
Malzemeden yola çıkın. Sert ve serbest akışlı kayaya titreşimli besleyici, ince malzemenin kırıcıyı by-pass etmesi gerekiyorsa ızgaralı besleyici elek uygundur. Kamyonlardan doğrudan boşaltılan çok iri ve ağır ROM malzeme paletli besleyici gerektirir. Izgarayı tıkayan ıslak, yapışkan ve killi beslemeye wobbler besleyici uygundur. Bunker ve tünellerden kontrollü boşaltma için vargelli besleyici basit bir seçimdir. Ardından genişliği en büyük parça boyutuna ve kırıcı ağzına göre belirleyin.
Titreşimli besleyici malzemenin tamamını kırıcıya taşır. Titreşimli ızgaralı besleyici — GELEN BE ızgaralı besleyici elek — bir ızgara çubuğu bölümü ekler; böylece ince malzeme aralardan düşer ve kırıcıyı by-pass eder. Beslemede çok miktarda elek altı malzeme varsa bu, kırıcı kapasitesini artırır ve aşınmayı azaltır.
Çok iri, ağır veya keskin malzeme kamyonlardan doğrudan boşaltılıyorsa ve darbe yükleri daha hafif besleyicilere zarar verecekse paletli besleyici gerekir; bu durum genellikle maden ve büyük taş ocaklarının primer istasyonlarında görülür. GELEN AF paletli besleyiciler bu görev için takviyeli dökme çelik paletler, darbe rayları ve hidrolik zincir gerdirme kullanır.
Wobbler besleyiciler sabit çubuklar yerine dönen eliptik çubuklarla ön eleme yapar. Çubuklar sürekli döndüğü için ıslak ve yapışkan malzeme yuvarlanıp parçalanır ve aralıklar açık kalır; böylece titreşimli bir ızgaranın tıkanacağı yerde ince malzeme, çamur ve toprak ayrılır.
Vargelli besleyici, bir bunker veya silonun altında ileri-geri hareket eden bir plakayla malzemeyi boşaltır. İleri strokta malzeme transfer noktasına doğru akar; geri strokta bunkerin arka duvarına dayanır. Strok frekansı besleme hızını belirler. Bunkerlerin ve ara stok silolarının altında ve stok altı tünellerinde kullanılır.
1,6 t/m³ yığın yoğunluğundaki serbest akışlı malzeme için hesaplandığında TB titreşimli besleyiciler yaklaşık 90–820 t/s, BE ızgaralı besleyici elekler yaklaşık 380–770 t/s, AF paletli besleyiciler yaklaşık 350–1.840 t/s, WB wobbler besleyiciler yaklaşık 290–520 t/s ve RB1460 vargelli besleyici yaklaşık 330–710 t/s kapasiteyi kapsar. GELEN boyutu her malzeme ve tesis için ayrıca doğrular.
Aşınan parçaları — tabla astarları, ızgara çubukları, paletler, wobbler çubukları ve besleyici plakaları — programlı olarak kontrol edip değiştirin; tahrikleri ve yatakları yağlı tutun, yayları, zincir gerginliğini ve motor bağlantılarını kontrol edin. Bunkerleri dolu tutmak da besleyicileri doğrudan darbeden korur ve ömürlerini uzatır.
Malzemenizi, kapasitenizi ve istediğiniz ürün boyutlarını gönderin. Mesajınızı bir form değil, bir mühendis yanıtlar.
