Islak Eleme ve Yıkama
Yüksek basınçlı su spreylerine tam entegre. Eliptik hareket malzemeyi karıştırarak çamuru temizler, tıkanmayı önler.
ETE Serisi yatay elekler, yapışkan, ıslak veya pul pul malzemeleri hareket ettiren üç milli eliptik harekete sahiptir. Operatörler, elipsin şekil ve açısını hızlı kaba eleme veya hassas ince eleme için ayarlar; düşük profili mobil ve retrofit tesislere kolayca uyum sağlar. GELEN 1981'den bu yana Ankara'da yatay titreşimli elek üretiyor.
Dünya çapında 500+ Yatay Elek satıldı ve artmaya devam ediyor.
Üç milli elips: Senkronize miller stabil eliptik atım oluşturur; ayarlanabilir açı ile hız/kalış süresi dengesi sağlanır.
Körleşmeye karşı tasarım: Eliptik hareket, yapışkan veya pul pul beslemeyi akışta tutar, tıkanmayı azaltır.
Islak işe hazır: Yıkama rampası entegrasyonu ve iyi drenajlı katlar ile yıkama ve susuzlandırma.
Alçak profil: Yatay yerleşim, düşük kotlu mobil tesisler ve retrofitlere kolayca uyar.
ETE Serisi, üç milli eliptik atımıyla yatay eleği dengede tutar; yapışkan veya ıslak besleme hızlıca temizlenir, hassasiyet korunur.

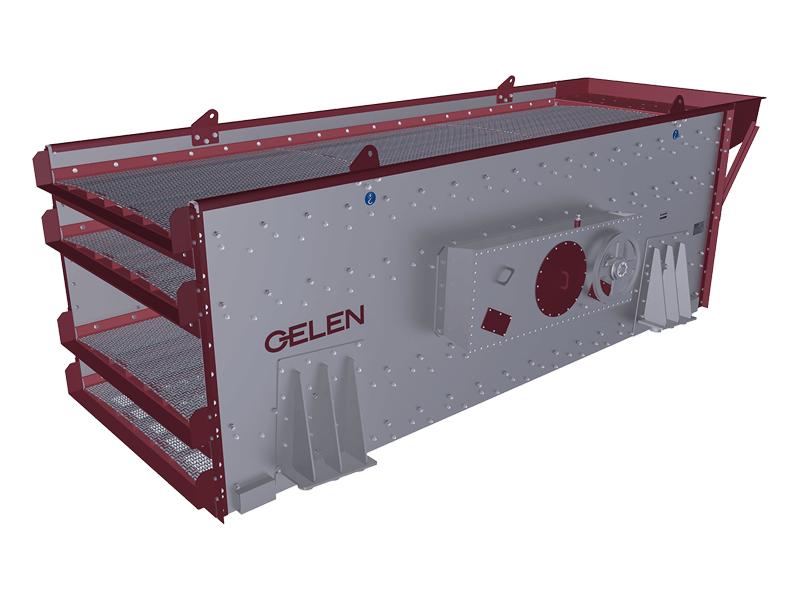

Üç katlı, sıcak daldırma galvanizli bir ETE1550. Üç milli tahrikin tamamı bu taraftaki tek bir kapağın arkasındadır.
Kesitin tamamında, cıvata deliklerinin içinde ve konsolların altında çinko. Yıkama görevinde bu, dayanan bir şasi ile dayanmayan bir şasi arasındaki farktır.

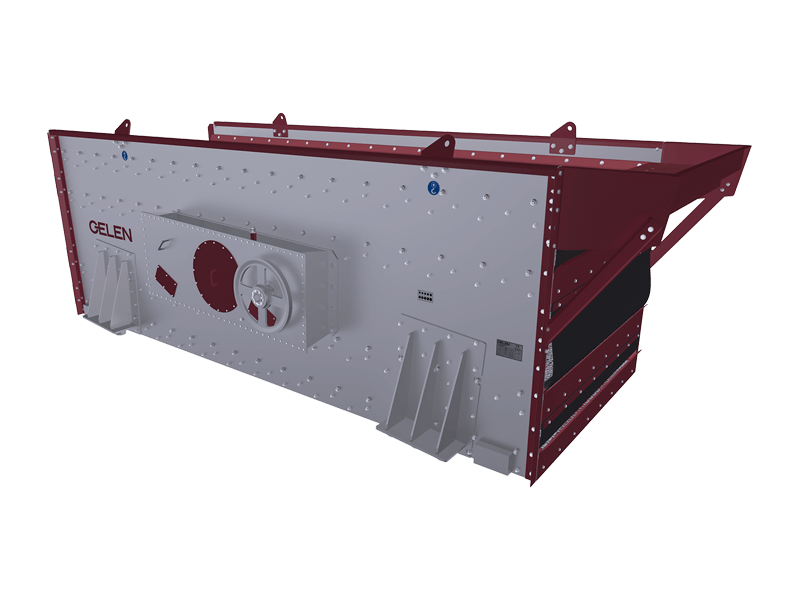

Tek bir motor üç milin tamamını tahrik eder. Millerin birbirinden kayması kabul edilemez; bu kapağın arkasındaki kaplin bunun içindir.

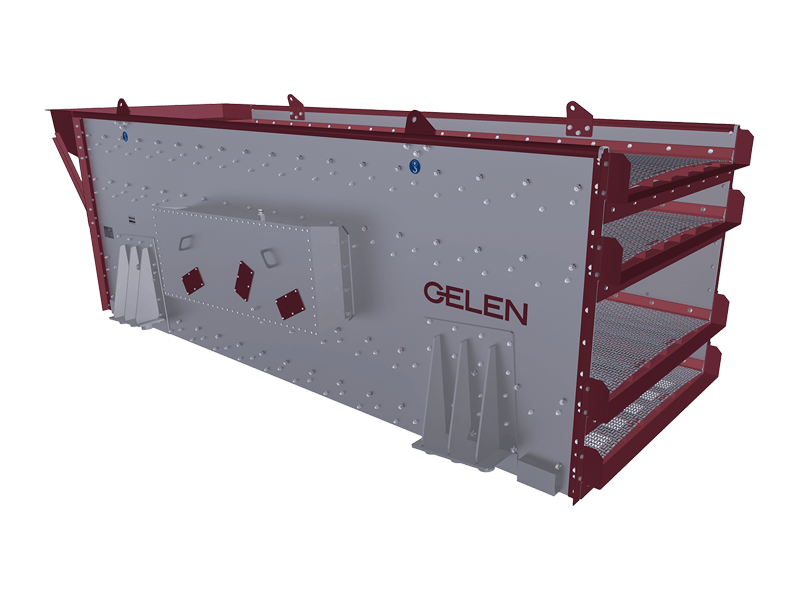

Üç mil ve onları aynı fazda tutan dişli kaplin bunun arkasındadır. Üç dairesel stroku tek bir elipse çeviren şey fazdır.
Gövde ağırlığını helezon yaylar üzerinden yapıya aktarır. Yatay bir elekte ayaklar, eğimli bir elektekinden daha fazla yük taşır; çünkü yerçekimi malzemenin ilerlemesine yardım etmez.
Plaka boyunca uzanan saplama sıraları. Her biri torklanmak yerine sıkma bilezikle sabitlenir; böylece yeniden kontrol edilmeden sıkma yükünü korur.
ETE serisi 1.500 × 5.000 mm'den 2.500 × 6.000 mm'ye kadar dört boyutta; iki, üç veya dört katlı olarak, 18,5–45 kW tahrik gücü ve 5.800–15.700 kg ağırlıkla üretilir. Malzemenizi, besleme miktarınızı, nem oranını ve ihtiyacınız olan ürünleri bize iletin; GELEN mühendisliği boyutu, kat sayısını ve elek yüzeylerini seçsin.
| Ana Ölçüler mm | Ağırlık kg | Güç kW | ||||
|---|---|---|---|---|---|---|
| Genişlik | Uzunluk | 2-Kat | 3-Kat | 4-Kat | ||
| ETE2560 | 2500 | 6000 | 14.700 | 15.700 | - | 45 |
| ETE2260 | 2200 | 6000 | 13.800 | 14.800 | 15.700 | 37–45 |
| ETE1860 | 1800 | 6000 | 7.300 | 8.600 | 10.100 | 22–30 |
| ETE1550 | 1500 | 5000 | 5.800 | 6.700 | 7.700 | 18.5–22 |
Her yatay elek göreve göre üretilir. Nem oranını, ihtiyacınız olan ürünleri ve besleme miktarınızı bize iletin; GELEN mühendisliği boyutu, kat sayısını ve elek yüzeylerini seçsin.
Benim için boyutlandırınBeslemeden düz bir kat üzerinde hassas bir ayırmaya beş adım.
Üç paralel mil aynı fazda çalışır; bir dişli kaplin onları bu fazda tutar, böylece yük altında birbirinden kayamazlar.
Fazlanmış dengesizlik, tek bir milin verdiği daire yerine eliptik bir strok üretir — bir eksende kaldırma, diğerinde ilerleme.
Yüksek G kaldırma yatağı açar; böylece ince taneler iri fraksiyonun üstünde taşınmak yerine elek yüzeyine doğru iner.
Aynı elips malzemeyi kat boyunca taşır; katın yerçekimine dayanmak yerine düz durmasını sağlayan şey budur.
Strok açısını değiştirmek, ilerleme hızını eleme süresiyle takas eder; böylece hem hassas bir ayırma hem yapışkan bir besleme karşılanabilir.
Yüksek basınçlı su spreylerine tam entegre. Eliptik hareket malzemeyi karıştırarak çamuru temizler, tıkanmayı önler.
Vuruş açısını ayarlayarak yüksek debili, yapışkan veya kaba kırıcı çıkışını rahatlıklar eler, darbelere dayanır.
Dar fraksiyonlarda vuruş açısı kısılarak malzemenin elek üzerinde kalma süresi artırılır.
Üç milli ETE yatay eleğin zorlu, ıslak ve yüksek hassasiyet gerektiren elemede tercih edilmesinin altı nedeni.
Senkronize üç mil, yüksek G kuvvetinde bir kaldırma fazı ve ileri atımı olan eliptik bir strok üretir; elek katının tüm genişliği boyunca temiz bir tabakalaşma sağlar.
Agresif eliptik hareket yapışkan, ıslak ve pul pul malzemeyi hareket halinde tutar; böylece göz açıklığına yakın boyuttaki taneler delikleri tıkamaz, ıslak ince malzeme de elek katını körleştirmez.
Operatörler hız ile kalış süresi arasındaki dengeyi kurmak için elipsin şeklini ve açısını ayarlar: yapışkan beslemenin ön elemesinde daha agresif, hassas ince elemede daha dar.
Sprey çubuğu entegrasyonu ve iyi drenajlı katlar sayesinde aynı ETE, kuru boyutlandırma eleğinin yanı sıra yıkama ve suyu alma eleği olarak da çalışır.
Yatay yerleşim eğimli bir elekten daha az yükseklik gerektirir; bu da mobil tesislere ve mevcut yapılardaki retrofit uygulamalarına uyum sağlar.
Sağlam şasi ve darbe sönümleyen yaylı süspansiyon, primer kırıcılardan veya ağır besleyicilerden doğrudan gelen iri ve kaba malzemenin darbesini karşılar.
ETE, eğimli bir eleğin zorlanacağı yerlerde seçilir: ıslak besleme, ince ayırmalar veya yükseklik yokluğu.
Her tesis devresi farklıdır. Devrenizi bize gönderin; yatay elek nereye oturur ve sonraki ekipmanda neleri değiştirir, söyleyelim.
Devremi inceleyinStandart eleklerden farklı olarak ETE Serisi 3 senkronize mil ile batma ve yapışmayı bertaraf eden agresif bir eliptik vuruş kullanır.
| ÖZELLİK | GELEN ETE SERİSİ | STANDART EĞİMLİ ELEK | STANDART DOĞRUSAL ELEK |
|---|---|---|---|
| Tahrik | 3 Milli (Eliptik Vuruş) | Tek Milli (Dairesel) | Çift Milli (Lineer) |
| Tıkanma Direnci | Mükemmel (Agresif vuruş) | Orta | Zayıf |
| Profil ve Montaj | Düşük Yükseklik (Yatay) | Yüksek Tesis Şasesi (15-20°) | Düşük Yükseklik |
Hangisinin uygun olduğundan emin değil misiniz? Görevi bize iletin; bir mühendis hangisinin uygun olduğunu ve diğerini seçtiğinizde nelerden vazgeçeceğinizi söylesin.
Hangisi uygun?
Agrega üreticileri için teknik rehberler ve sektör kuruluşları.
Yatay titreşimli elek, elek katının düz veya çok hafif bir açıyla (genellikle 0–5°) yerleştirildiği ve mekanik eksantriklerle çalıştırılan bir eleme makinesidir. Bu eksantrikler malzemeyi elek katı boyunca iter ve aynı zamanda elek deliklerinden geçirerek sınıflandırır.
Elek katı yatay olduğundan, malzemenin elek üzerinde kalış süresi eğimli eleklere göre daha uzundur; bu nedenle yatay elekler çok daha düşük profilli bir makinede daha yüksek eleme hassasiyeti sağlar. Şasi yüksekliğinin sınırlı olduğu mobil tesisler ve retrofit kurulumları için idealdir.
Eğimli elekler malzemeyi 15–25° eğim üzerinde yerçekimi ve dairesel hareketle taşırken, yatay elekler malzemeyi düz bir elek katı boyunca lineer veya eliptik hareketle iter. Yatay elekler ince kesim, suyu alma ve yaş yıkama uygulamalarında daha uzun bekleme süresi ve daha yüksek eleme verimliliği sunar; ayrıca çok daha düşük şasi yüksekliklerine sığar — bu yüzden mobil ve modüler tesislerde standart hâline gelmişlerdir.
Boşluk varsa eğimli elekler ham kapasitede üstündür; ancak kesim doğruluğu veya kompakt kurulum öne çıktığında doğru tercih yatay titreşimli elektir.
ETE Serisi yatay titreşimli elek, daha yaygın olan iki milli lineer hareket yerine üç milli eliptik tahrik kullanır. Üç senkronize mil, ayarlanabilir bir elips üretir; böylece operatörler yapışkan ve ıslak besleme için elipsi genişletebilir veya hassas kuru sınıflandırma için daraltabilir — makineyi değiştirmeden.
Bu ayar aralığı sayesinde tek bir ETE Serisi yatay elek; kaba eleme, sınıflandırma, suyu alma ve ince eleme gibi normalde ayrı makineler gerektiren işleri tek başına yapar.
ETE Serisi yatay elekler, diğer makineleri zorlayan beslemeler için tasarlanmıştır: kil bağlı yapışkan agregalar, ıslak kum, pul şeklindeki şistler, geri dönüşüm inşaat atıkları ve yüksek nemli mineral cevherleri. Eliptik hareket, malzeme yatağını sürekli kayar tutar; bu da aynı beslemede dairesel hareketli eğimli bir eleği tıkayan körleşme ve takılmayı önler.
Temiz kuru taş için de mükemmel çalışırlar — eliptik hareket sadece besleme zorlaştığında operatöre daha geniş bir spesifikasyon marjı sunar.
Evet — ETE yatay elekler kutudan çıktığı andan itibaren yaş eleme için hazırdır. Her elek katında sprey çubuk bağlantıları bulunur, yan plakalar sprey muhafazası için sızdırmaz şekilde yapılmıştır ve elek katları hızlı drenaj için tasarlanmış geniş açıklıklı panellerden oluşur.
Yatay düzen, suyun eğimli bir eleğin alt ucundan akıp gitmek yerine yatak boyunca düzgün yayılmasına yardımcı olur; böylece yıkama ve suyu alma işlemleri daha az ek su veya reaktif ile daha temiz kesimler verir.
ETE Serisi, ETE1550'den (1500 × 5000 mm) ETE2560'a (2500 × 6000 mm) kadar dört boyutta; 2 katlı, 3 katlı ve 4 katlı yapılandırmalarda üretilir. Tahrik gücü en küçük model olan ETE1550'de 18,5 kW'tan başlayıp ETE2260 ve ETE2560'ta 45 kW'a kadar çıkar.
Bu, kompakt mobil tesislerden tam stasyoner agrega ve madencilik hatlarına kadar tüm kapasite ihtiyaçlarını karşılar.
ETE yatay elekler en sık şu uygulamalarda tercih edilir: şasi yüksekliğinin sınırlı olduğu mobil ve modüler kırma-eleme tesisleri, mevcut elek binasının uzun bir eğimli üniteyi kaldıramadığı retrofit projeleri ve suyu alma ile ince geri kazanımının ürün spesifikasyonunu belirlediği yıkama tesisleri.
Agrega, kum-çakıl, geri dönüşüm, mineral işleme ve kömür hazırlama sektörlerinde yaygın olarak kullanılırlar.
Bir yatay titreşimli eleğin rutin bakımı beş ana kalemde toplanır: elek tellerini haftalık olarak aşınma ve gerginlik açısından inceleyin, yatakları üreticinin belirttiği aralıklarla (genellikle her 200–400 çalışma saatinde bir) gresleyin, yay süspansiyonu ve lastik takozları yorulma açısından kontrol edin, kayış veya kaplin hizasını doğrulayın ve elek katı ile yan plaka cıvatalarını ilk 50 saatten sonra ve ardından üç ayda bir sıkın.
ETE Serisi makineler kolay erişim için tasarlanmıştır — yataklara, yaylara ve elek panellerine komşu ekipmanı sökmeden ulaşılabilir, bu da bakım sürelerini kısaltır.
Malzemenizi, kapasitenizi ve istediğiniz ürün boyutlarını gönderin. Mesajınızı bir form değil, bir mühendis yanıtlar.
