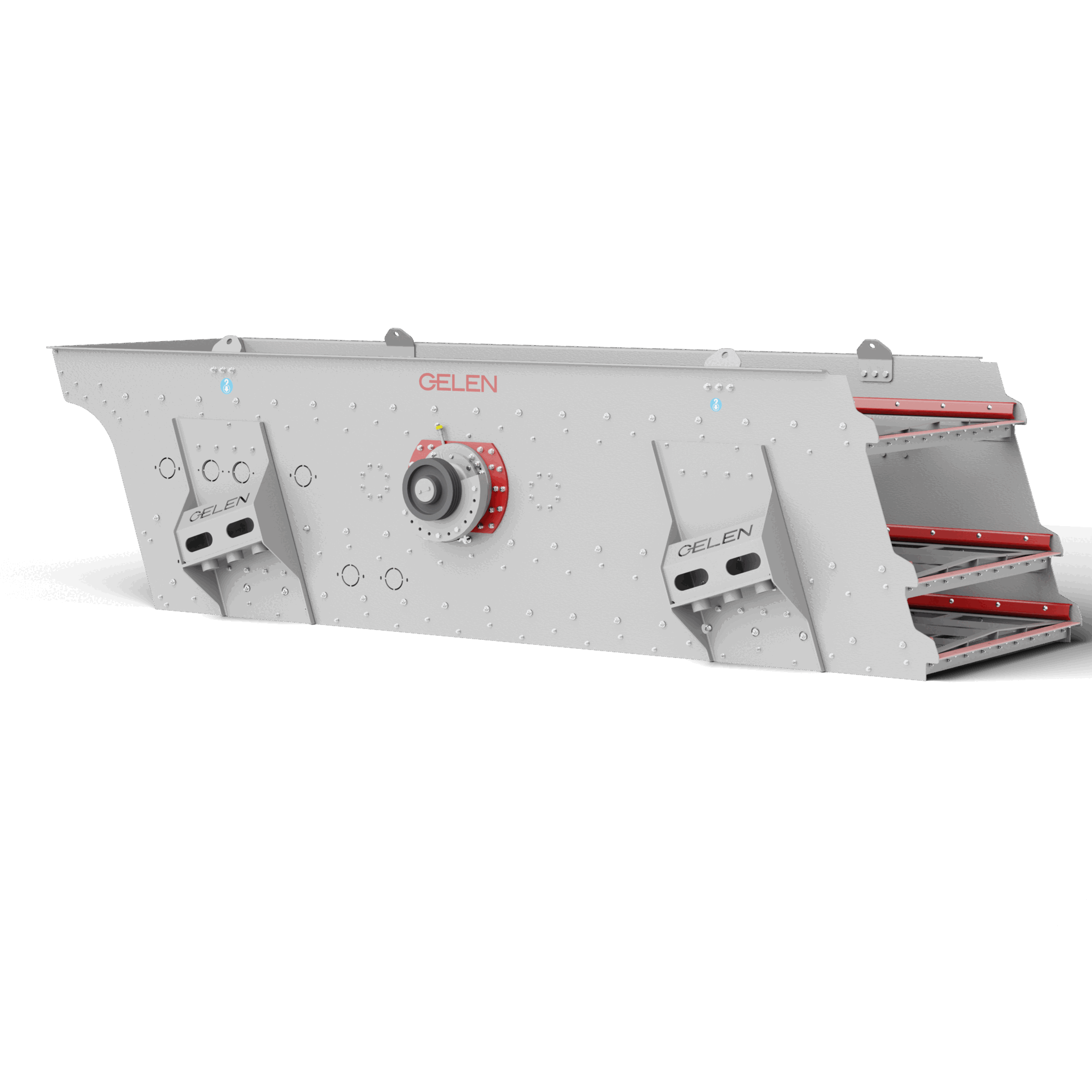

Seria STE to nachylny przesiewacz wibracyjny o ruchu okrężnym, zaprojektowany do najgrubszego skalpingu i najdrobniejszej klasyfikacji w zakładach kruszyw, górnictwie i recyklingu. Wał mimośrodowy umieszczony w środku ciężkości korpusu przesiewacza generuje równomierny ruch okrężny na całej powierzchni pokładu. Skok, kąt nachylenia i prędkość obrotowa są regulowane, dzięki czemu operatorzy mogą skonfigurować przesiewacz do odsiewu suchego, mycia mokrego lub płukania bez wymiany maszyny.
Ponad 1 000 nachylnych przesiewaczy wibracyjnych dostarczonych na całym świecie.
NACHYLNE PRZESIEWACZE WIBRACYJNE SERII STE
Seria STE to nachylny przesiewacz wibracyjny o ruchu okrężnym, zaprojektowany do najgrubszego skalpingu i najdrobniejszej klasyfikacji w zakładach kruszyw, górnictwie i recyklingu. Wał mimośrodowy umieszczony w środku ciężkości korpusu przesiewacza generuje równomierny ruch okrężny na całej powierzchni pokładu. Skok, kąt nachylenia i prędkość obrotowa są regulowane, dzięki czemu operatorzy mogą skonfigurować przesiewacz do odsiewu suchego, mycia mokrego lub płukania bez wymiany maszyny.
Ponad 1 000 nachylnych przesiewaczy wibracyjnych dostarczonych na całym świecie.
Dlaczego nachylne przesiewacze STE wyróżniają się

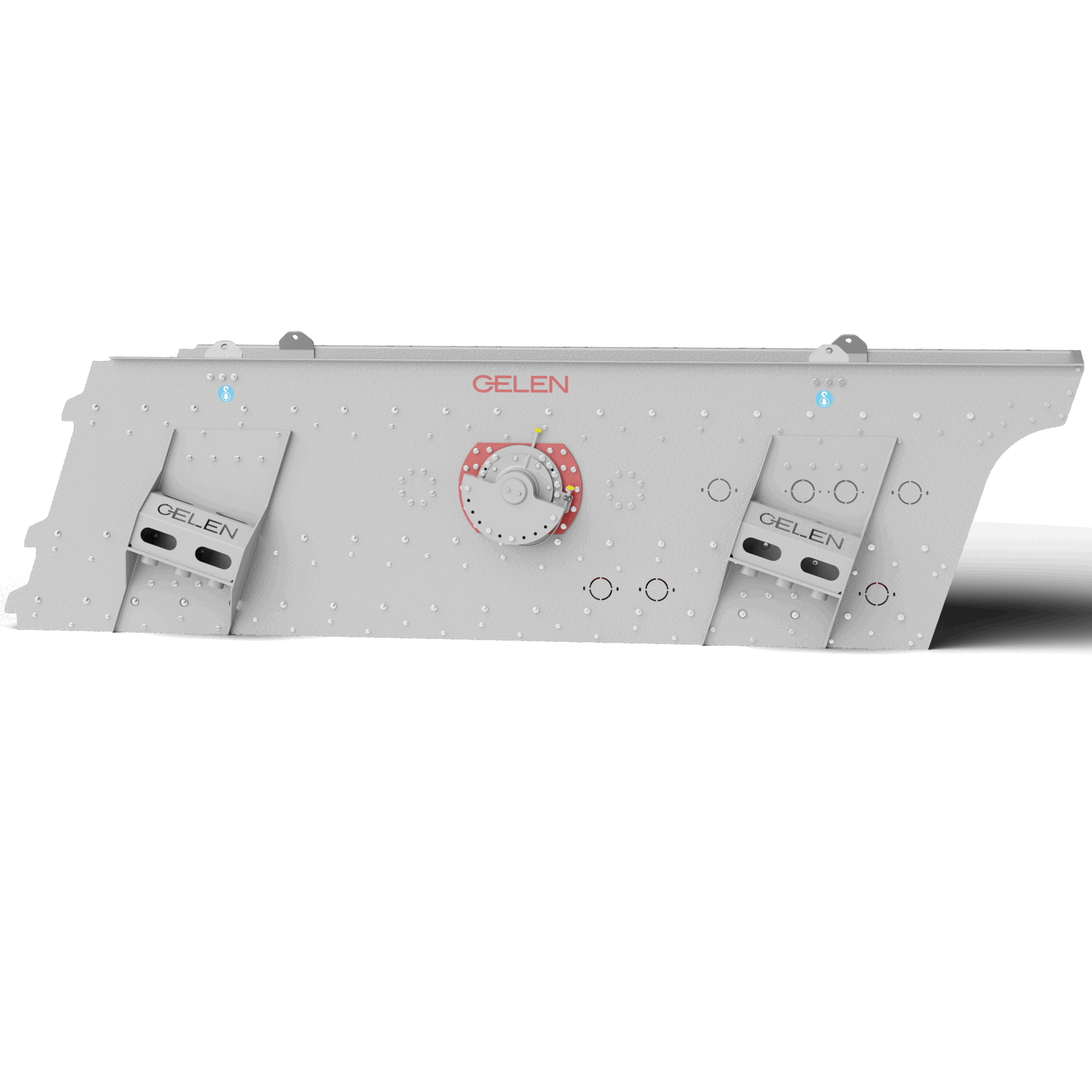

Mimośród w środku ciężkości: Pojedynczy wał zamontowany w środku ciężkości korpusu przesiewacza zapewnia równomierny ruch okrężny na całej długości pokładu.
Trzy osie regulacji: Skok, RPM i kąt nachylenia są regulowane; ta sama maszyna może wykonywać zgrubny skalping lub drobne sortowanie.
Praca sucha lub mokra: Wstępnie nawiercone mocowania listew zraszających i ramy z optymalnym drenażem pozwalają przejść z odsiewu suchego na mokry bez modyfikacji.

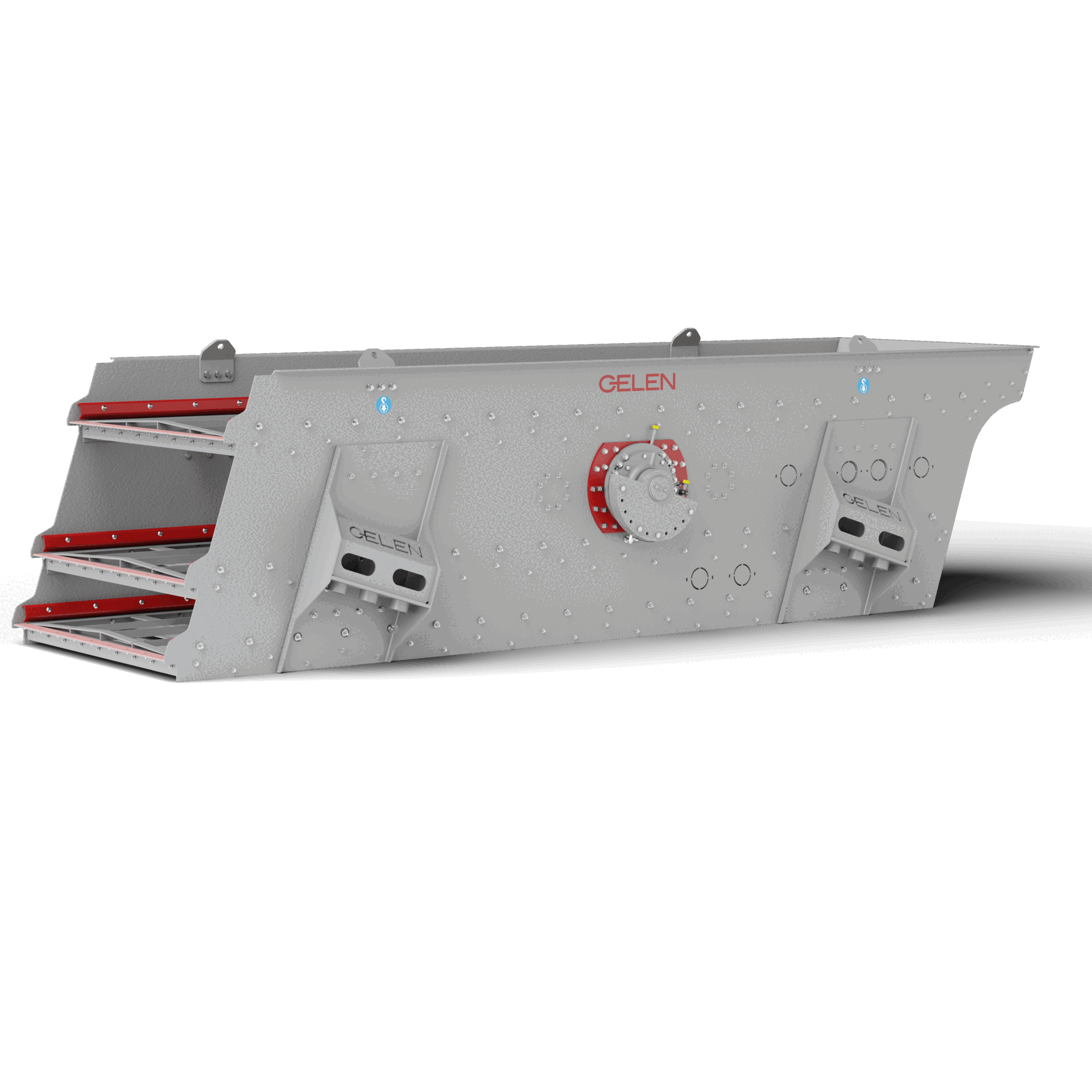

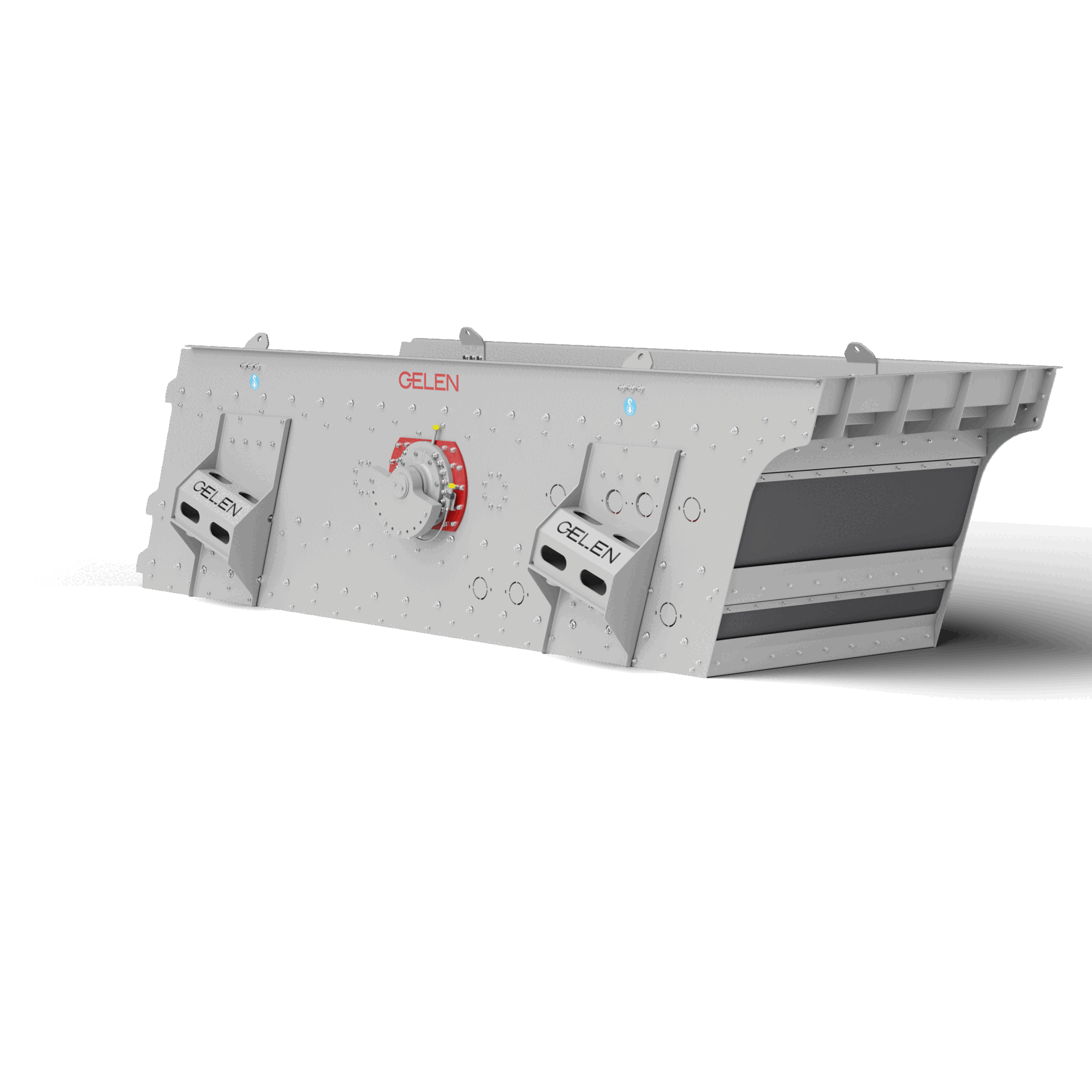

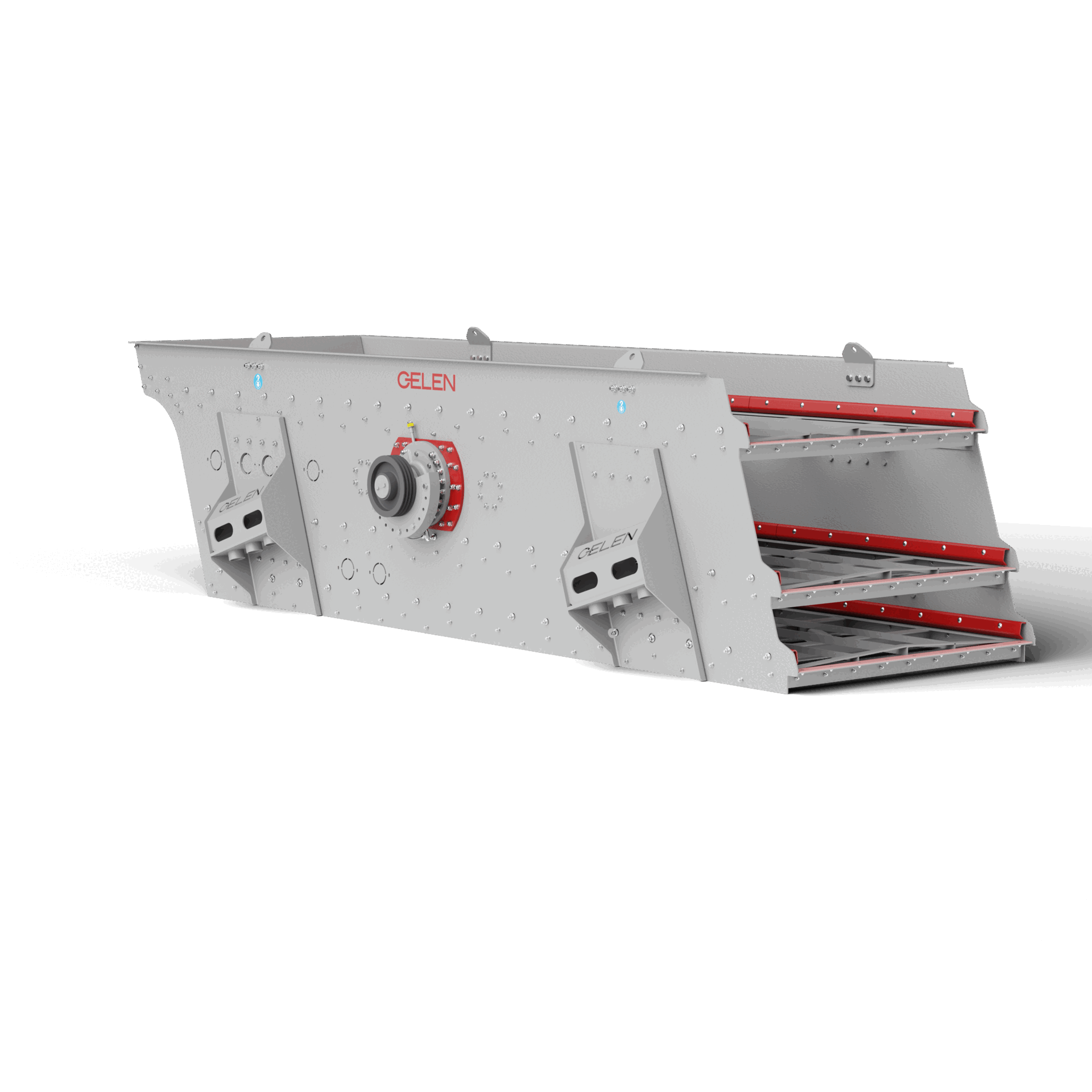

Zakres 2 do 4 pokładów: Konfiguracje od STE1020 do STE2470 obejmują tonaże od 30 t/h do ponad 800 t/h na standardowych kruszywach.
Szybkie wskazówki dla operatora
Zacznij od 20° dla kruszonego kamienia i żwiru; zmniejsz do 18° dla drobniejszych separacji.
Celuj w 3-4 G na pokładzie; zwiększ skok lub RPM, aby przerwać zatykanie.
Utrzymuj głębokość warstwy na górnym pokładzie ≤3× otwór sita, aby chronić efektywność.
W pracy na mokro uruchamiaj najpierw przesiewacz, potem wodę, na końcu podawanie.
Pewność w przesiewaniu nachylnym
Seria STE zamienia prostą zasadę ruchu okrężnego w wysokowydajną maszynę przesiewającą. Grawitacja przesuwa materiał wzdłuż pokładu, a mimośród tworzy stratyfikację, dzięki której drobne frakcje przedostają się przez otwory sita.
Równomierne drgania: Wał w środku ciężkości oznacza, że każdy metr kwadratowy pokładu otrzymuje ten sam skok.
Szybka wymiana sit: Siatki drutowe, panele poliuretanowe i gumowe montowane są na tej samej ramie; typy można mieszać między pokładami.
Odporna na zmęczenie rama: Boczne płyty z wysokowytrzymałej stali łączone śrubami; odporne na pęknięcia, jakie występują w konstrukcjach spawanych.
DANE TECHNICZNE NACHYLNYCH PRZESIEWACZY SERII STE
GŁÓWNE WYMIARYmm
MASAkg
MOCkw
SZEROKOŚĆ
DŁUGOŚĆ
2-POKŁADY
3-POKŁADY
4-POKŁADY
STE2470
2400
7000
14.500
-
-
30
STE2470
2400
7000
-
16.900
19.600
37
STE2460
2400
6000
12.600
-
-
22
STE2460
2400
6000
-
15.400
18.500
30
STE2060
2000
6000
10.500
-
-
18.5
STE2060
2000
6000
-
13.700
14.600
22
STE2050
2000
5000
11.400
-
-
15
STE2050
2000
5000
-
12.200
13.800
18.5
STE1650
1600
5000
8.100
8.800
9.500
15
STE1640
1600
4000
6.600
7.000
-
11
STE1240
1200
4000
4.200
4.700
5.200
7.5
STE1030
1000
3000
2.300
2.500
-
5.5
STE1025
1000
2500
2.100
-
-
4
STE1020
1000
2000
1.550
-
-
3
JAK DZIAŁA NACHYLNY PRZESIEWACZ STE

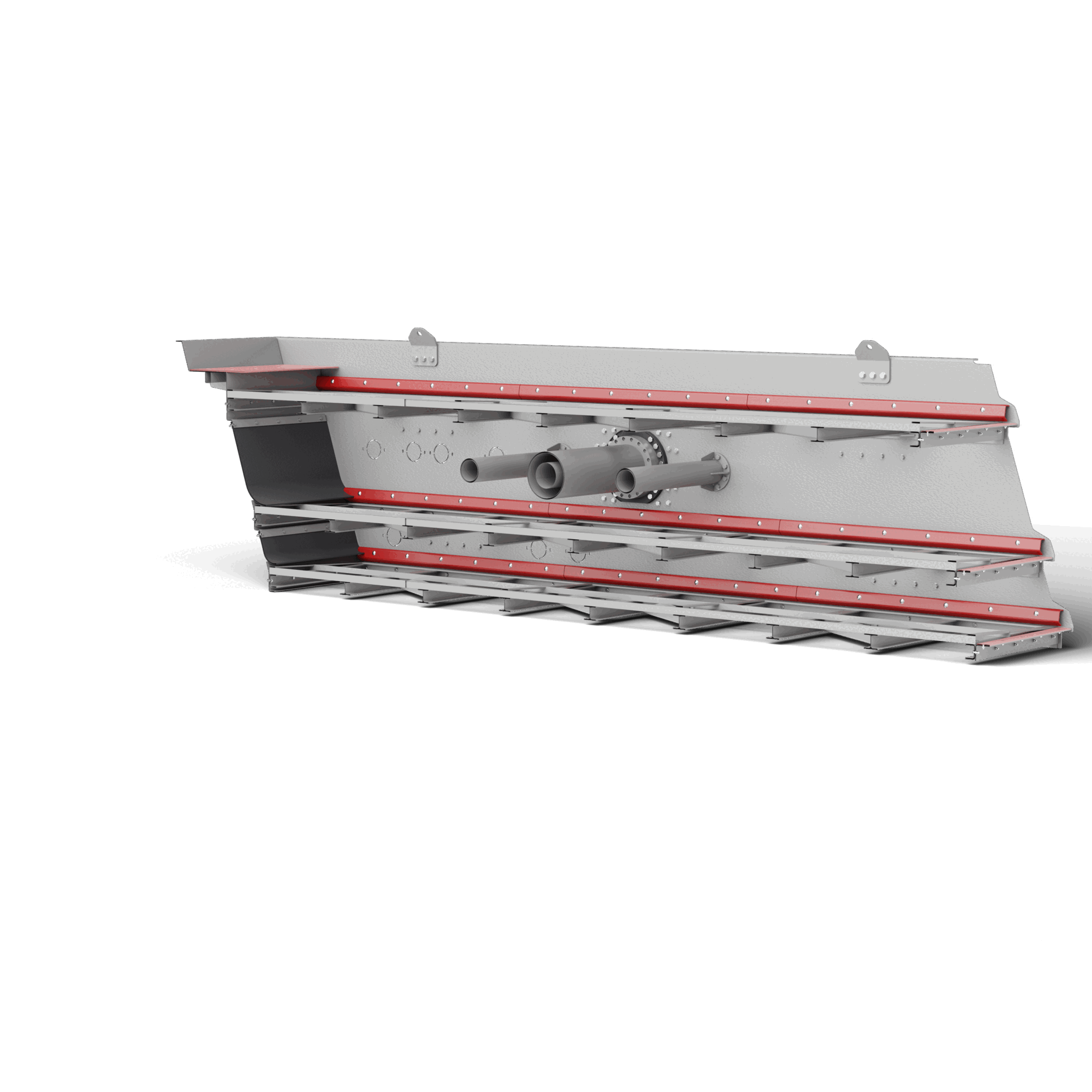

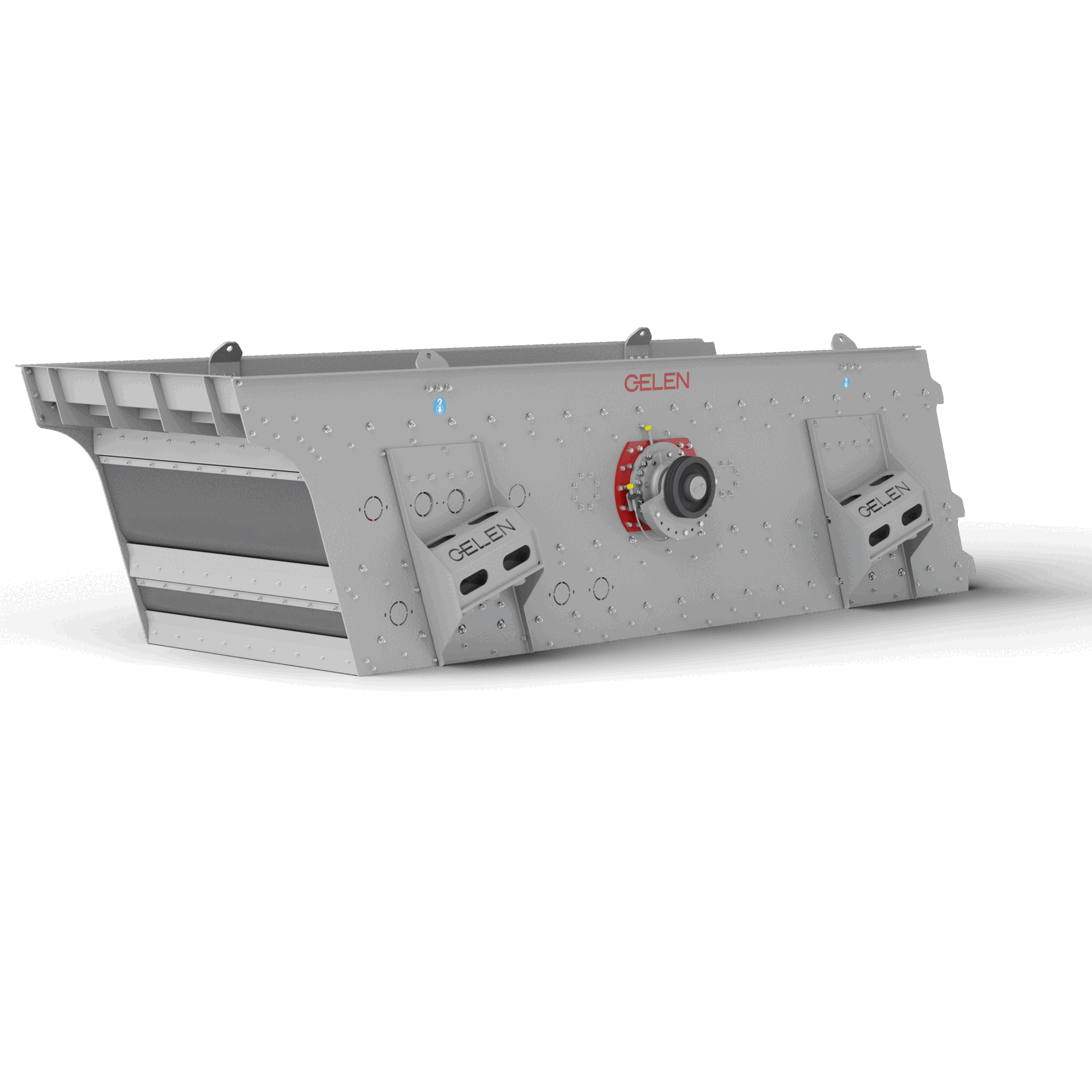

STE wykorzystuje wał mimośrodowy z przeciwwagami zamontowany w środku ciężkości korpusu przesiewacza. Gdy wał obraca się, zwykle przy 800-950 obr./min, przeciwwagi generują siłę odśrodkową, która porusza korpus przesiewacza po torze okrężnym. Ten ruch okrężny unosi warstwę materiału w trzech powtarzających się fazach: faza unoszenia otwiera puste przestrzenie między cząstkami, w fazie ruchu naprzód grawitacja i kąt pokładu przesuwają warstwę w stronę wylotu, a w fazie osadzania drobne cząstki opadają przez puste przestrzenie i przechodzą przez otwory sita. Połączenie skoku, RPM i kąta nachylenia decyduje o sile G na pokładzie — dla większości prac przy kruszywach docelowo 3-4 G.
ZASTOSOWANIA I WYDAJNOŚĆ
Sortowanie Kruszyw
Standardowe frakcje EN 0/4, 4/8, 8/16 i 16/32 mm dla podbudów drogowych, asfaltu i betonu. 3-pokładowy STE na kruszonym wapieniu dostarcza wszystkie cztery produkty w jednym przejściu z ostrymi rozcięciami i niskim zanieczyszczeniem nadziarnem.
Górnictwo i Klasyfikacja Rudy
Klasyfikacja wtórna i trzeciorzędowa rudy żelaza, złota, miedzi i węgla. Panele poliuretanowe dają 12-24 miesięcy żywotności na nadawie ściernej — trzy do pięciu razy dłużej niż siatka drutowa w tej samej pracy.
Recykling i Odpady Budowlane
Separacja mieszanych odpadów budowlanych, betonu z recyklingu i odzyskanego asfaltu. Panele gumowe radzą sobie ze zbrojeniem, siatkami i zanieczyszczeniami bez rozdarć — siatka drutowa w takich warunkach zawodzi w ciągu kilku dni.
Mycie Piasku i Żwiru
Klasyfikacja na mokro żwiru rzecznego i materiału pogłębiarskiego z konfiguracją listew zraszających. Woda pod ciśnieniem 2-4 bar przepycha glinę i muł do strumienia dolnego — czyste, zgodne ze specyfikacją kruszywo.
OPCJE SIT PRZESIEWAJĄCYCH
Seria STE akceptuje trzy powierzchnie przesiewające, a operatorzy mogą mieszać typy między pokładami, aby zoptymalizować każdy etap separacji:
Siatka tkana drutowa — Najwyższa powierzchnia otwarta 50-65 % dla maksymalnej wydajności i najostrzejszych cięć. Najlepsza dla suchej, nieściernej nadawy, gdzie wymiana sit jest akceptowana jako rutynowa konserwacja.
Panele poliuretanowe — Długa żywotność 12-24 miesięcy w pracy ściernej lub mokrej. Nieco mniejsza powierzchnia otwarta, ale najniższy koszt na tonę przesianą w ciągu życia panelu.
Panele gumowe — Samoczyszczące, odporne na uderzenia i redukujące hałas. Najlepsze do nadawy lepkiej, mokrej lub o wysokim impakcie, jedyna praktyczna opcja w niektórych zastosowaniach recyklingowych.

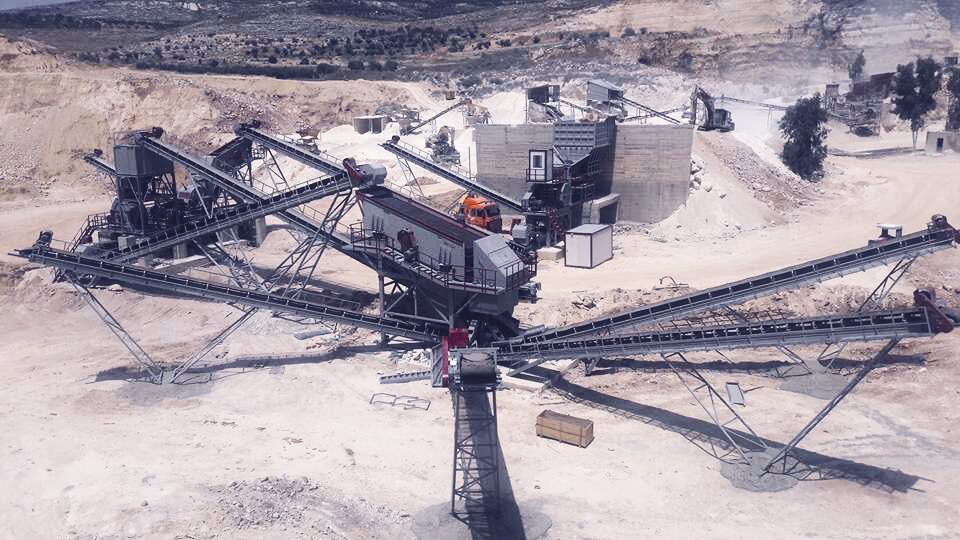

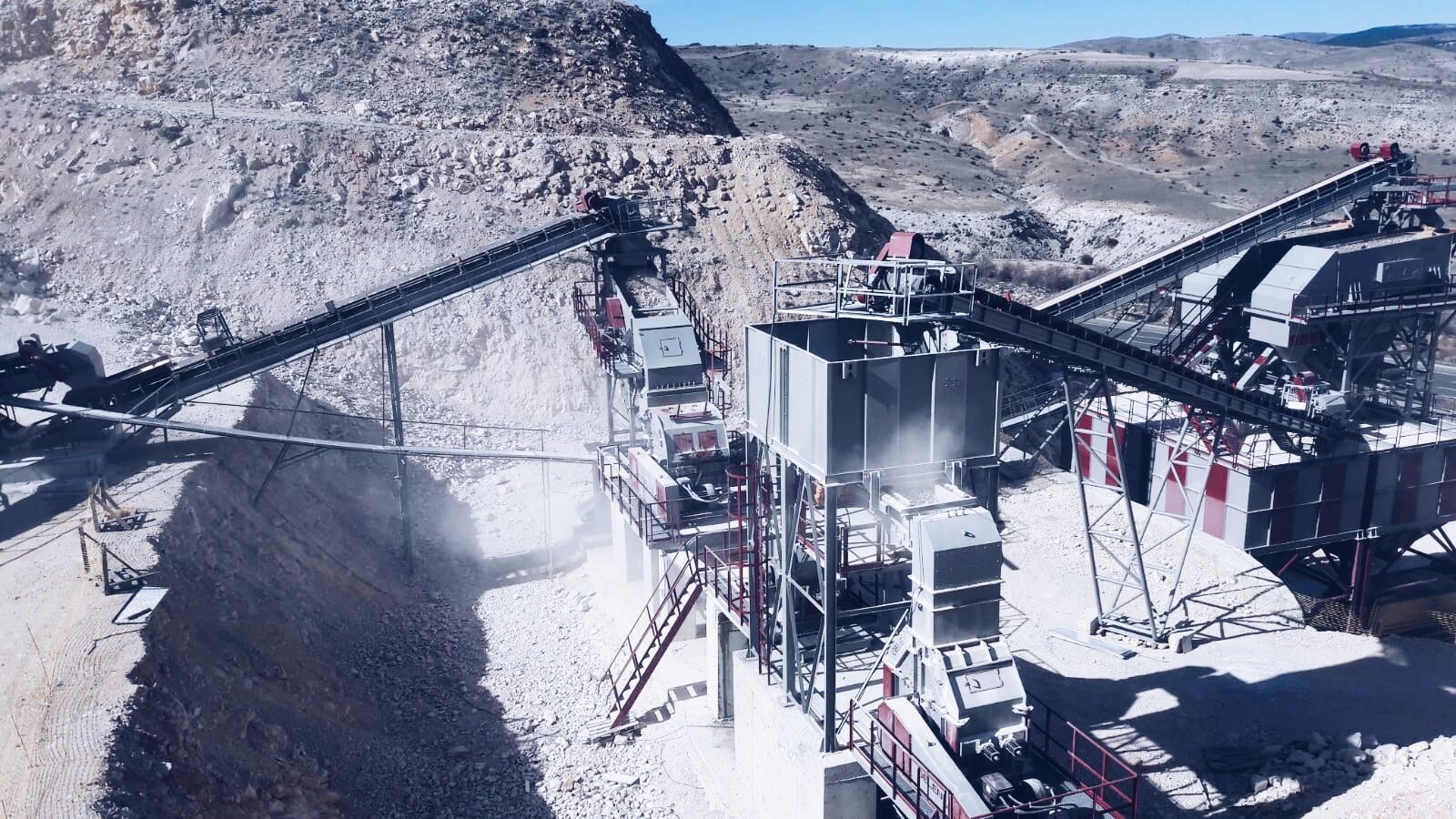

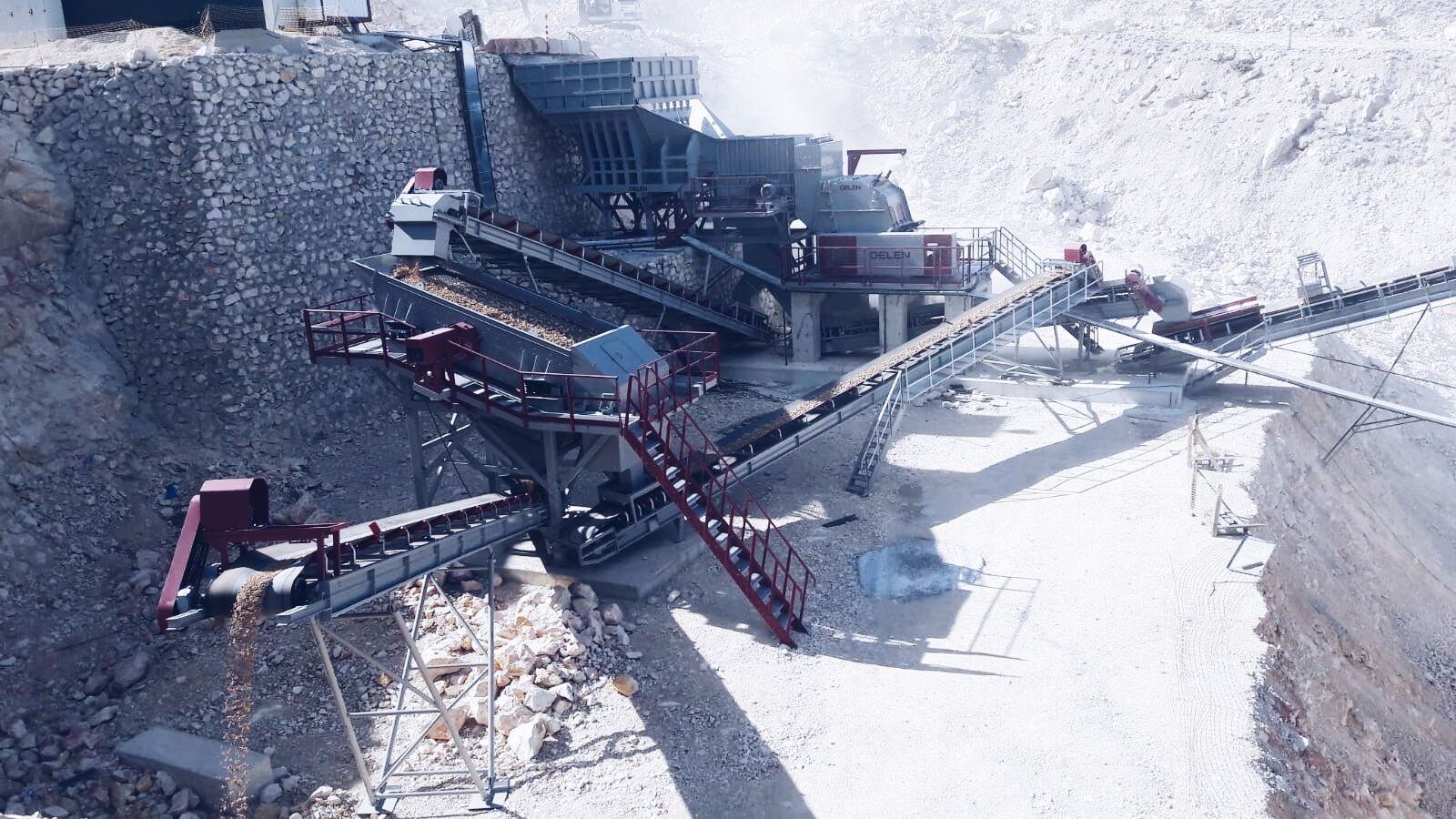

STE W OBIEGU ZAKŁADU
Nachylny przesiewacz wibracyjny STE integruje się w wielu punktach instalacji kruszenia i przesiewania:
Dla większości standardowych prac przesiewania kruszyw i górnictwa poniżej 500 t/h przesiewacz nachylny jest właściwym wyborem. Wybierz poziomy przesiewacz Seria ETE, gdy nadawa jest mokra, lepka lub zanieczyszczona gliną, gdy wymagana jest precyzja poniżej 10 mm lub gdy wysokość zakładu jest mocno ograniczona.
Nachylny przesiewacz wibracyjny to maszyna przesiewająca wspomagana grawitacyjnie, zamontowana pod kątem 15° do 25°, która wykorzystuje drgania okrężne do oddzielania materiału sypkiego według rozmiaru cząstek. Połączenie ruchu okrężnego i nachylenia pokładu unosi materiał, tworzy stratyfikację i przesuwa go w stronę wylotu, podczas gdy frakcje drobne przechodzą przez otwory sita.
Jest to najpopularniejszy typ przesiewacza w produkcji kruszyw, górnictwie i recyklingu dzięki wysokiej wydajności, niskim kosztom eksploatacji i prostocie mechanicznej w porównaniu do przesiewaczy poziomych lub bananowych.
Zacznij od 20° dla ogólnego przesiewania kruszyw kruszonych i żwiru. Zastosuj 15°-18° dla separacji drobnych, gdzie precyzja jest ważniejsza od wydajności. Użyj 22°-25° dla zgrubnego skalpingu, gdzie wydajność jest priorytetem.
Seria STE pozwala na regulację kąta bez modyfikacji konstrukcji, dzięki czemu operatorzy mogą dostosować kąt w terenie na podstawie efektywności przesiewania i zanieczyszczenia nadziarnem obserwowanego w produktach.
Seria STE umieszcza wał mimośrodowy w środku ciężkości korpusu przesiewacza. Daje to równomierny ruch okrężny w każdym punkcie pokładu, zapewniając równomierny rozkład drgań od końca podawania do końca wylotu.
W porównaniu z konstrukcjami z wałem przesuniętym, zrównoważony ruch poprawia stratyfikację, zmniejsza zużycie komponentów, obniża zużycie energii i wydłuża żywotność łożysk — idealny wybór dla operacji o wysokiej wydajności i długim czasie pracy.
Tak. Seria STE może być skonfigurowana do odsiewu na mokro z listwami zraszającymi przy ciśnieniu 2-4 bar. Do pracy na mokro przesiewacz przyjmuje panele poliuretanowe lub gumowe. Ruch okrężny zapewnia dokładne mycie i płukanie zawiesin oraz nadawy z domieszką gliny w zastosowaniach górniczych, kruszywowych i przy piasku oraz żwirze.
Do dedykowanych zastosowań z nadawą mokrą lub lepką poziomy przesiewacz Seria ETE z ruchem eliptycznym jest często lepszym wyborem.
Liczba pokładów jest równa liczbie frakcji produktu pomniejszonej o jeden. Do trzech produktów użyj przesiewacza 2-pokładowego. Do czterech produktów, takich jak 0/4, 4/8, 8/16 i 16/32 mm, użyj przesiewacza 3-pokładowego. Dla pięciu produktów użyj 4-pokładowego STE.
Seria STE jest dostępna w konfiguracjach 2, 3 i 4 pokłady, w modelach od STE1020 (1 000 mm szerokości) do STE2470 (2 400 mm szerokości).
Przesiewacze nachylne wykorzystują grawitację i ruch okrężny do uzyskania wysokiej wydajności przy niższych kosztach i są idealne do standardowej klasyfikacji kruszyw, skalpingu pierwotnego i instalacji mobilnych z dostępną wysokością. Przesiewacze poziome wykorzystują ruch eliptyczny lub liniowy dla większej precyzji na materiale drobnym, mokrym lub lepkim i pasują do instalacji o ograniczonej wysokości.
Dla większości odsiewu kruszyw poniżej 500 t/h przesiewacze nachylne, takie jak STE, są właściwym wyborem. Przeczytaj pełny przewodnik porównawczy dla szczegółowych ram decyzyjnych.
Zwiększ siłę G w granicach specyfikacji przesiewacza, zainstaluj kulki anti-blinding pod siatką, przejdź na panele poliuretanowe lub gumowe, dodaj lub zwiększ wodę zraszającą dla mokrego zatykania, zmniejsz głębokość warstwy obniżając tempo podawania i zwiększ kąt nachylenia.
Głębokość warstwy nie więcej niż trzy razy otwór sita to praktyczna granica dla skutecznej stratyfikacji. Jeśli zatykanie utrzymuje się po tych krokach, PSD lub wilgotność nadawy prawdopodobnie wykraczają poza obwiednię projektową przesiewacza.
Aby utrzymać Serię STE w pełnej sprawności, stosuj uporządkowany harmonogram konserwacji: smaruj łożyska co tydzień, sprawdzaj sita i moment dokręcenia śrub co tydzień, mierz amplitudę i prąd silnika co miesiąc oraz wykonuj pełną inspekcję łożysk i wału co kwartał.
Stale monitoruj temperaturę łożysk — normalna 50-80°C, ostrzeżenie przy 90°C, wyłączenie przy 100°C. Stosowanie tego harmonogramu pozwala utrzymać przesiewacz w eksploatacji przez 6 000 do 12 000 godzin pracy między poważnymi pracami przy łożyskach i pomaga wykryć problemy zanim się rozrosną.
