Серия GELEN DD получила своё название от главной особенности: два независимых двигателя приводят два параллельных вала, которые вращаются в одном направлении и удерживаются в одной фазе зубчатым ремнём. В одной фазе противовесы обоих валов складываются в одну вращающуюся силу, и короб грохота описывает круговую орбиту — то же семейство движения, что и у одновального грохота кругового движения, но возбуждающая сила и нагрузка на подшипники разделены между двумя валами. Именно это позволяет DD нести намного больший дисбаланс, чем выдержал бы один эксцентриковый вал, — на горизонтальной деке малой высоты.
Одна вращающаяся сила от двух валов: противовесы на обоих валах работают в одной фазе, поэтому их дисбаланс складывается в одну вращающуюся результирующую силу. Машина получает ход намного более крупного вибровозбудителя, не заставляя нести его один эксцентриковый вал и его подшипники.
Каждую сторону можно контролировать отдельно: два двигателя не связаны механически — зубчатый ремень фиксирует фазу, но не передаёт крутящий момент. Температуру подшипников, ток двигателя и вибрацию можно снимать с каждой стороны независимо, поэтому неисправность легко локализовать.
Горизонтальная дека, по которой материал всё равно движется: рама закреплена под углом 0°, а пакет дек имеет небольшой уклон к разгрузке. Слой продвигается за счёт кругового хода, которому помогает этот уклон, поэтому нет ни крутого наклона, ни свободного падения над частично забитым отверстием сита.
Создан для работы с водой: сильно влажное питание и обезвоживание — то, ради чего существует это семейство: круговой ход перемешивает и расслаивает влажную мелочь, которая забила бы деку на более крутой машине.

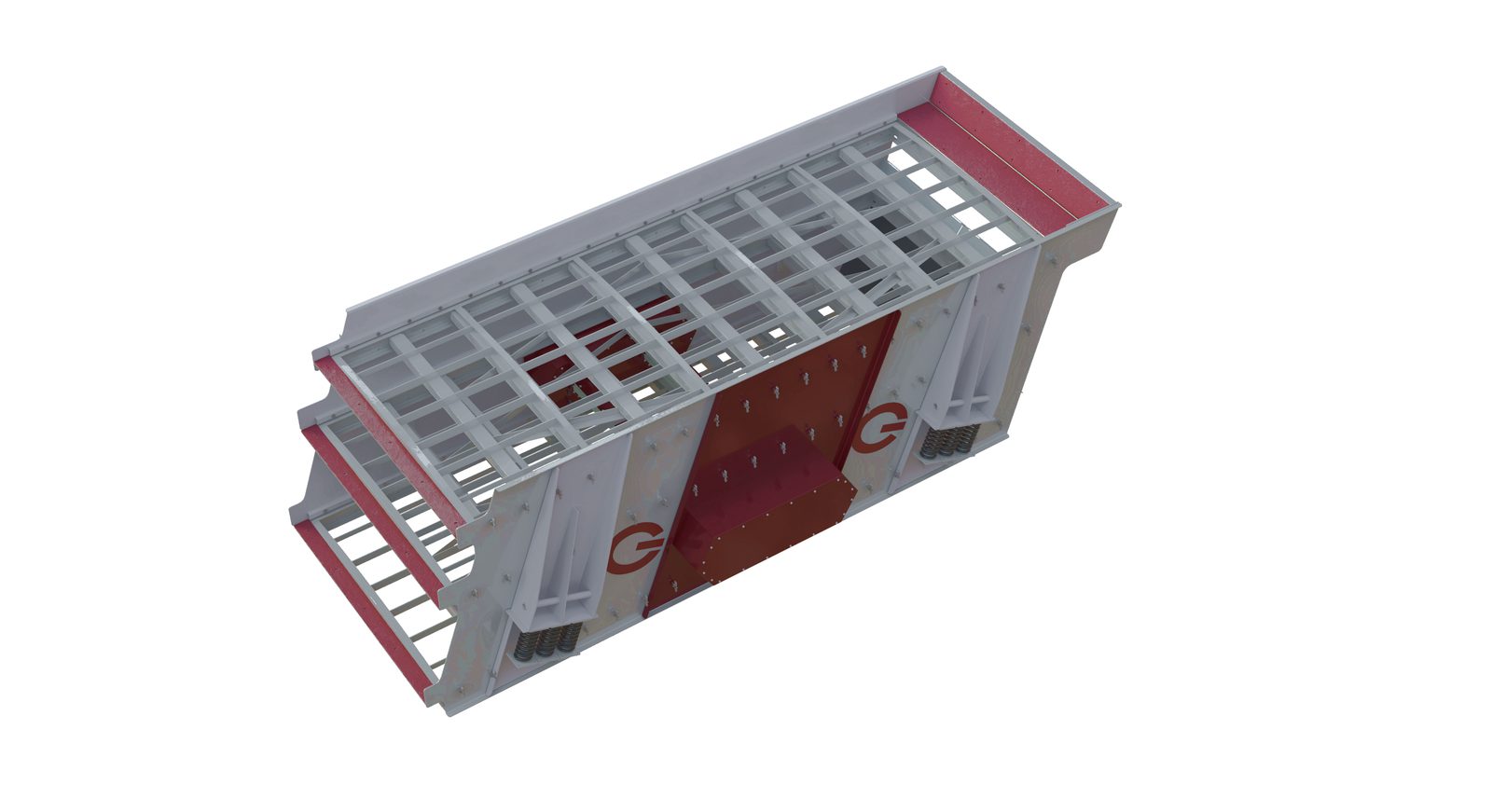

Грохот DD — это машина кругового движения с двумя двигателями и двумя валами на горизонтальной раме. У каждого вала свой двигатель и привод клиновыми ремнями; один зубчатый ремень между валами удерживает их в одной фазе. Оба вала работают в собственной масляной ванне на сферических роликовых подшипниках, а короб подвешен на восьми винтовых цилиндрических пружинах, по две в каждом углу, поэтому рабочая частота лежит выше собственных частот по всем осям. Деки — полиуретановые панели в болтовых кассетах с натяжением клиновыми болтами и с силиконовыми шариками против забивания под ситом; основные конструктивные соединения выполнены обжимным крепежом Huck, а не болтами.

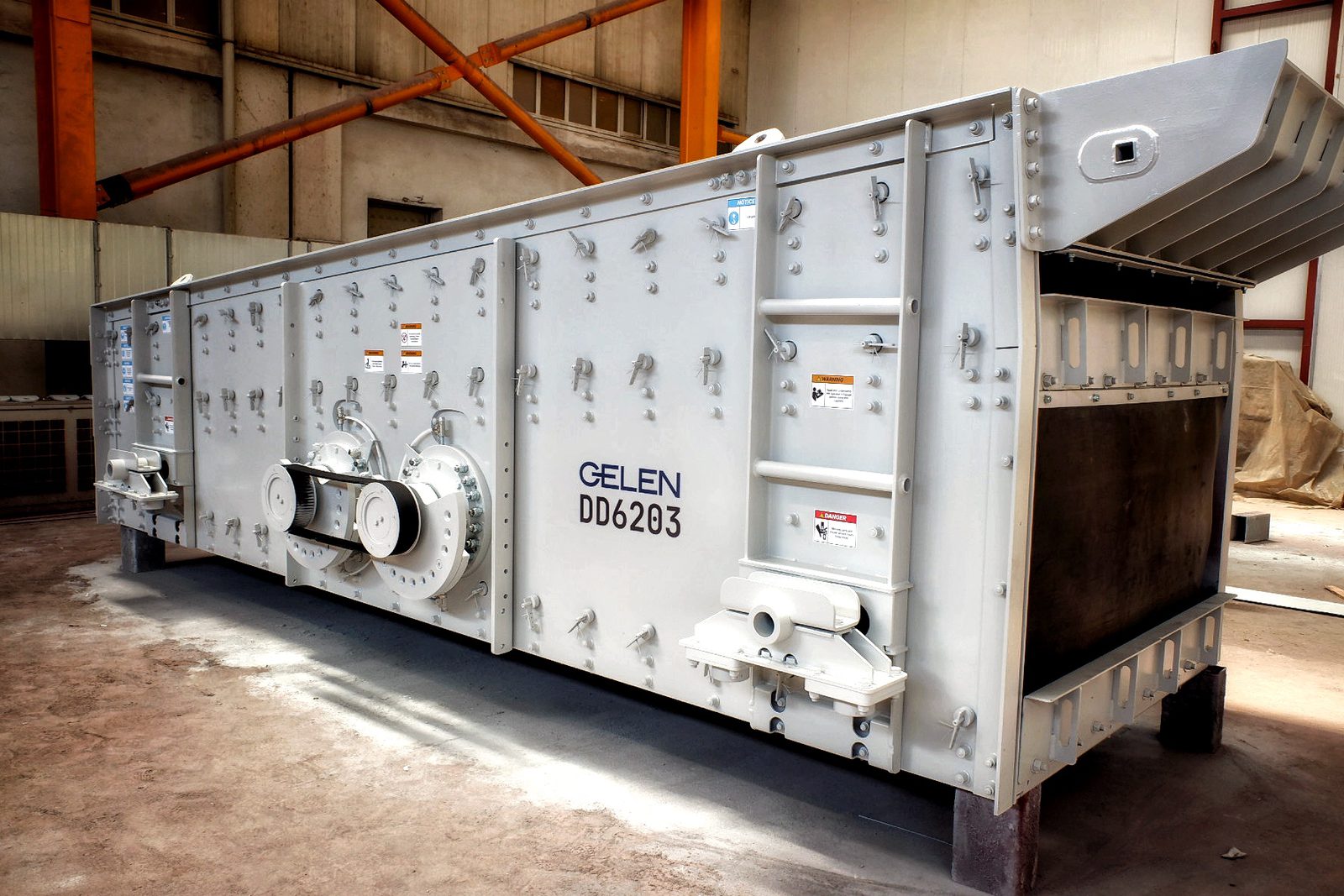

DD — не каталожная линейка с готовыми типоразмерами: число дек, ширина и длина деки, набор отверстий сит, покрытие и обвязка для мокрого режима определяются под задачу при заказе. Машина ниже — одна поставленная сборка, трёхдековый DD6203 с двумя двигателями по 22 кВт, — приведена, чтобы был понятен масштаб семейства. Сообщите инженерам GELEN питание, его влажность, нужные границы разделения и производительность — по ним машина и будет рассчитана.
| Деки | Общая Ширинамм | Общая Длинамм | ДвигателикВт | Статическая Массакг | |
|---|---|---|---|---|---|
| DD6203 | 3 | 3 345 | 6 805 | 2 x 22 | 16 500 |

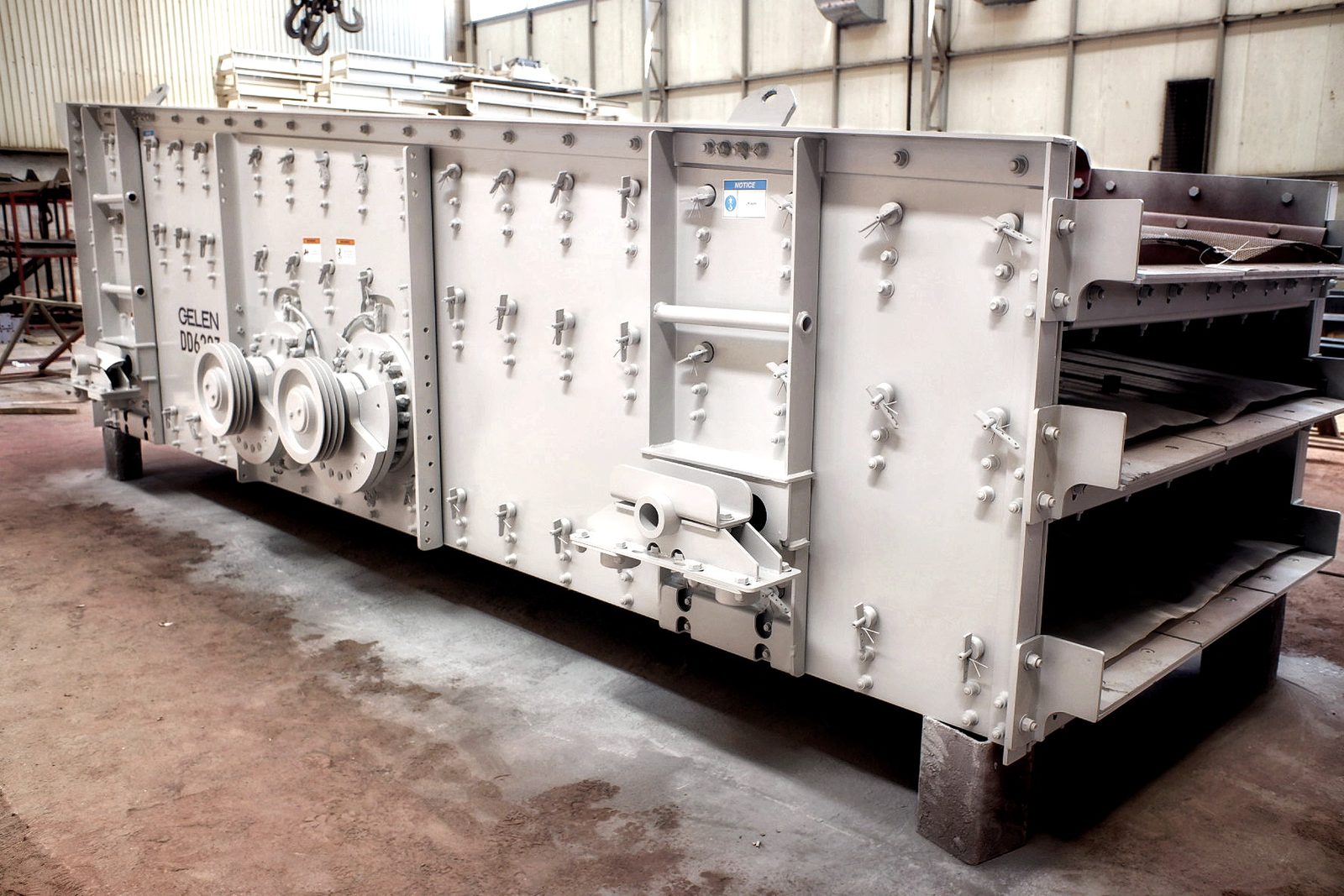

Одна поставленная машина, а не типоразмерный ряд: габаритные размеры, рама под углом 0°, три деки, два четырёхполюсных двигателя GAMAK по 22 кВт (44 кВт установленной мощности) и масса машины без сит — по руководству DD6203. Каждый DD конфигурируется под свою задачу.

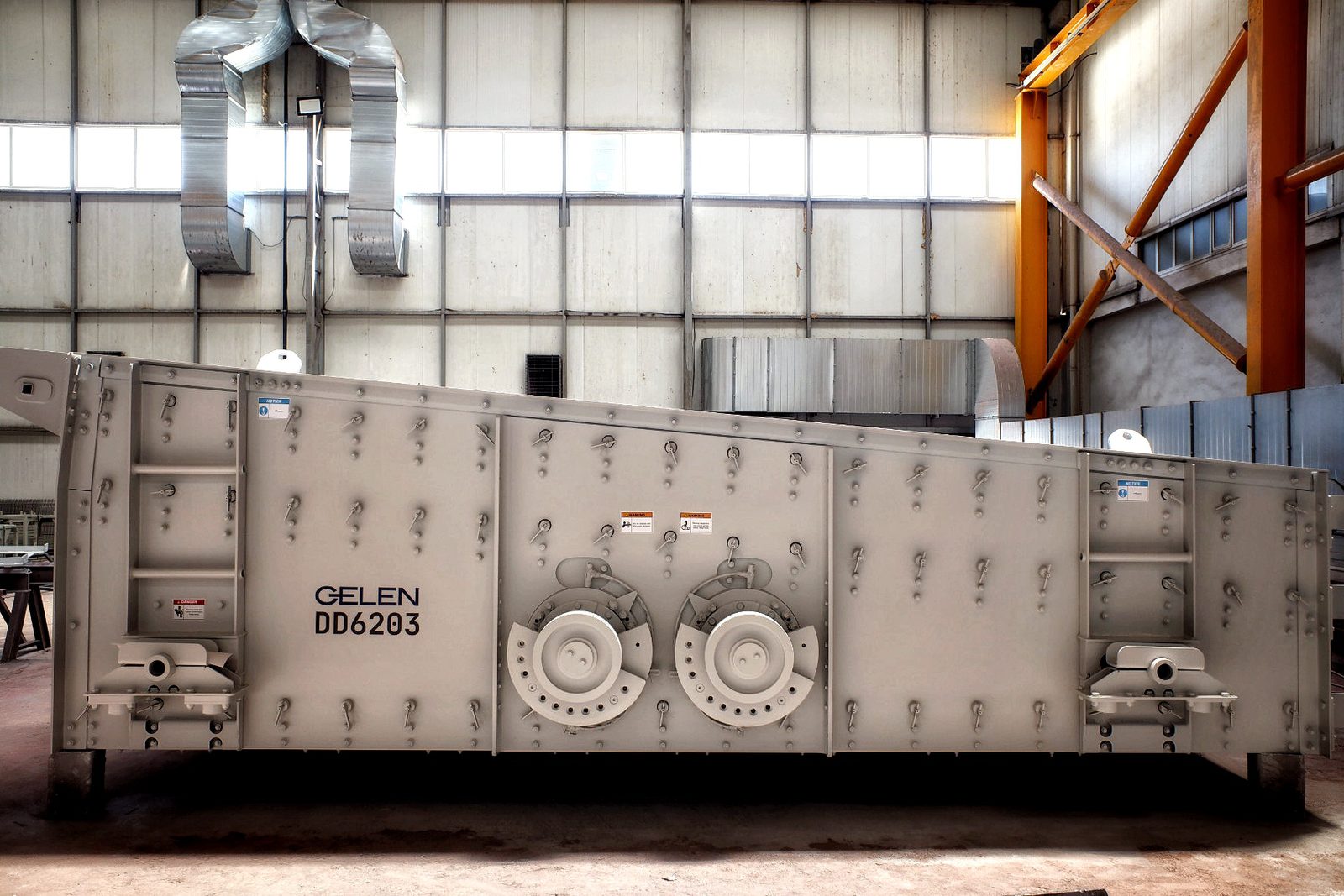

DD6203 сбоку: четыре узла, которые стоит назвать.
По одному с каждой стороны. В каждом вал в собственной масляной ванне на сферических роликоподшипниках, а зубчатый ремень между ними удерживает противовесы в фазе.
Штифты на боковом листе — это обжимные втулки, а не болты. Их ставят один раз, и они не могут ослабнуть, как затянутое моментом соединение.
Восемь винтовых пружин, по две в каждом углу, поднимают рабочую частоту выше собственной по всем осям.
Рама закреплена под 0 градусов, а деки имеют небольшой уклон в эту сторону, поэтому слой продвигается круговым движением.
DD рассчитывают по задаче, а не подбирают по списку типоразмеров. Неизменной остаётся архитектура: два вала, вращающиеся в одном направлении и удерживаемые в одной фазе зубчатым ремнём, по одному двигателю и приводу клиновыми ремнями на каждый вал, две независимые масляные ванны, сферические роликовые подшипники, восемь винтовых пружин по четырём углам, полиуретановые панели дек в болтовых кассетах с шариками против забивания и горизонтальная рама с деками под небольшим уклоном. Число дек, размер деки, отверстия сит, мощность привода и покрытие следуют из питания, его влажности, границ разделения и производительности. Сообщите инженерам GELEN эти четыре величины — машина будет рассчитана вокруг них.
Каждый грохот с двойным приводом рассчитывают под задачу. Сообщите питание, его влажность, нужные границы разделения и производительность — подберём типоразмер.
Подберите типоразмерДва вала, одно движение — и слой материала, который движется по горизонтальной деке.
У каждого вала свой короткозамкнутый двигатель и привод клиновыми ремнями. Оба вращаются в одну сторону; именно вращение в одном направлении создаёт круговое движение.

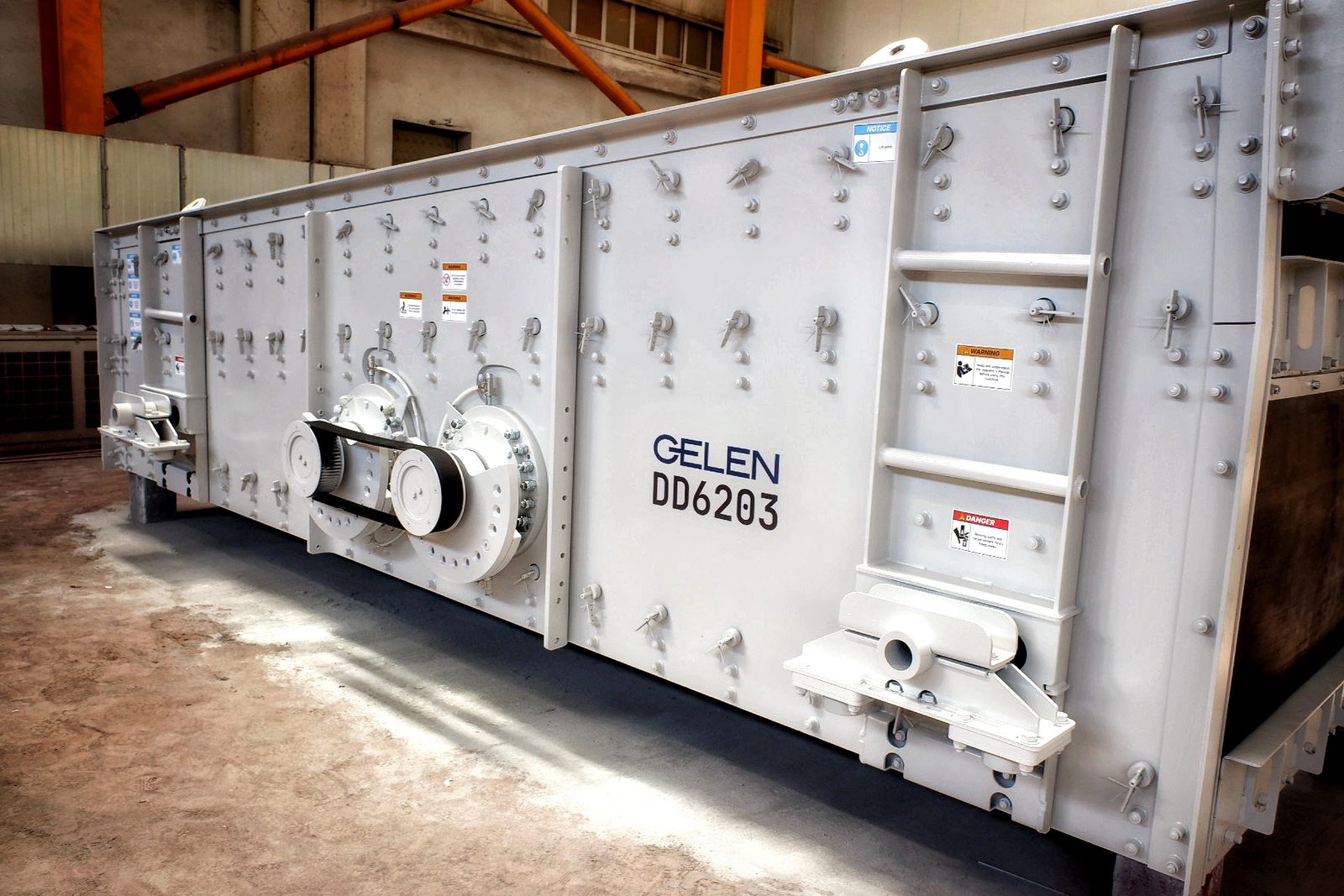

Зубчатый ремень между двумя валами удерживает их противовесы в такт. Он фиксирует только фазу и не передаёт крутящий момент привода.
В одной фазе вращающиеся противовесы обоих валов складываются в одну вращающуюся результирующую силу, и короб описывает круговую орбиту.
Круговой ход поднимает и переворачивает слой, поэтому мелочь опускается к деке, а небольшой уклон дек уносит материал к разгрузке.
Подрешётный продукт проходит через отверстия сит на каждой деке; надрешётный сходит с разгрузочного конца готовой фракцией.
DD выбирают там, где питание влажное, граница разделения мелкая или производительность велика для доступной высоты установки.
Сильно влажное питание и обезвоживание, где круговой ход держит влажную мелочь в движении и дренирует слой прямо на деке.
Классификация на мелких и особо мелких отверстиях сит, включая рассев проппанта (песка для ГРП), где граница разделения должна держаться.
Комплексы, которым нужен тоннаж большого грохота, но которые не могут дать крутой наклонной машине нужную ей высоту.
Что архитектура двойного привода даёт машине.
Два вала делят между собой возбуждающую силу и нагрузку на подшипники, поэтому машина несёт дисбаланс, недоступный одному эксцентриковому валу такого класса.
Зубчатый ремень между валами удерживает противовесы в одной фазе. Он задаёт движение и не передаёт крутящий момент привода.
Каждый вал работает в собственной масляной ванне на сферических роликовых подшипниках, с лабиринтными уплотнениями на смазке и с V-образным кольцом, отбрасывающим воду.
Восемь винтовых цилиндрических пружин, по две на угол, поднимают рабочую частоту выше собственных частот системы по всем осям.
Полиуретановые панели дек стоят в болтовых кассетах с натяжением клиновыми болтами, а силиконовые шарики под ситом выбивают частицы размером около отверстия, пока они не забили деку.
Основные конструктивные соединения выполнены обжимным крепежом Huck, а не болтами: установленные один раз, они не могут ослабнуть так, как затянутое болтовое соединение.
DD берёт на себя влажную, мелкую или высокотоннажную задачу на комплексе, которому иначе понадобилась бы намного более крупная наклонная машина. Он стоит после дробления или стадии промывки, а его подрешётный продукт идёт на извлечение песка или обезвоживание.
Каждый комплекс устроен по-своему. Пришлите свой — скажем, где в нём встанет грохот с двойным приводом и что изменится на последующем оборудовании.
Проверьте мой комплексВсе четыре семейства грохотов GELEN сортируют материал по крупности; выбор делают по питанию, границе разделения и задаче, а не по удобству компоновки комплекса.
| Двойной привод (DD) | Наклонный (STE) | Горизонтальный (ETE) | Колосниковый (ITE) | |
|---|---|---|---|---|
| Движение | Круговое от двух валов в одном направлении вращения | Круговое от одного эксцентрикового вала | Эллиптическое от трёх валов с зубчатой передачей | Круговое с колосниковой верхней декой |
| Рама | Горизонтальная, деки с небольшим уклоном | Наклонная | Горизонтальная | Наклонная |
| Лучше всего для | Сильная влажность, мелкие и особо мелкие границы разделения, высокая производительность | Чистое и умеренно влажное питание на крупных и средних границах разделения | Липкое, мелкофракционное и склонное к забиванию сит питание | Предварительное грохочение перед дробилкой |
| Высота установки | Малая | Большая | Малая | Большая |
| Типоразмеры | Конфигурация под задачу | Опубликованный типоразмерный ряд | Опубликованный типоразмерный ряд | Опубликованный типоразмерный ряд |
Не уверены, что выбрать? Опишите задачу — инженер скажет, что выбрать и чем придётся поступиться при другом варианте.
Что подойдёт?
Технические руководства и отраслевые организации для производителей нерудных материалов.
Это грохот, который приводят два двигателя, вращающие два параллельных вала в одном направлении и удерживаемые в одной фазе зубчатым ремнём. Поскольку валы работают в одной фазе, дисбаланс их противовесов складывается в одну вращающуюся силу, и короб описывает круговую орбиту. Смысл разделения вибровозбудителя на два вала — производительность: машина несёт намного больший дисбаланс, чем один эксцентриковый вал того же класса.
Нет. DD — машина кругового движения, и оба её вала вращаются в одном направлении. Более ранняя редакция документации GELEN описывала его как грохот линейного движения со встречно вращающимися валами; это описание неверно и отменено. Из исправления следуют три вещи: двигатели вращаются в одном направлении, противовесы задают круговую орбиту, а не прямолинейный ход, и слой материала ведёт себя так же, как на любом грохоте кругового движения.
Для сильно влажного питания и обезвоживания, мелких и особо мелких границ разделения, классификации проппанта (песка для ГРП) и высокой производительности там, где высота установки ограничена. Она дополняет наклонную серию STE, а не заменяет её: выбор между семействами делают по материалу питания, границе разделения и задаче.
Рама стоит под углом 0°, но пакет дек имеет небольшой уклон вниз к разгрузке. Слой продвигается за счёт кругового хода, которому помогает этот уклон. Поскольку крутого наклона нет, при той же производительности материал дольше остаётся на каждой деке — это одна из причин, почему машина подходит для трудного влажного питания.
Типоразмерный ряд не публикуется. Число дек, размер деки, отверстия сит, мощность привода и покрытие конфигурируются под задачу при заказе, а поставленное исполнение записано на заводской табличке машины. Для понимания масштаба: одна поставленная сборка — DD6203 — это трёхдековая машина габаритами около 3 345 × 6 805 мм с двумя двигателями по 22 кВт и массой без сит около 16 500 кг.
Регламент любого вибрационного грохота плюс два пункта, которые добавляет привод с двумя валами: держите обе масляные ванны на уровне и меняйте масло по графику, а зубчатый ремень содержите в исправном состоянии и правильно натянутым, поскольку именно он удерживает оба вала в одной фазе. Проверяйте натяжение клиновых ремней на каждом приводе, пружины, просеивающие поверхности и шарики против забивания, а температуру подшипников и ток двигателя контролируйте с каждой стороны отдельно.
Пришлите данные о материале, производительности и нужных фракциях. Отвечает инженер, а не форма.
