Песок для Бетона и Асфальта
Производство чистого песка низкой влажности из карьерных отсевов и природного песка в соответствии с требованиями к бетону и асфальту.
- Глина и ил удаляются в циклонах
- Продукт низкой влажности
- Модели на 100–300 т/ч
Пескомоечные установки GELEN GSP извлекают товарный песок из пульпы и выдают его с низкой влажностью. Шламовый насос с резиновой футеровкой подаёт пульпу в гидроциклоны, которые отделяют глину, ил и шлам; песок попадает на высокочастотный обезвоживающий грохот и выходит готовым к складированию. Четыре модели охватывают от 100 до 300 т/ч в одном компактном блоке заводской сборки.
Мелкий песок остаётся в продукте: гидроциклоны разделяют материал по более тонкой границе, чем гравитационное осаждение, поэтому товарный мелкий песок, который классификатор потерял бы через сливной порог, извлекается.
Более сухой песок быстрее: высокочастотный обезвоживающий грохот отводит воду из песков гидроциклона на полиуретановых деках, поэтому песок можно складировать и продавать без долгого дренирования.
Одна компактная конструкция: насос, зумпф, циклоны и грохот собраны на заводе в единый блок, что сокращает монтаж и занимаемую площадь.
Защита от износа там, где она нужна: насосы и циклоны футерованы резиной для работы с абразивной пульпой, что продлевает срок службы и сокращает обслуживание.
Установка GSP объединяет три машины, необходимые для контура мелкого песка. Пульпа с грохота мокрого грохочения, из слива спирального классификатора или из песчаного карьера собирается в зумпфе и подаётся насосом в гидроциклоны. Центробежная сила в циклонах выносит глину, ил и шлам через слив, а песок выходит через песковую насадку в нижний продукт (пески).
Пески попадают на высокочастотный обезвоживающий грохот GDW. Линейные колебания и модульные полиуретановые деки отводят воду из слоя песка и выдают продукт низкой влажности, а вода стекает обратно в зумпф. Насос и циклоны имеют резиновую футеровку для работы с абразивной пульпой.
Четыре модели выдают от 100 до 300 т/ч песка. GSP-1 оснащена одним циклоном 660 на грохоте 1 800 × 2 400 мм; GSP-4 — двумя циклонами 840 на грохоте 2 100 × 4 900 мм с насосом 300/250 и двигателем насоса 75 кВт.
| Производ.т/ч | Обезвоживающий Грохот | Размеры Грохотамм | Двигатели ГрохотакВт | Гидроциклон | Размеры Насосамм | Двигатель НасосакВт | Объём Подачим³/ч | |
|---|---|---|---|---|---|---|---|---|
| GSP-1 | 100 | GDW68 | 1800 x 2400 | 2 x 5.5 | 660 | 250/200 | 37 | 300–350 |
| GSP-2 | 200 | GDW513 | 1500 x 4000 | 2 x 6.1 | 2 x 660 | 250/200 | 55 | 500–550 |
| GSP-3 | 250 | GDW613 | 1800 x 4000 | 2 x 7.5 | 2 x 660 | 250/200 | 75 | 550–600 |
| GSP-4 | 300 | GDW716 | 2100 x 4900 | 2 x 11 | 2 x 840 | 300/250 | 75 | 700–750 |
Производительность указана по песку на выходе. Объём подачи — расход пульпы на входе в установку. Размеры циклонов и насосов — торговые обозначения (циклон «660», насос «250/200»).

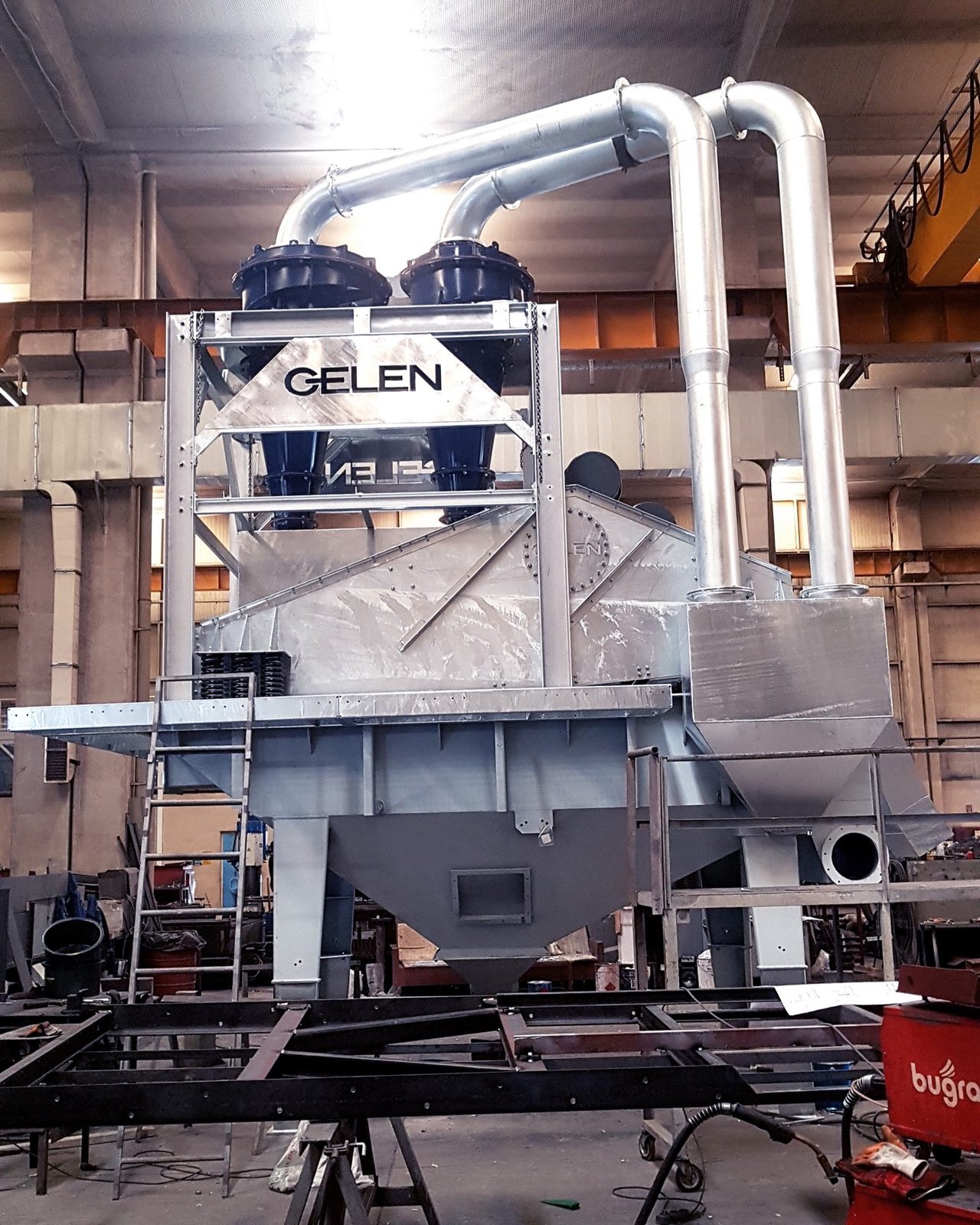

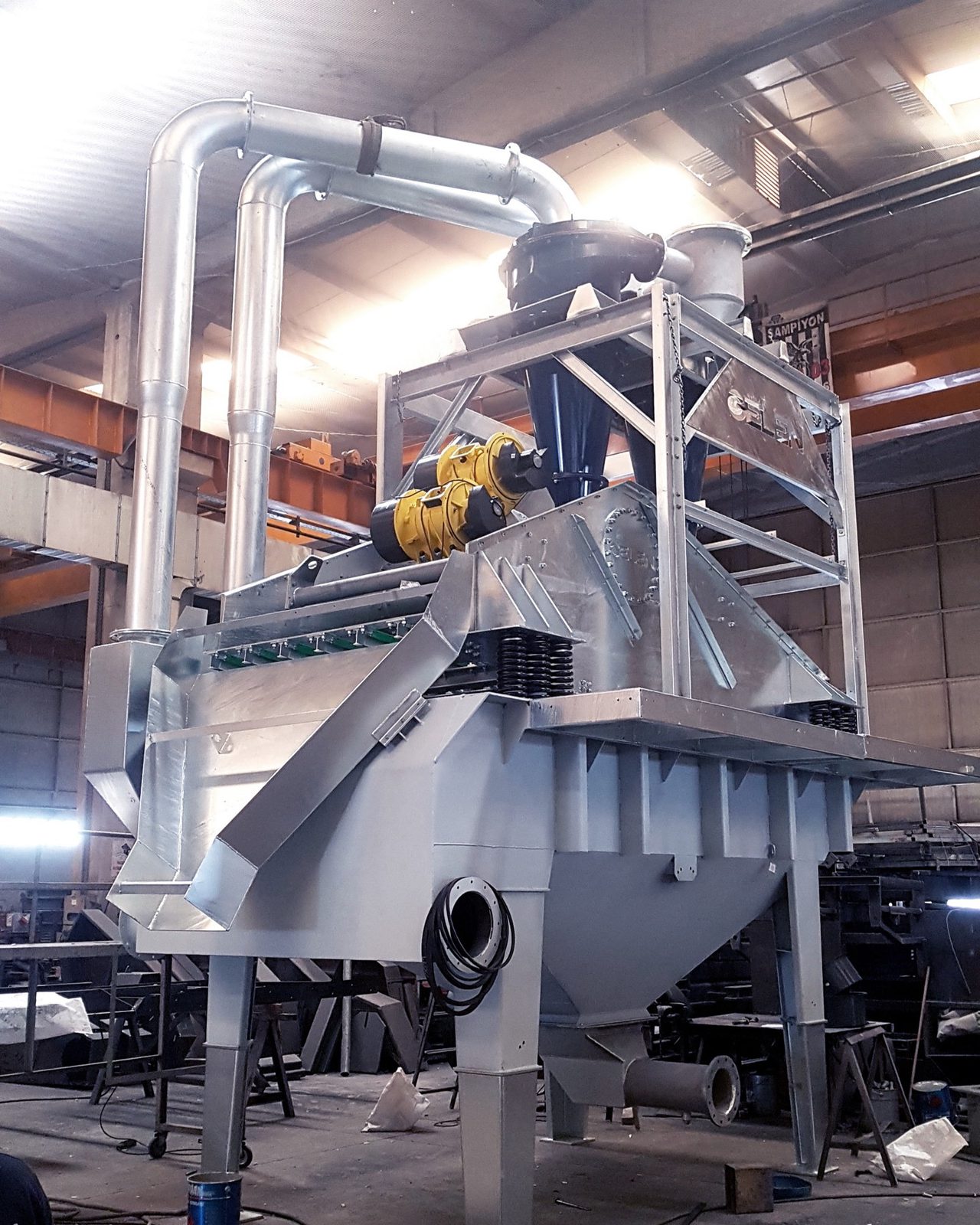

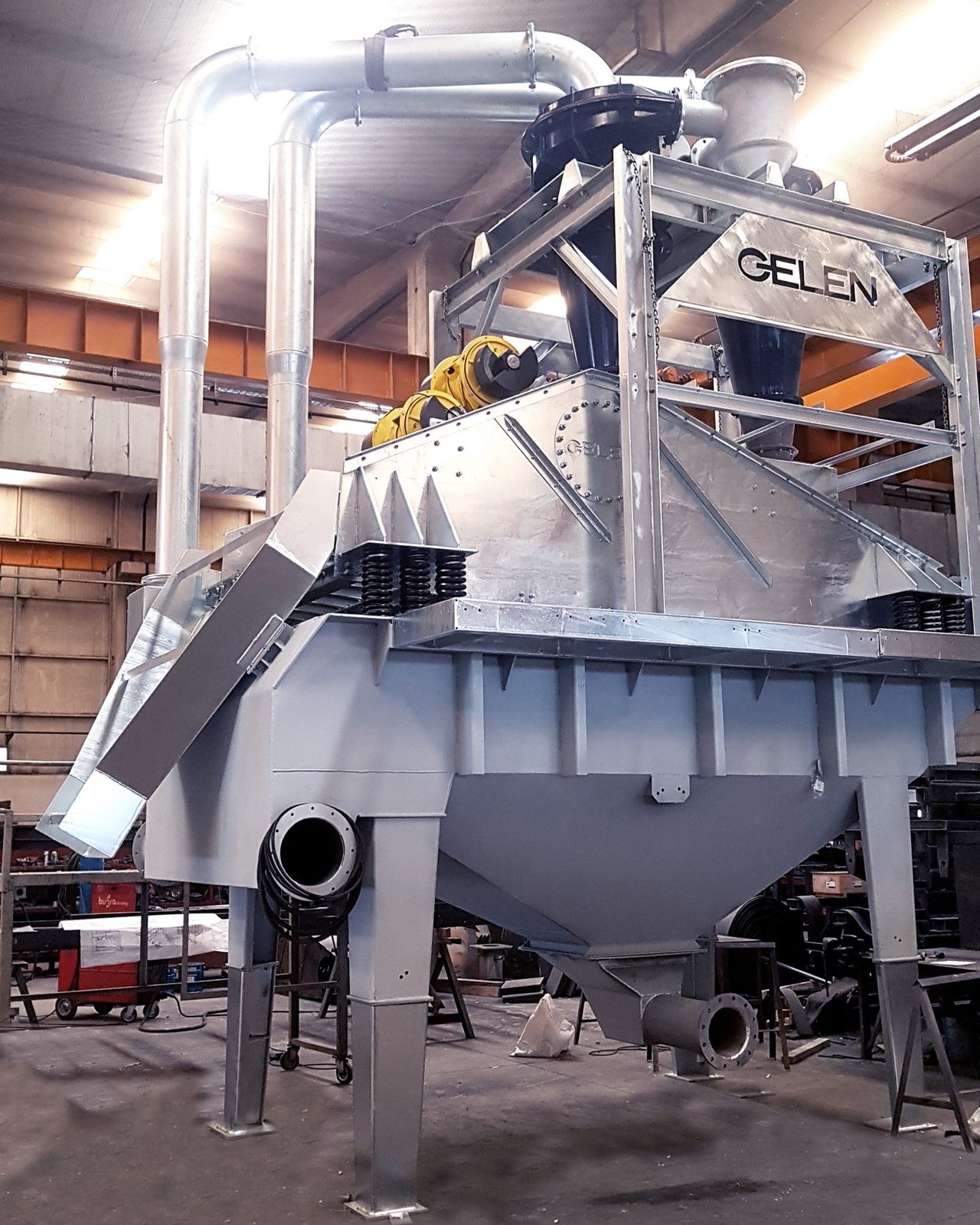

Установка GSP на заводе перед отгрузкой. Пять узлов, которые стоит назвать, сверху вниз.
Пульпа поступает тангенциально и закручивается. Крупный песок отбрасывается к стенке и по спирали уходит в нижний продукт, а ил и вода выходят сверху со сливом. Границу разделения задаёт давление, а не отверстие сита.

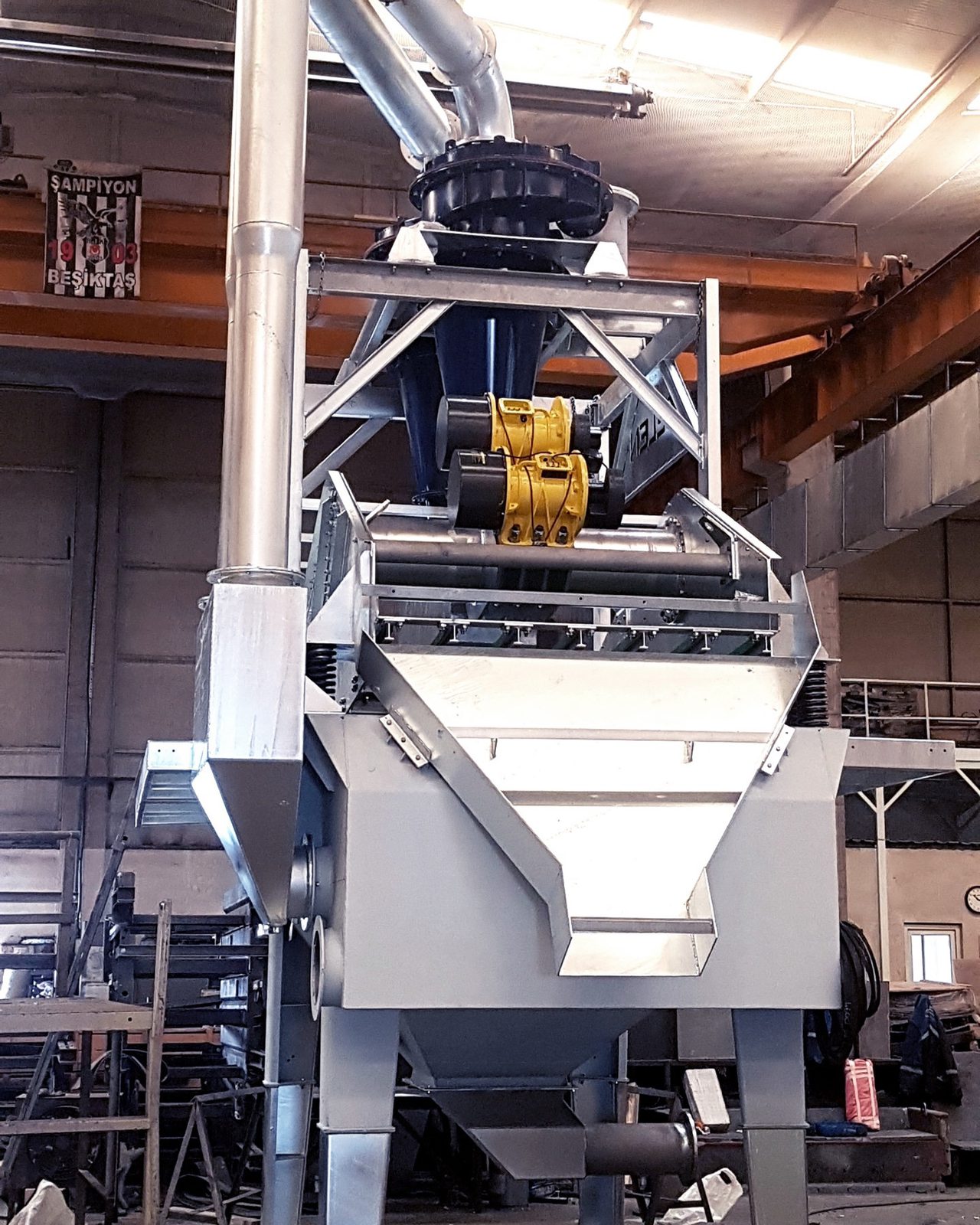

Сюда попадает нижний продукт циклонов. Высокочастотные линейные колебания на полиуретановых панелях снижают влажность до той, при которой песок можно складировать и продать в тот же день.
Держит пульпу и подаёт её на насос с постоянным напором. Именно контроль уровня здесь не даёт циклонам голодать или переполняться — а это и есть момент, когда уходит граница разделения.
По ним насос подаёт пульпу на входы циклонов. Давление на входе — это та регулировка, которая смещает границу разделения.
Грохот опирается на пружины, поэтому его колебания не доходят ни до конструкции, ни до привинченной к ней обвязки.
Пескомоечные установки GELEN GSP выдают от 100 до 300 т/ч промытого песка при подаче пульпы от 300 до 750 м³/ч. В каждой установке один или два гидроциклона (660 или 840) работают в паре с высокочастотным обезвоживающим грохотом GDW размером от 1 800 × 2 400 мм до 2 100 × 4 900 мм с приводом от двух вибродвигателей и со шламовым насосом с резиновой футеровкой мощностью от 37 до 75 кВт. Сообщите нам гранулометрический состав питания, содержание мелких частиц и параметры водоснабжения — инженеры GELEN подберут модель и спроектируют под неё водный контур.
Каждую пескомоечную установку рассчитывают под задачу. Сообщите гранулометрический состав питания, параметры водоснабжения и производительность — подберём типоразмер.
Подберите типоразмерУстановка GSP превращает разбавленную песчаную пульпу в обезвоженный товарный песок за четыре этапа.
Песчаная пульпа после мокрого грохочения, из слива классификатора или из песчаного карьера собирается в зумпфе, и насос с резиновой футеровкой подаёт её в гидроциклоны.
Центробежная сила выносит глину, ил и шлам в слив; песок концентрируется и выходит через песковую насадку в нижний продукт.
Пески попадают на высокочастотный обезвоживающий грохот, где линейная вибрация отводит воду через полиуретановые деки.
Песок низкой влажности разгружается на складской конвейер, а вода возвращается в зумпф или на водоочистку.
Установки GSP извлекают и обезвоживают песок в производстве нерудных материалов, горнодобыче и переработке.
Производство чистого песка низкой влажности из карьерных отсевов и природного песка в соответствии с требованиями к бетону и асфальту.
Извлечение мелкого песка из слива спиральных классификаторов или грохотов мокрого грохочения, который иначе ушёл бы в отстойник.
Обезвоживание и обесшламливание песчаных фракций на предприятиях по производству промышленного песка и обогатительных фабриках.
Возврат большей части технологической воды в контур и отвод в отстойники, сгустители или на водоочистку только слива с мелкими частицами.
Что серия GSP даёт контуру промывки песка.
Весь контур мелкого песка собран в одну компактную конструкцию заводской сборки, что сокращает монтажные работы и занимаемую площадь.
Циклоны разделяют материал по более тонкой границе, чем гравитационное осаждение, сохраняя товарный мелкий песок в продукте и выводя глину и ил.
Грохот GDW с линейными колебаниями обезвоживает песок на модульных полиуретановых деках и даёт более сухой продукт, чем один классификатор.
Шламовые насосы и гидроциклоны футерованы резиной, что продлевает срок службы при работе с абразивной песчаной пульпой.
Модели от GSP-1 до GSP-4 охватывают от 100 до 300 т/ч при одинаковой компоновке, поэтому установку можно точно подобрать и уверенно расширять.
GELEN изготавливает грохоты, классификаторы, конвейеры и дробилки под установку GSP, поэтому потоки питания, воды и продукции проектируются как единая система.
Установка GSP может производить песок самостоятельно или извлекать мелкий песок, который спиральный классификатор сбрасывает через сливной порог.
Каждый комплекс устроен по-своему. Пришлите свой — скажем, где в нём встанет пескомоечная установка и что изменится на последующем оборудовании.
Проверьте мой комплексОбе машины промывают и обезвоживают песок. Правильный выбор зависит от того, сколько мелкого песка нужно сохранить и насколько сухим должен быть продукт.
| Пескомоечная Установка (GSP) | Спиральный Классификатор | |
|---|---|---|
| Разделение | Гидроциклоны (центробежное) | Гравитационное осаждение в ванне |
| Извлечение мелкого песка | Извлекает мелкий песок по более тонкой границе | Частицы мельче границы разделения уходят со сливом |
| Обезвоживание | Высокочастотный обезвоживающий грохот | Дренирование на наклонной спирали |
| Влажность продукта | Ниже | Выше |
| Подвижные части | Насос, вибрационный грохот | Медленно вращающаяся спираль |
| Типичное применение | Извлечение мелкого песка, песок низкой влажности | Песок для бетона и асфальта при допустимой потере части мелочи |
На многих предприятиях работают обе машины. См. спиральные классификаторы.
Не уверены, что выбрать? Опишите задачу — инженер скажет, что выбрать и чем придётся поступиться при другом варианте.
Что подойдёт?
Технические руководства и отраслевые организации для производителей песка и щебня.
Пескомойка очищает песок от глины, ила и других мелких частиц и выдаёт его в виде обезвоженного товарного продукта. Серия GELEN GSP — компактная установка, которая объединяет в одной конструкции шламовый насос с зумпфом, гидроциклоны и высокочастотный обезвоживающий грохот.
Пульпа подаётся насосом в гидроциклоны, которые выводят мелкие частицы через слив и концентрируют песок в нижнем продукте. Затем обезвоживающий грохот удаляет воду из песка, и он выходит готовым к складированию.
Гидроциклон выполняет разделение: центробежная сила выносит лёгкие глину, ил и шлам через слив, а более тяжёлый песок концентрируется и разгружается через песковую насадку в виде плотного нижнего продукта.
Обезвоживающий грохот выполняет осушение: пески попадают на высокочастотный грохот, линейная вибрация которого отводит воду через полиуретановые деки. В результате влажность песка значительно ниже, чем после классификатора с ванной, а отведённая вода возвращается в зумпф.
Четыре модели выдают от 100 до 300 т/ч песка: GSP-1 (100 т/ч), GSP-2 (200 т/ч), GSP-3 (250 т/ч) и GSP-4 (300 т/ч). Они рассчитаны на объём подачи пульпы от 300–350 м³/ч у GSP-1 до 700–750 м³/ч у GSP-4. Фактическая производительность зависит от гранулометрического состава питания и содержания мелких частиц.
Выбирайте пескомоечную установку с гидроциклонами, когда мелкий песок ценен и его нельзя терять или когда товарный продукт должен быть как можно суше. Выбирайте спиральный классификатор, когда достаточно простой тихоходной машины и небольшая потеря самых мелких частиц допустима.
Многие предприятия их комбинируют: спиральный классификатор производит основной песок, а установка GSP извлекает мелкий песок из его слива.
Да. Слив спирального классификатора или грохота мокрого грохочения часто уносит мелкий песок, который теряется в отстойнике. Если перекачать этот слив через установку GSP, мелкий песок извлекается как отдельный обезвоженный продукт, а нагрузка на отстойники снижается.

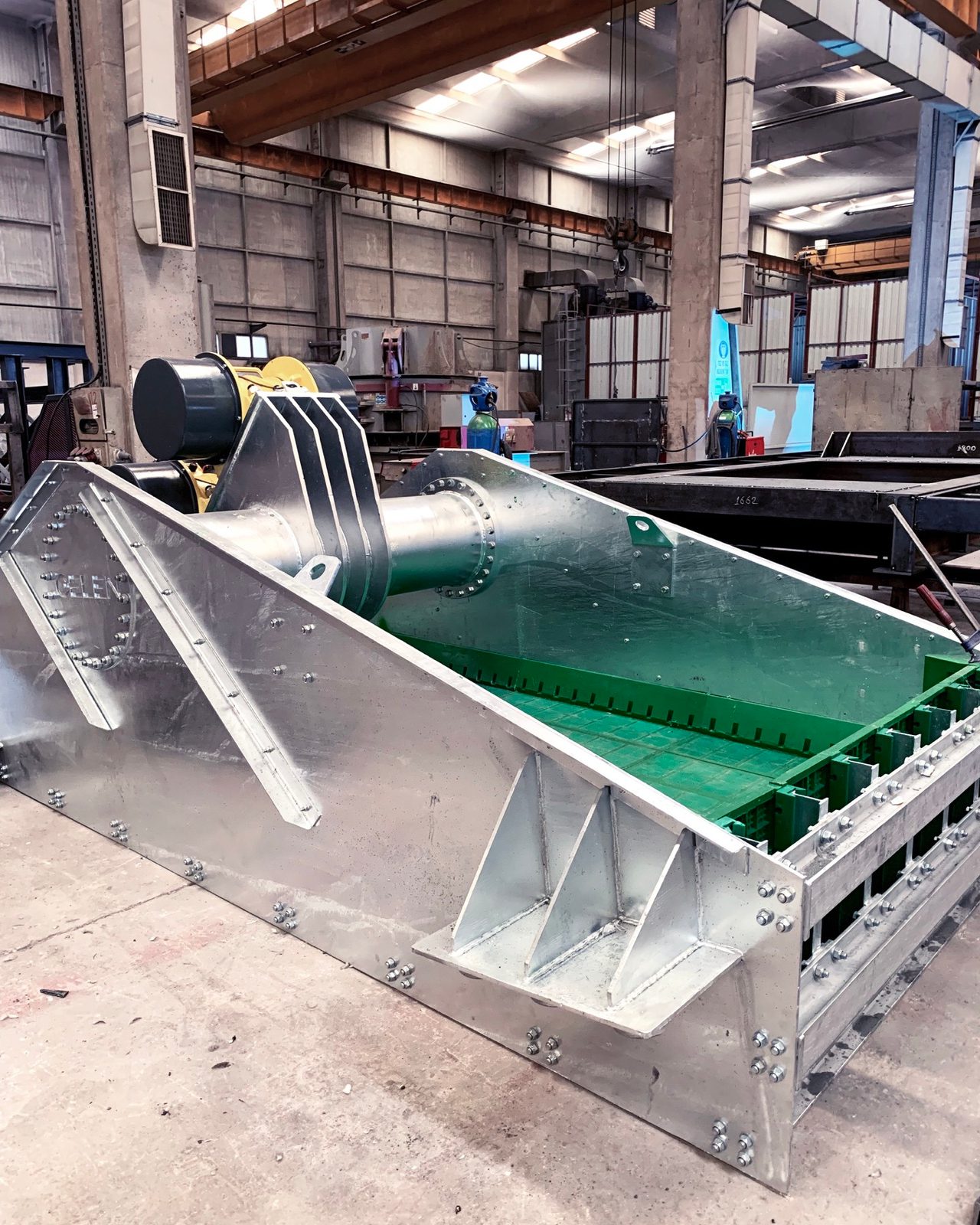

Обезвоживающий грохот — это вибрационный грохот, предназначенный не для сортировки по крупности, а для удаления воды из слоя песка. Грохоты GDW в установках GELEN GSP работают с высокочастотными линейными колебаниями и модульными полиуретановыми деками.
После гидроциклона песок всё ещё представляет собой влажную пульпу. Обезвоживающий грохот превращает его в продукт, который можно транспортировать конвейером, складировать и продавать без долгого дренирования.
Модели GSP рассчитаны на объём подачи пульпы 300–350 м³/ч (GSP-1), 500–550 м³/ч (GSP-2), 550–600 м³/ч (GSP-3) и 700–750 м³/ч (GSP-4). Большая часть этой воды стекает с обезвоживающего грохота обратно в зумпф; только слив с глиной и илом уходит в отстойники, сгуститель или на водоочистку, где его можно осветлить и использовать повторно.
Абразивный песок проходит через шламовый насос, гидроциклоны и деки обезвоживающего грохота. GELEN оснащает насосы и циклоны резиновой футеровкой и устанавливает на грохот модульные полиуретановые панели, поэтому изношенные участки можно заменять по отдельности. Регулярная проверка песковой насадки циклона, футеровки насоса и панелей дек сохраняет стабильными границу разделения и влажность продукта.
