Глинистый Гравий и Щебень
Удаление глиняных комьев, плёнок и конгломератов с карьерного гравия и щебня, которые не может очистить промывочный грохот.
- Разрушает глину и конгломераты
- Питание до 100 мм у моделей GLW
- Корытные мойки на 25–175 т/ч
Когда глина, конгломераты и слабые породы налипают на гравий и щебень, одного ополаскивания недостаточно. Корытные мойки, лопастные мойки и мойки крупных фракций GELEN оттирают материал в воде тяжёлыми лопастями, ножами или спиралями, разрушают глину и подают чистый крупный продукт на промывочный грохот. Три серии охватывают производительность от 25 до 600 т/ч.
Оттирка, а не просто ополаскивание: тяжёлые лопастные валы переворачивают материал и перетирают его друг о друга в корыте, разрушая глиняные комья и конгломераты, которые не удаляют распылительные штанги.
Своя машина для каждого материала: корытные мойки — для самой тяжёлой глины и самого крупного камня, лопастные мойки — для перевода связного материала в пульпу, мойки крупных фракций — для гравия с более лёгким загрязнением.
Мощные приводы: редукторы рассчитаны на высокий крутящий момент при оттирке; мощность приводов корытных моек — от 30 кВт до 160 кВт.
Опубликованный расход воды: расход воды указан для каждой модели, поэтому водоснабжение и промывочный грохот можно рассчитать вместе с мойкой.
Корытная мойка GLW — самая мощная машина для оттирки в линейке промывочного оборудования. В наклонном корыте вращаются длинные валы с тяжёлыми лопастями. Материал и вода поступают в нижний конец; лопасти поднимают, переворачивают и перетирают камень друг о друга, продвигая его вверх по корыту и разрушая глину, конгломераты и слабые породы. Глина и лёгкий мусор уносятся водой, а отмытый камень разгружается в верхнем конце.
Пять моделей с валами от 610 × 6 100 мм до 1 120 × 10 500 мм перерабатывают материал крупностью до 50–100 мм с производительностью от 25 до 175 т/ч. Приводы с высоким крутящим моментом мощностью от 30 кВт до 160 кВт вращают валы со скоростью 13–40 об/мин; масса машин — от 9 200 кг до 23 100 кг.
| РАЗМЕР (Ø x ДЛИНА) мм | Вескг | Макс. Крупность Материаламм | Макс. Производ.т/ч | Расход Водым³/ч | МощностькВт | Скоростьоб/мин | |
|---|---|---|---|---|---|---|---|
| GLW2420 | 610 x 6100 | 9 200 | 50 | 25–60 | 68.2 | 30 | 20–40 |
| GLW3630 | 910 x 8650 | 17 500 | 75 | 50–125 | 113.4 | 90 | 16–32 |
| GLW3635 | 910 x 10500 | 20 200 | 75 | 50–125 | 113.4 | 110 | 16–32 |
| GLW4430 | 1120 x 8650 | 21 750 | 100 | 75–175 | 170.5 | 132 | 13–26 |
| GLW4435 | 1120 x 10500 | 23 100 | 100 | 75–175 | 170.5 | 160 | 13–26 |
Расход воды — расчётный объём при максимальной производительности.

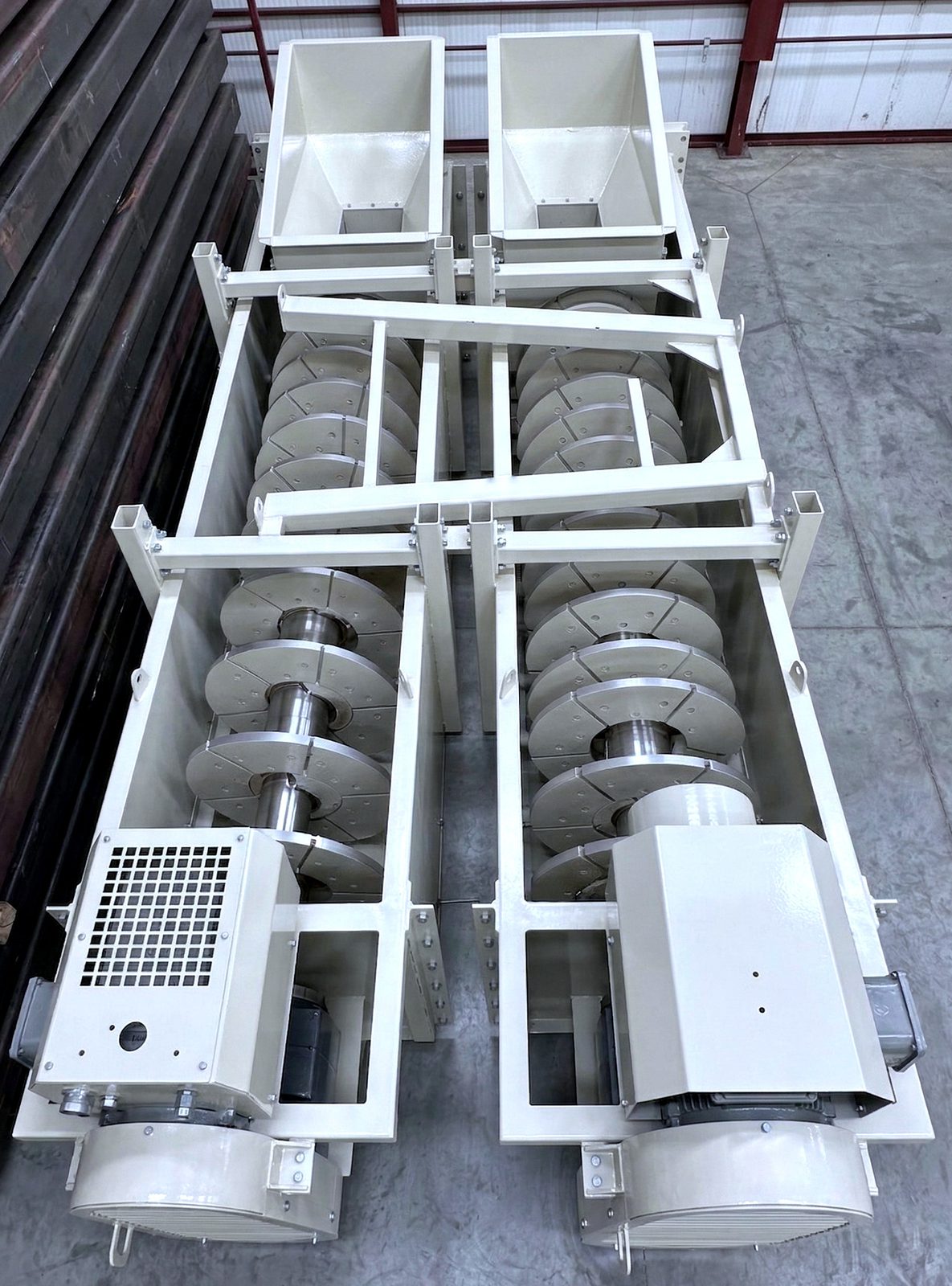

Лопастная мойка подготавливает трудный связный материал перед грохочением. Её ножи режут и перемешивают сухой или липкий материал с водой в корыте и превращают глину, грязь и органический мусор в однородную пульпу, которую затем смывает грохот. Такая подготовка питания может повысить эффективность грохочения до 15%.
Лопастные мойки GBM выпускаются с корытами 930 × 5 450 мм и 1 120 × 6 350 мм в одинарном или сдвоенном исполнении на 120–600 т/ч и крупность питания до 65–75 мм. Лопастная мойка работает почти горизонтально, под углом 0–5°, и не имеет сливного порога, поэтому весь материал и вся вода выходят в разгрузочном конце; именно поэтому она пропускает больше материала, чем мойка крупных фракций того же диаметра, и расходует меньше воды — около трети массы материала. Износостойкие компоненты и удобный доступ для обслуживания сокращают простои.
| Размер Корытамм | Вескг | Макс. Крупностьмм | Производ.т/ч | Расход Водым³/ч | Макс. МощностькВт | Скоростьоб/мин | |
|---|---|---|---|---|---|---|---|
| GBM3618S | 930 X 5450 | 5 300 | 65 | 120–190 | 65 | 30 | 16–32 |
| GBM4420 | 1120 X 6350 | 7 500 | 75 | 180–300 | 100 | 37.5 | 13–26 |
| GBM3618T | 930 X 5450 | 8 600 | 65 | 240–380 | 125 | 2 X 30 | 16–32 |
| GBM4420T | 1120 X 6350 | 13 800 | 75 | 360–600 | 200 | 2 X 37 | 13–26 |
S — одинарная, T — сдвоенная. Производительность и расход воды — типовые значения для лопастных моек этих типоразмеров; расход воды — расчётный объём при максимальной производительности.

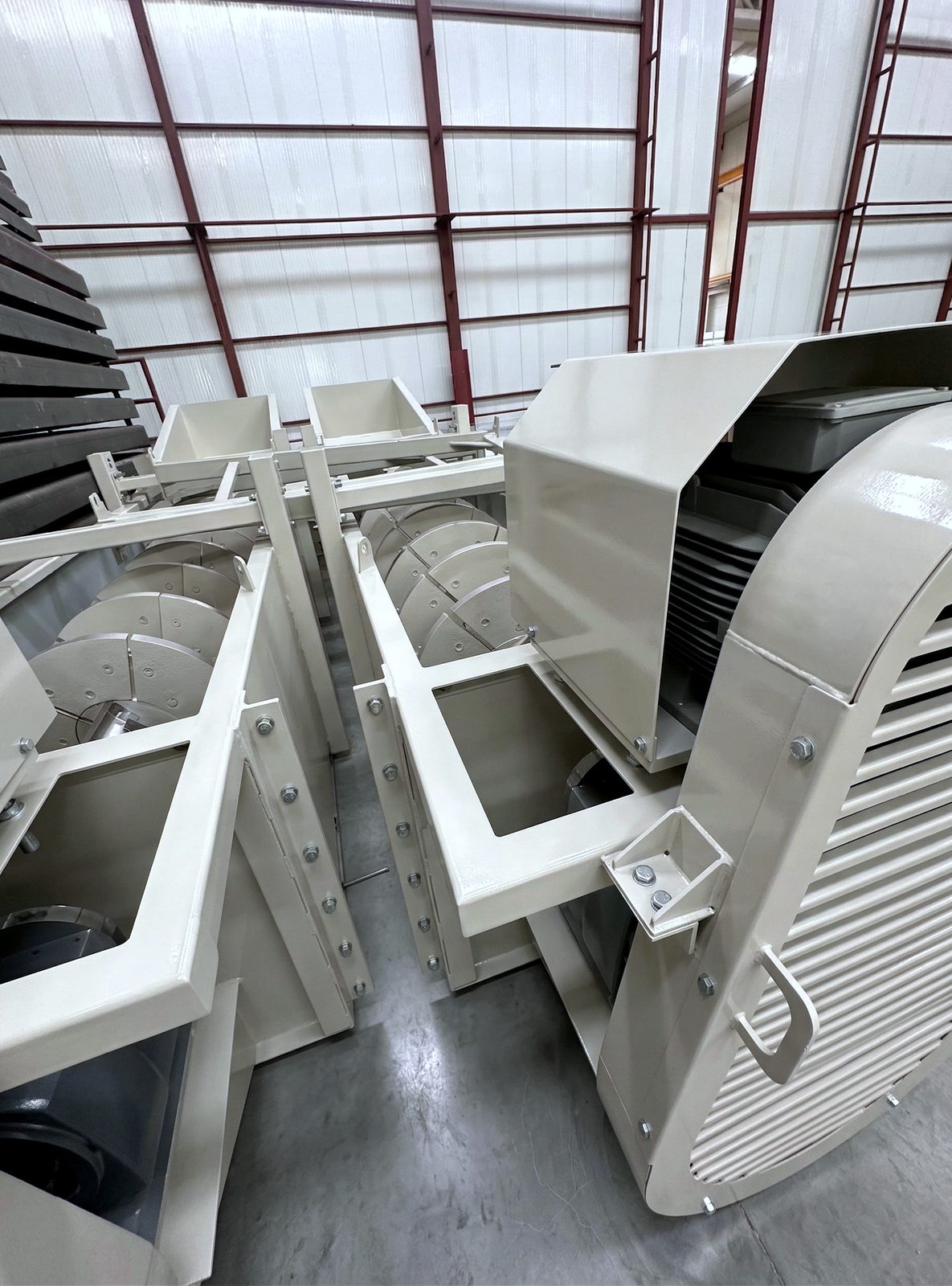

Мойка крупных фракций GCW — мощная спиральная мойка для гравия и щебня. Витки спиралей, вращающихся в наклонном корыте, оттирают материал и выносят его вверх из воды, а глина, ил и лёгкие примеси, такие как древесина и корни, уносятся со сливом.
Два типоразмера, 915 × 5 450 мм и 1 120 × 6 350 мм, выпускаются в одинарном (S) или сдвоенном (T) исполнении на 135–450 т/ч и крупность питания до 65–75 мм. Мощные редукторы и коррозионностойкие компоненты рассчитаны на длительную непрерывную работу.
| Размер Спиралимм | Ориентир. Вескг | Макс. Крупностьмм | Макс. Производ.т/ч | Расход Водым³/ч | Потребл. МощностькВт | Скоростьоб/мин | |
|---|---|---|---|---|---|---|---|
| GCW3618S | 915 x 5450 | 6 200 | 65 | 135–155 | 136.2 | 22 | 16–32 |
| GCW4420S | 1120 x 6350 | 9 300 | 75 | 175–225 | 170.5 | 30 | 13–26 |
| GCW3618T | 915 x 5450 | 10 990 | 65 | 270–315 | 203.8 | 2 x 22 | 16–32 |
| GCW4420T | 1120 x 6350 | 16 350 | 75 | 360–450 | 249.4 | 2 x 30 | 13–26 |
S — одна спираль, T — две спирали. Расход воды — расчётный объём при максимальной производительности.

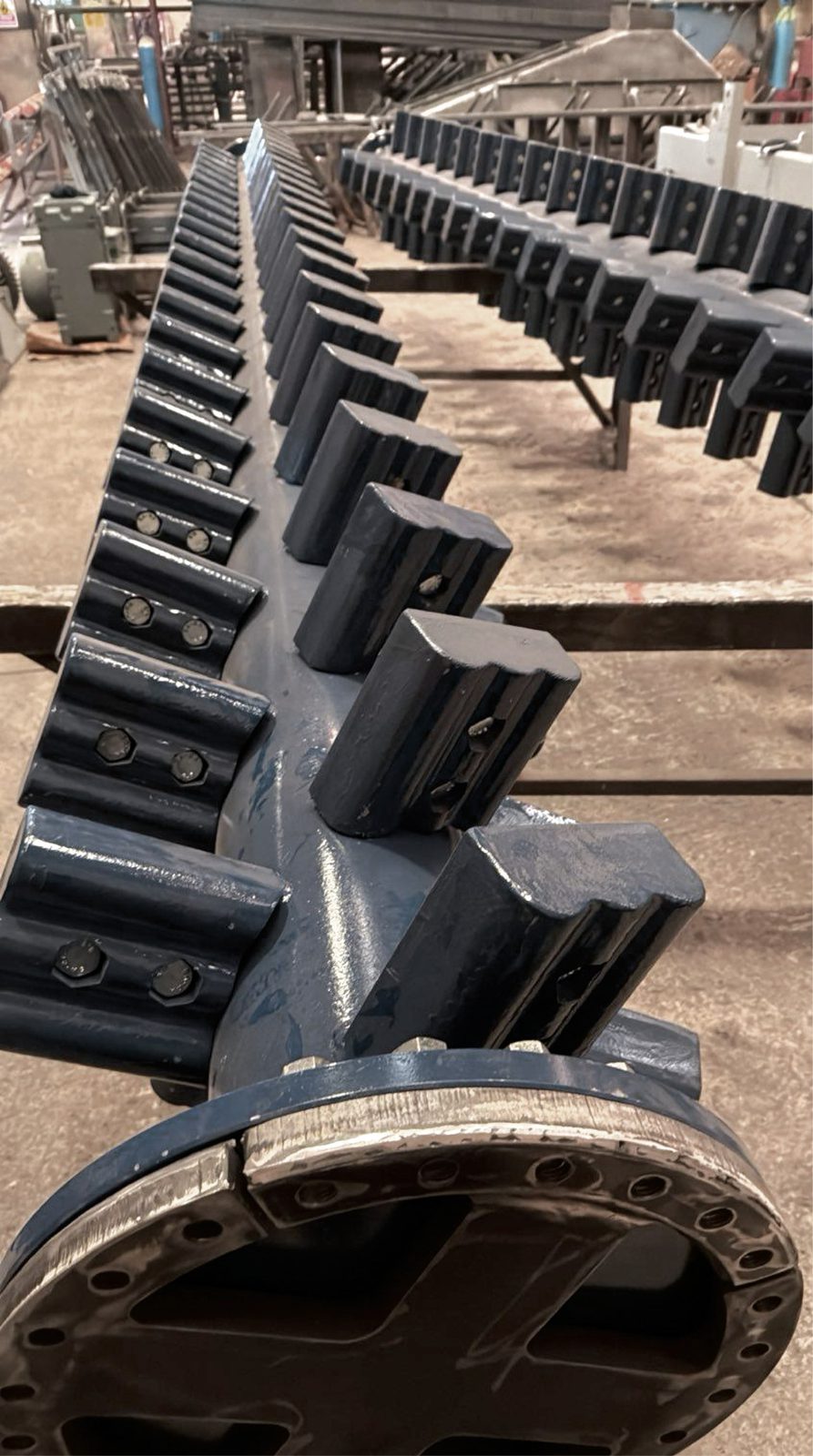

Вал GLW вне корыта. Это узел, который делает работу, и он же тот, который меняют.
На болтах, а не на сварке. Глину снимает камень, трущийся о камень, поэтому наконечники изнашиваются по замыслу — и снимаются по одному, без съёма вала.
Два болта на каждую лопасть через ступицу. Изношенный комплект меняют за смену; приваренный означает резак, слесаря и остывшее корыто.
Каждая лопасть смещена на несколько градусов относительно предыдущей, поэтому вал одновременно оттирает и транспортирует. Именно поэтому вал продвигает материал вдоль корыта, а не просто перемешивает его.
Один вал несёт нагрузку всех лопастей. Фланец на его конце — место соединения с приводом, вне воды.
Серии GLW, GBM и GCW охватывают задачи оттирки и промывки крупного материала производительностью от 25 до 600 т/ч. Корытные мойки принимают самый крупный и наиболее заглинизированный материал (до 100 мм); лопастные мойки и мойки крупных фракций — питание до 65–75 мм при более высокой производительности. Расход воды составляет примерно от 65 м³/ч у самой малой лопастной мойки до 249 м³/ч у сдвоенной мойки крупных фракций 1 120 × 6 350 мм. Сообщите нам содержание глины, крупность питания и производительность — инженеры GELEN порекомендуют подходящую машину.
Каждую корытную мойку рассчитывают под задачу. Сообщите содержание глины, крупность питания и производительность — подберём типоразмер.
Подберите типоразмерКорытная мойка очищает материал оттиркой: камень трётся о камень в воде под действием тяжёлых лопастей.
Гравий или щебень с глиной поступает в нижний конец наклонного корыта вместе с технологической водой.
Лопастные валы переворачивают материал и перетирают его друг о друга, разрушая глиняные комья и конгломераты.
Отделённые глина, ил и лёгкий мусор, например древесина и корни, уносятся со сливной водой.
Лопасти продвигают отмытый камень вверх по корыту к разгрузке, обычно на промывочный грохот с распылительными штангами.
Оборудование GELEN для оттирки и промывки крупного материала работает в производстве нерудных материалов, горнодобыче и переработке — там, где глина и мусор портят продукт.
Удаление глиняных комьев, плёнок и конгломератов с карьерного гравия и щебня, которые не может очистить промывочный грохот.
Оттирка руд и индустриальных минералов для отделения глины и шламов перед грохочением, классификацией или дальнейшим обогащением.
Промывка строительных отходов для удаления грунта, глины и всплывающего мусора, например древесины, из вторичных заполнителей.
Подготовка сухого или липкого питания в лопастной мойке, чтобы глина и грязь превратились в пульпу и смылись на грохоте.
Что серии GLW, GBM и GCW дают промывочной установке.
Корытные мойки — для тяжёлой глины и крупного камня, лопастные мойки — для липкого питания, мойки крупных фракций — для гравия с более лёгким загрязнением.
Корытные мойки GLW оттирают материал длинными тяжёлыми лопастными валами, которые перетирают материал о материал для тщательной очистки; лопасти сменные.
Приводы корытных моек мощностью от 30 кВт до 160 кВт медленно вращают валы со скоростью 13–40 об/мин и дают крутящий момент для оттирки без высоких скоростей, ускоряющих износ.
Лопастные мойки и мойки крупных фракций выпускаются в одинарном и сдвоенном исполнении, поэтому производительность подбирается в диапазоне от 120 до 600 т/ч.
Расход воды указан для каждой модели, поэтому насосы, трубопроводы и промывочные грохоты рассчитываются вместе с мойкой.
GELEN поставляет питатели, промывочные грохоты, спиральные классификаторы и пескомоечные установки, которые работают вместе с корытной мойкой.
Корытные мойки и мойки крупных фракций устанавливаются между питанием и промывочным грохотом. Смытая на грохоте песчаная фракция затем поступает в спиральный классификатор или пескомоечную установку.
Каждый комплекс устроен по-своему. Пришлите свой — скажем, где в нём встанет корытная мойка и что изменится на последующем оборудовании.
Проверьте мой комплексВсе три машины очищают крупный материал в воде. Они различаются интенсивностью оттирки и питанием, для которого подходят.
| Корытная Мойка (GLW) | Лопастная Мойка (GBM) | Мойка Крупных Фракций (GCW) | |
|---|---|---|---|
| Принцип действия | Лопастные валы перетирают материал о материал | Ножи режут и перемешивают питание в пульпу | Витки спирали оттирают и транспортируют |
| Лучше всего для | Тяжёлая глина и конгломераты | Сухое, липкое или связное питание перед грохочением | Гравий с глинистыми плёнками и лёгким мусором |
| Макс. крупность питания | 50–100 мм | 65–75 мм | 65–75 мм |
| Производительность | 25–175 т/ч | 120–600 т/ч | 135–450 т/ч |
| Мощность привода | 30–160 кВт | от 30 кВт до 2 × 37 кВт | от 22 кВт до 2 × 30 кВт |
Не уверены, что выбрать? Опишите задачу — инженер скажет, что выбрать и чем придётся поступиться при другом варианте.
Что подойдёт?Технические руководства и отраслевые организации для производителей нерудных материалов.
Корытная мойка — это мощная машина для оттирки глинистого гравия и щебня. В наклонном корыте, заполненном материалом и водой, вращаются длинные валы с лопастями. Лопасти переворачивают камень и перетирают его друг о друга, разрушая глиняные комья, плёнки и конгломераты, и одновременно продвигают материал к разгрузке.
Глина, ил и всплывающий мусор уходят со сливной водой. Затем отмытый камень ополаскивается на грохоте с распылительными штангами. Корытные мойки GELEN GLW охватывают производительность от 25 до 175 т/ч при крупности материала до 50–100 мм.
Промывочный грохот с распылительными штангами смывает рыхлые загрязнения и мелкие частицы, но не может разрушить глиняные комья или налипшую на камень глину. Если содержание глины высокое или глина пластичная и липкая, материал сначала нужно подвергнуть оттирке — именно это делает корытная мойка. Затем промывочный грохот после корытной мойки смывает отделённую глину.
Корытная мойка оттирает интенсивнее всех: тяжёлые лопастные валы перетирают материал о материал, поэтому она подходит для тяжёлой глины и конгломератов. Лопастная мойка режет и перемешивает сухое или липкое питание с водой, превращая глину и грязь в пульпу перед грохочением. Мойка крупных фракций витками спирали оттирает и транспортирует гравий с более лёгкими глинистыми плёнками и отделяет всплывающие древесину и корни.
GELEN выпускает все три машины: корытные мойки GLW, лопастные мойки GBM и мойки крупных фракций GCW.
Корытные мойки GLW перерабатывают 25–175 т/ч при максимальной крупности материала 50 мм (GLW2420), 75 мм (GLW3630 и GLW3635) и 100 мм (GLW4430 и GLW4435). Лопастные мойки GBM перерабатывают 120–600 т/ч, а мойки крупных фракций GCW — 135–450 т/ч; обе серии принимают питание крупностью до 65–75 мм и выпускаются в одинарном и сдвоенном исполнении.
Расчётный расход воды при максимальной производительности составляет около 68 м³/ч у GLW2420, 113 м³/ч у GLW3630 и GLW3635 и 171 м³/ч у GLW4430 и GLW4435. Лопастным мойкам GBM требуется примерно 65–200 м³/ч, а мойкам крупных фракций GCW — около 136–249 м³/ч в зависимости от типоразмера и исполнения. Промывочному грохоту после мойки нужна дополнительная вода для форсунок.
Да. Строительные отходы часто содержат грунт, глину и лёгкие примеси, например древесину. Оттирка в корытной мойке или мойке крупных фракций отделяет грунт и выносит лёгкий материал, а следующий за ней грохот ополаскивает продукт — в результате вторичный заполнитель получается чище.
Основную нагрузку несут концы лопастей, футеровка корыта, уплотнения валов и подшипники. Лопасти на валах корытных моек GELEN сменные, поэтому изношенные концы можно заменить без замены вала. Регулярный осмотр износа лопастей и состояния привода поддерживает стабильную эффективность оттирки, ведь изношенные концы снижают качество очистки раньше, чем производительность.
Корытная мойка, лопастная мойка или мойка крупных фракций устанавливается после питателя и перед промывочным грохотом. Она отделяет глину от камня, промывочный грохот смывает её распылительными штангами и сортирует камень, а грязная вода с песком поступает на спиральный классификатор или в пескомоечную установку. Если оттирка стоит первой, грохот и песковая линия получают материал, уже освобождённый от глиняных комьев.
