Спиральные классификаторы и шнековые мойки GELEN промывают, классифицируют и обезвоживают песок в одной машине. Ил и глина уходят со сливной водой, а спираль поднимает чистый песок вверх по наклону, где с него стекает вода, и разгружает продукт, который можно сразу отправлять на склад. Две серии охватывают как компактные установки, так и высокопроизводительные линии: спиральные классификаторы HY и мойки мелких фракций GFW, каждая в одно- и двухспиральном исполнении.
Промывка, классификация и обезвоживание: в корыте песок промывается, через сливной порог уходят ил и глина, а поднимающаяся спираль обезвоживает продукт — для большинства песков для бетона и асфальта отдельная стадия обезвоживания не нужна.
Одна или две спирали: обе серии включают одно- и двухспиральные машины, поэтому больший объём песка можно переработать без перехода на более длинную машину.
Два класса производительности: компактные классификаторы HY подходят для небольших линий по производству песка и предприятий с ограниченным водоснабжением; мойки GFW перерабатывают до 725 т/ч благодаря длинным спиралям большого диаметра.
Тихоходно и просто: спираль вращается с низкой скоростью (5–21 об/мин в серии GFW), поэтому износ, шум и энергопотребление остаются низкими, а обслуживание — простым.
Серия HY — компактный спиральный классификатор GELEN. Каждая машина представляет собой наклонное корыто со спиральным валом по всей его длине. Песчаная пульпа подаётся в ванну в нижней части корыта, где вода уносит ил, глину и очень мелкие частицы через сливной порог. Более тяжёлый песок оседает на спираль, которая транспортирует его вверх по наклону и выводит из воды. На надводном участке с песка стекает вода, прежде чем он ссыпается с разгрузочного лотка.
Классификаторы HY выпускаются в односпиральном (HY880, HY660) и двухспиральном (HY1100-2, HY880-2, HY660-2, HY550-2) исполнении. Обозначение модели указывает на спираль: у HY880 спираль Ø800 мм длиной 8 000 мм. Производительность — от 30 до 160 т/ч для песка фракций 0–3 мм и 0–7 мм, мощность привода — от 5,5 кВт до 2 × 11 кВт.

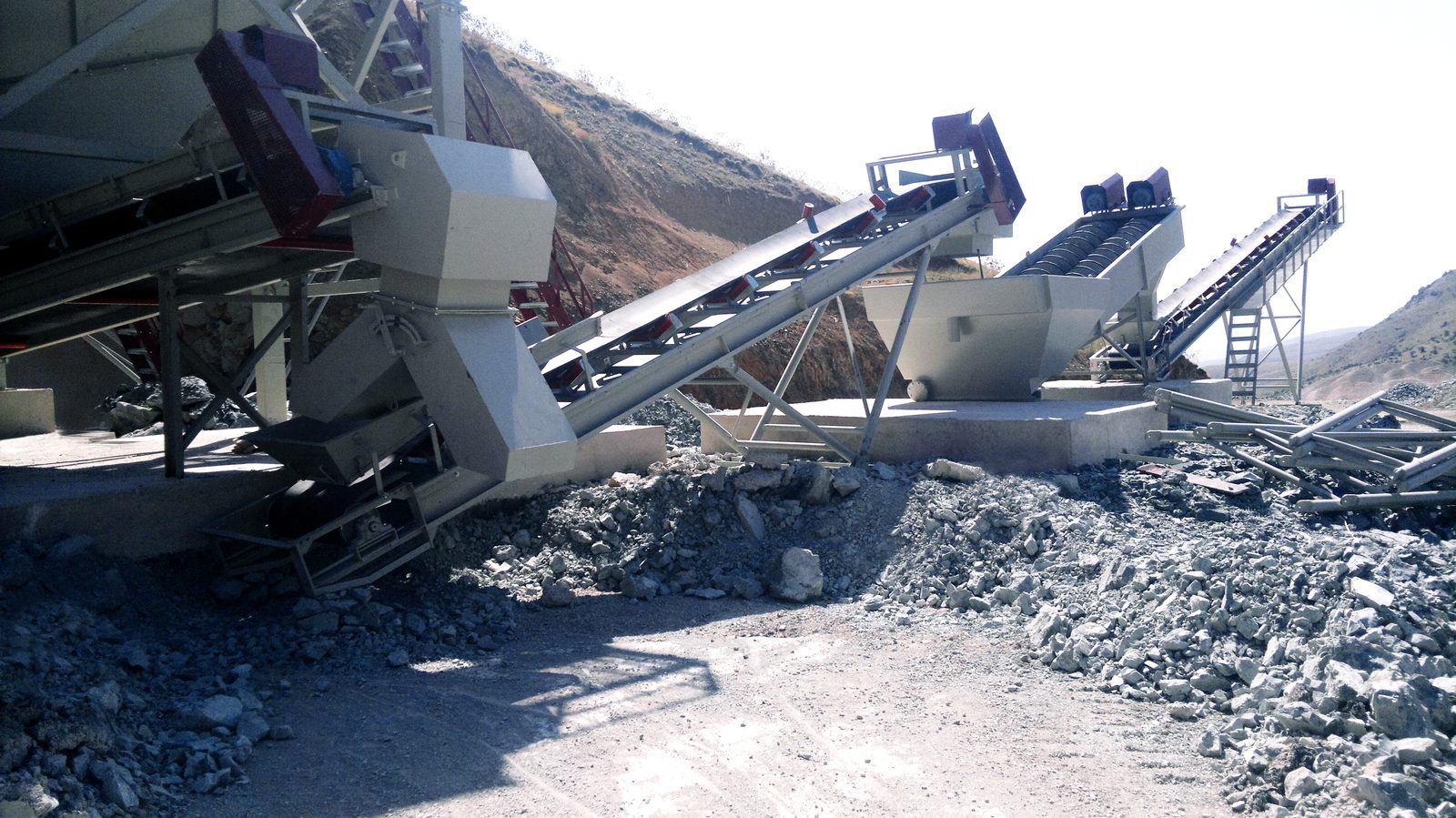

Типичная установка HY располагается под грохотом мокрого грохочения или после дробилки VSI: классификатор принимает песчаную фракцию и превращает её в промытый обезвоженный продукт, соответствующий требованиям к бетону и асфальту.
| СПИРАЛЬ Ø x ДЛИНА мм | ПРОИЗВОД. 0–3 мм т/ч | ПРОИЗВОД. 0–7 мм т/ч | МощностькВт | Вескг | ||
|---|---|---|---|---|---|---|
| Односпиральный | HY880 | Ø800 x 8000 | 75 | 100 | 11 | 4 500 |
| Односпиральный | HY660 | Ø600 x 6000 | 30 | 45 | 5.5 | 2 500 |
| Двухспиральный | HY1100-2 | Ø1000 x 10000 - 2 | 110 | 160 | 2 x 11 | 6 500 |
| Двухспиральный | HY880-2 | Ø800 x 8000 - 2 | 110 | 160 | 2 x 11 | 6 500 |
| Двухспиральный | HY660-2 | Ø600 x 6000 - 2 | 55 | 85 | 2 x 5.5 | 3 500 |
| Двухспиральный | HY550-2 | Ø500 x 5000 - 2 | 40 | 60 | 2 x 4 | 2 700 |
Производительность указана для песка фракций 0–3 мм и 0–7 мм. Фактическая производительность зависит от гранулометрического состава питания, содержания мелких частиц и расхода воды.
Серия GFW — высокопроизводительная шнековая мойка для песка. Длинные спирали большого диаметра дают песку больше времени в ванне и на дренажном участке, поэтому мойки GFW удаляют ил, глину и сверхтонкие загрязнения из песка по спецификации при производительности до 725 т/ч.
Четыре размера спирали — от 915 × 7 620 мм до 1 676 × 10 670 мм — выпускаются в односпиральном (S) или двухспиральном (T) исполнении. Мощные редукторы вращают спирали со скоростью 5–21 об/мин в зависимости от типоразмера, а расход воды указан для каждой модели, поэтому водный контур можно рассчитать вместе с мойкой.
Мойки GFW выбирают, когда предприятие выпускает большие объёмы песка для бетона или асфальта или когда песок нужно очистить до более жёсткого ограничения по мелким частицам, чем позволяет компактный классификатор.
| Размер Спиралимм | Крупность Питаниямм | Макс. Производ.т/ч | Расход Водым³/ч | Потребл. МощностькВт | Скоростьоб/мин | |
|---|---|---|---|---|---|---|
| GFW3625S | 915 x 7620 | 10 | 22–90 | 163.5 | 11 | 10–21 |
| GFW4432S | 1120 x 9700 | 10 | 35–160 | 391 | 18.5 | 8–17 |
| GFW5434S | 1370 x 10010 | 10 | 60–250 | 475.1 | 30 | 7–14 |
| GFW6636S | 1676 x 10670 | 10 | 90–360 | 589 | 45 | 5–11 |
| GFW3625T | 915 x 7620 | 10 | 45–180 | 284.1 | 2 x 11 | 10–21 |
| GFW4432T | 1120 x 9700 | 10 | 70–315 | 635 | 2 x 18.5 | 8–17 |
| GFW5434T | 1370 x 10010 | 10 | 125–495 | 840.3 | 2 x 30 | 7–14 |
| GFW6636T | 1676 x 10670 | 10 | 180–725 | 993.1 | 2 x 45 | 5–11 |
S — одна спираль, T — две спирали. Максимальная крупность питания 10 мм. Расход воды — расчётный объём при максимальной производительности.

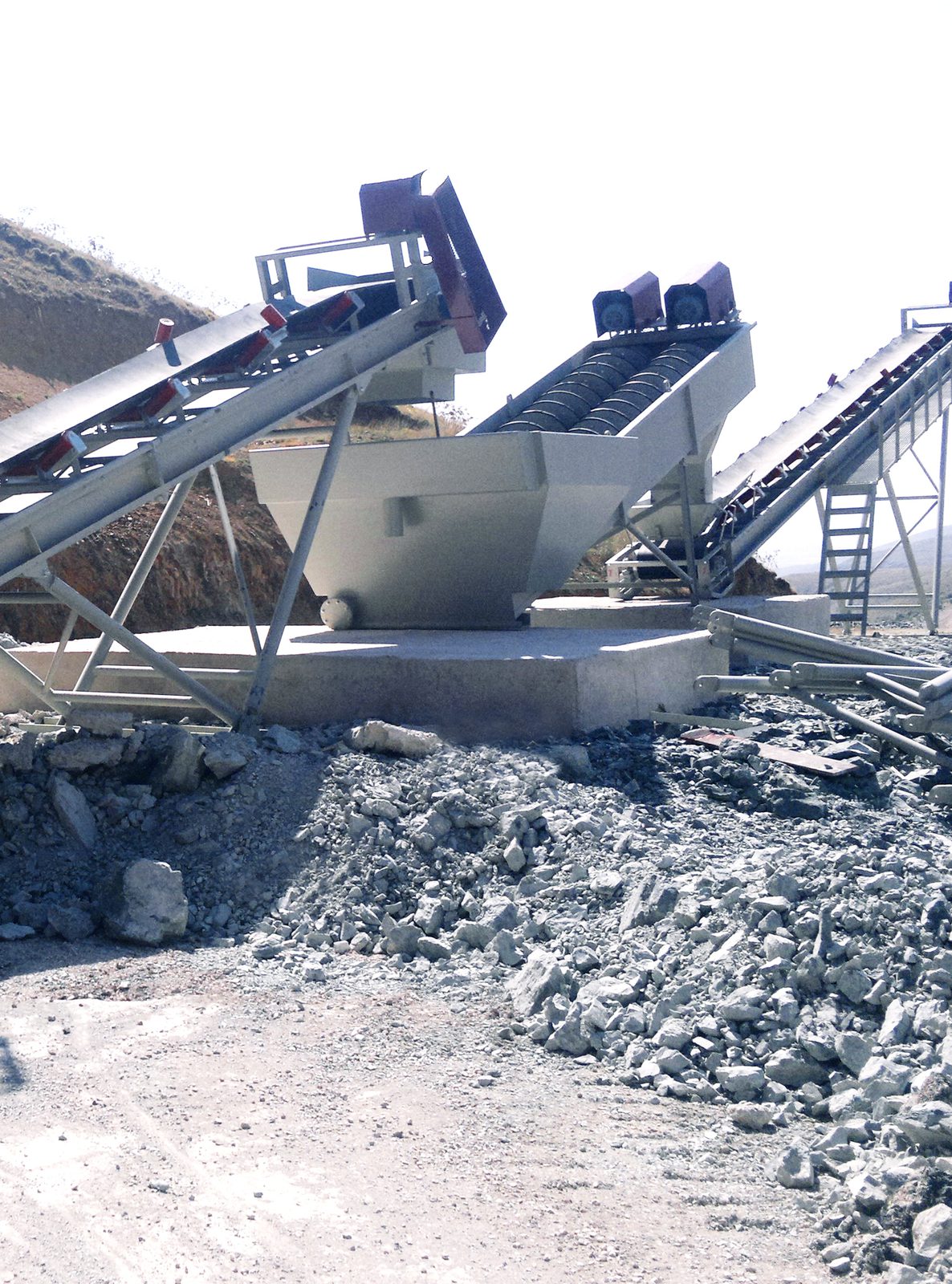

Двухспиральная установка HY на карьере. Пять узлов, которые стоит назвать.
Спираль поднимает осевший песок вверх по наклону, а вода стекает вниз, к сливному порогу. Изнашивается передняя кромка витка: изношенные кромки снижают и производительность, и обезвоживание, поэтому витки спирали осматривают по графику.

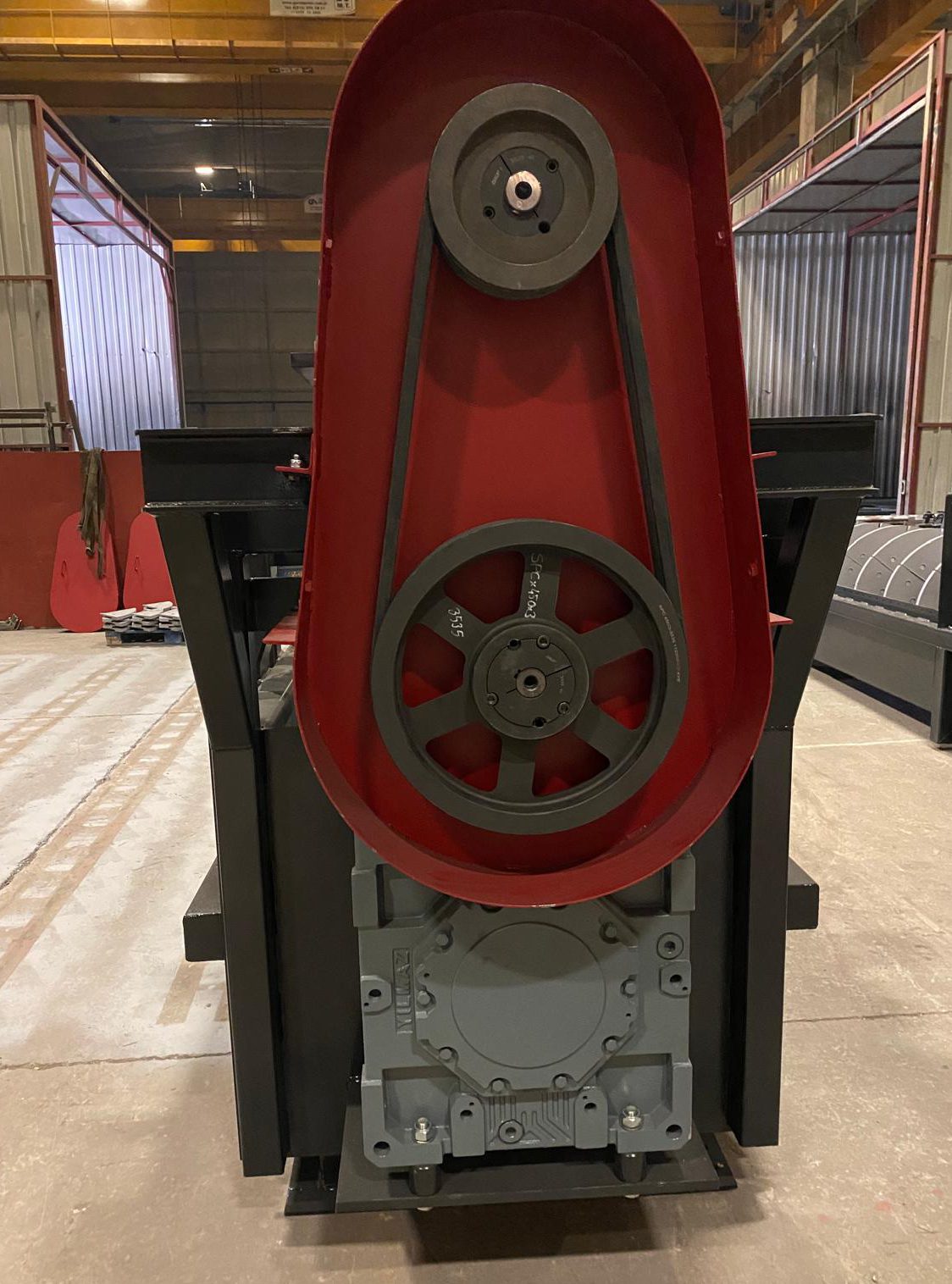

Редукторный привод в верхнем конце, выше уровня воды. Ни двигатель, ни редуктор никогда не оказываются в пульпе.
Здесь песок оседает, а ил остаётся в суспензии. Соотношение расхода воды, подачи и скорости спирали и определяет, где проходит граница отделения мелких частиц.
Ил и сливная вода уходят через эту кромку. Что уйдёт через порог, а что останется, решается именно здесь, поэтому условия в ванне у порога значат не меньше, чем расход подаваемой воды.
Герметичный, со смазкой на весь срок службы, работает ниже уровня пульпы. Это самое трудное место машины, и всё решает уплотнение.
Спиральные классификаторы GELEN охватывают задачи промывки песка производительностью от 22 т/ч до 725 т/ч. Серия HY предлагает спирали от Ø500 мм до Ø1 000 мм длиной от 5 до 10 м; серия GFW — спирали от 915 мм до 1 676 мм длиной от 7,6 до 10,7 м. Обе серии включают одно- и двухспиральные машины. Сообщите нам гранулометрический состав питания, содержание мелких частиц и требуемый продукт — инженеры GELEN подберут классификатор и его водный контур для вашего предприятия.
Каждый спиральный классификатор рассчитывают под задачу. Сообщите гранулометрический состав питания, требуемый продукт и производительность — подберём типоразмер.
Подберите типоразмерСпиральный классификатор объединяет три процесса в одном корыте. Соотношение расхода воды, подачи и скорости спирали определяет, где проходит граница отделения мелких частиц и насколько сухим выходит продукт.
Песчаная пульпа с грохота мокрого грохочения, из зумпфа или от дробилки поступает в ванну в нижней части наклонного корыта.
Вода течёт к сливному порогу и выносит из корыта ил, глину и сверхтонкие частицы.
Более тяжёлый песок оседает на вращающуюся спираль, которая поднимает его вверх по наклону и выводит из ванны.
Выше уровня воды с песка по мере движения стекает вода, а затем он ссыпается с лотка на складской конвейер.
Спиральные классификаторы GELEN работают в производстве нерудных материалов, горнодобыче и переработке — везде, где песок должен выходить чистым, классифицированным и обезвоженным.
Промывка природного и дроблёного песка от ила и глины, которые ухудшают бетонные и асфальтовые смеси, с получением продуктов фракций 0–3 мм и 0–7 мм.
Очистка богатого мелочью песка после дробилки VSI, чтобы искусственный песок укладывался в ограничения по мелким частицам для бетона.
Промывка и обезвоживание песчаных фракций на обогатительных фабриках и предприятиях по производству промышленного песка, где продукт продаётся по спецификации.
Промывка песчаной фракции строительных отходов от грунта и лёгких примесей, чтобы вторичный песок можно было использовать повторно.
Инженерные решения, заложенные в спиральные классификаторы и шнековые мойки GELEN.
Одно корыто со спиралью заменяет отдельные машины для промывки, классификации и обезвоживания большинства песков и сокращает длину технологической линии.
Обе серии включают одно- и двухспиральные машины, поэтому производительность можно подобрать под предприятие без перехода на более длинную машину.
Классификаторы HY обслуживают компактные линии от 30 т/ч; мойки GFW перерабатывают песок по спецификации при высокой производительности до 725 т/ч.
Спирали вращаются медленно — 5–21 об/мин в серии GFW, — поэтому абразивный износ, энергопотребление и затраты на обслуживание остаются низкими даже на твёрдых остроугольных песках.
В таблице GFW указан расход воды для каждой модели, поэтому насосы, трубопроводы и оборотное водоснабжение проектируются вместе с мойкой.

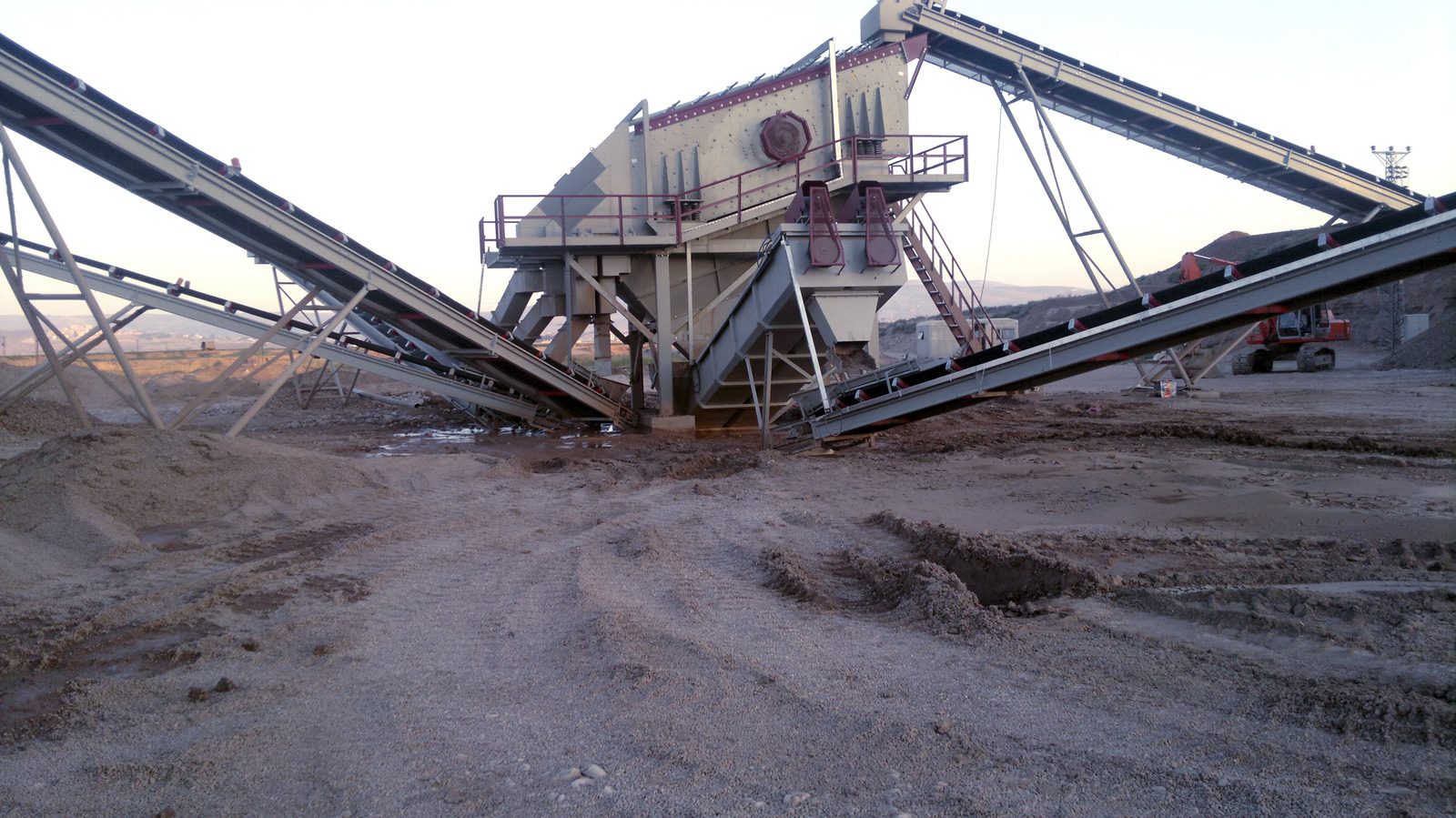

GELEN проектирует грохоты, дробилки, конвейеры и промывочное оборудование вокруг классификатора, поэтому вся линия производства песка рассчитывается как единая система.
На большинстве предприятий спиральный классификатор принимает песчаную фракцию после мокрого грохочения или дробилки VSI и выдаёт готовый песок. Если из сливной воды нужно извлечь очень мелкий песок, за ним устанавливают пескомоечную установку с гидроциклонами.
Каждый комплекс устроен по-своему. Пришлите свой — скажем, где в нём встанет спиральный классификатор и что изменится на последующем оборудовании.
Проверьте мой комплексНа заводе по производству песка и гравия материал промывают три машины. Они решают разные задачи и часто работают вместе.
| Спиральный Классификатор | Пескомоечная Установка (GSP) | Корытная Мойка | |
|---|---|---|---|
| Основная задача | Промывка, классификация и обезвоживание песка | Извлечение мелкого песка из пульпы и его обезвоживание | Оттирка глины и конгломератов с крупного материала |
| Материал | Песок (питание GFW до 10 мм) | Песок в пульпе | Гравий и щебень с глиной |
| Извлечение мелкого песка | Частицы мельче границы разделения уходят со сливом | Гидроциклоны извлекают мелкий песок, который ушёл бы в слив | Не предназначена для песка |
| Продукт | Обезвоженный песок | Песок низкой влажности с обезвоживающего грохота | Отмытый крупный материал на промывочный грохот |
| Типичное место в схеме | После мокрого грохочения или дробилки VSI | На сливе спирального классификатора или вместо классификатора | Перед мокрым грохочением |
См. пескомоечные установки и корытные мойки.
Не уверены, что выбрать? Опишите задачу — инженер скажет, что выбрать и чем придётся поступиться при другом варианте.
Что подойдёт?
Технические руководства и отраслевые организации для производителей песка и щебня.
Спиральный классификатор — это наклонное корыто с вращающейся спиралью (шнеком) по всей длине. Песчаная пульпа подаётся в ванну в нижней части. Вода течёт к сливному порогу и выносит из корыта ил, глину и очень мелкие частицы, а более тяжёлый песок оседает на спираль.
Спираль транспортирует осевший песок вверх по наклону и выводит его из воды. На участке выше уровня воды песок обезвоживается и выходит из разгрузочного лотка промытым, классифицированным и обезвоженным продуктом. GELEN выпускает спиральные классификаторы серии HY (30–160 т/ч) и более крупные мойки мелких фракций серии GFW (22–725 т/ч).
Оба термина обозначают один и тот же тип машины. Название «спиральный классификатор» подчёркивает классификацию на сливном пороге, а «шнековая мойка» или «мойка мелких фракций» — промывку песка. В обоих случаях наклонное корыто и спираль промывают, классифицируют и обезвоживают песок.
В линейке GELEN серия HY — компактный спиральный классификатор, а серия GFW — высокопроизводительная мойка мелких фракций с более длинными спиралями большего диаметра для песка по спецификации при высокой производительности.
В двухспиральной машине две спирали работают в одном корыте, и она перерабатывает значительно больше песка, чем односпиральная машина того же типоразмера. Например, в серии HY односпиральный HY880 рассчитан на 75 т/ч песка фракции 0–3 мм, а двухспиральный HY880-2 — на 110 т/ч; в серии GFW двухспиральные модели (T) перерабатывают примерно вдвое больше, чем односпиральные (S).
Выбирайте односпиральную машину, когда производительность по песку умеренная или ширина площадки ограничена, и двухспиральную — когда производительность высокая или планируется расширение.
Граница между сохраняемым песком и вымываемыми мелкими частицами зависит от расхода воды, подачи и условий в ванне у сливного порога. Больше воды или более быстрый восходящий поток выносят более крупные частицы; при меньшем расходе воды в продукте остаётся больше мелкого песка.
На практике операторы подбирают расход воды под подачу так, чтобы ил и глина уходили со сливом, а товарный мелкий песок оставался на спирали. Если теряется ценный мелкий песок, его можно извлечь из слива пескомоечной установкой с гидроциклонами.
Спиральный классификатор — простая тихоходная машина, хорошо подходящая для промывки и обезвоживания песка для бетона и асфальта, когда небольшая потеря самых мелких частиц допустима.
Пескомоечная установка с гидроциклонами и обезвоживающим грохотом, например серия GELEN GSP, извлекает больше мелкого песка и даёт более сухой продукт — ценой насоса, циклонов и вибрационного грохота. Многие предприятия используют обе машины: спиральный классификатор производит основной песок, а пескомоечная установка извлекает мелкий песок из его слива.
Расход воды зависит от типоразмера машины, производительности и того, сколько ила и глины нужно удалить. Для серии GELEN GFW расчётный расход воды при максимальной производительности составляет примерно от 164 м³/ч у GFW3625S до 993 м³/ч у GFW6636T; значения для каждой модели приведены в таблице характеристик.
Водный контур — насосы, трубопроводы, отстойники или оборотное водоснабжение — следует проектировать вместе с классификатором.
Серия HY охватывает от 30 до 160 т/ч для песка фракций 0–3 мм и 0–7 мм — от односпирального HY660 до двухспиральных HY1100-2 и HY880-2. Серия GFW охватывает от 22 до 725 т/ч — от односпиральной GFW3625S до двухспиральной GFW6636T.
Фактическая производительность зависит от гранулометрического состава питания, содержания мелких частиц и расхода воды, поэтому GELEN подбирает машину по данным вашего материала.
Да. Дробилки VSI дают песок с хорошей формой зерна, но часто с большим содержанием мелких частиц, чем допускают требования к бетону. Спиральный классификатор после VSI вымывает избыток мелочи через слив и выдаёт обезвоженный искусственный песок — это одно из самых распространённых применений серий HY и GFW.
