Наклонный vs Горизонтальный vs Банановый — Какой Выбрать?

Три Типа Грохотов за 60 Секунд

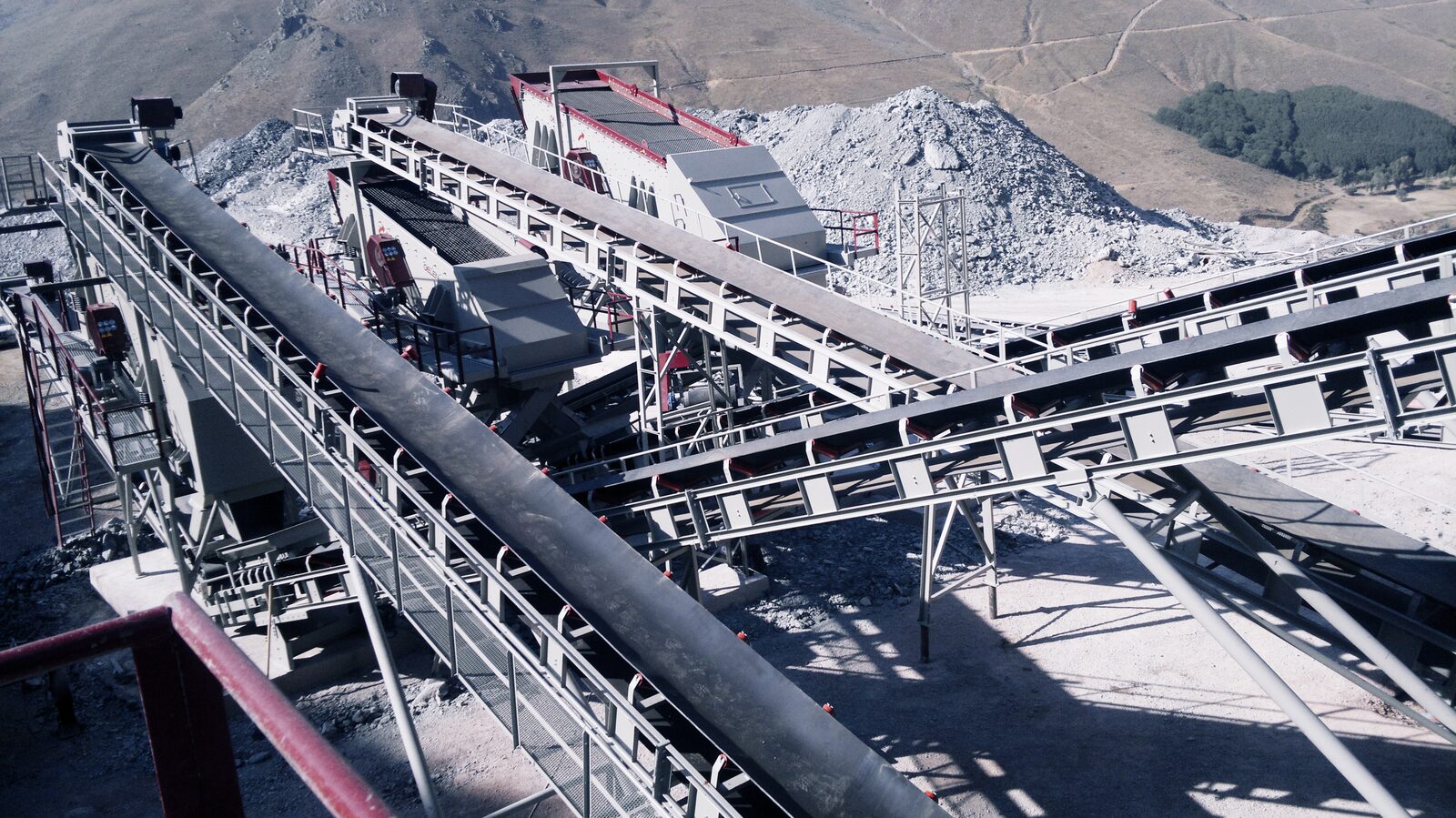

Наклонный грохот — рабочая лошадка

Наклонный вибрационный грохот устанавливается под углом 15° — 25° и использует один вал с эксцентриковыми противовесами для генерации кругового движения. Гравитация выполняет большую часть работы по перемещению материала по деке. Наклонные грохоты механически просты, недорогие и с высокой производительностью. Серия GELEN STE — типичный двухподшипниковый наклонный грохот кругового движения с центром тяжести.

Лучше всего: грубый скальпинг, стандартный подбор щебня, мобильные заводы, самый низкий CAPEX. Слабость: требует высоты (дека крутая) и точность падает на тонких срезах ниже 10 мм.

Горизонтальный грохот — инструмент точности

Горизонтальный грохот устанавливается под углом 0° — 10° и использует два или три вала для генерации эллиптического или линейного движения. Без помощи гравитации в перемещении слоя движение должно выполнять всю работу — что означает, что оператор может независимо настраивать время удержания и точность грохочения. Серия GELEN ETE использует трехвальный эллиптический привод.

Лучше всего: тонкий подбор, липкое и мокрое питание, установки с малой высотой, мобильные заводы. Слабость: более высокий CAPEX, большая механическая сложность, меньшая производительность на квадратный метр на грубых срезах.

Банановый грохот — финишер высокой производительности

Банановый грохот использует несколько уклонов деки — обычно 30°-40° на конце подачи, постепенно опускаясь до 0°-10° на разгрузочном конце. Крутая верхняя секция ускоряет слой для быстрой стратификации; более пологая нижняя секция дает мелким частицам достаточно времени удержания. Результат: в 1,5 — 2 раза большая производительность, чем у наклонного или горизонтального грохота того же размера на задачах подбора от грубого до тонкого.

Лучше всего: очень высокий тоннаж, подбор полного спектра в одной машине, обезвоживание. Слабость: самый высокий CAPEX, сложная конструкция деки, требует наибольшей высоты, и крутой угол на конце подачи тяжел для сит.

Таблица Сравнения Бок о Бок

Те же критерии, оцененные от одной до пяти звезд, по трем типам грохотов.

Схема Принятия Решений — 5 Вопросов

Ответьте на эти пять вопросов по порядку. Первый решающий ответ выигрывает.

• 1. Ваше питание мокрое, липкое или загрязнено глиной? → Если да, выбирайте горизонтальный (Серия ETE). Эллиптическое движение очищает глину и предотвращает забивание гораздо лучше, чем круговое движение.
• 2. Нужен точный подбор ниже 10 мм? → Если да, выбирайте горизонтальный. Более длительное время удержания на плоской деке дает мелким частицам больше шансов найти отверстие.
• 3. Высота завода серьезно ограничена? → Если да, выбирайте горизонтальный. Низкий угол деки и компактная рама подходят для модернизации и мобильных установок.
• 4. Нужна максимальная производительность по грубому материалу выше 500 т/ч? → Если да, выбирайте банановый (или два наклонных параллельно). Банановые грохоты имеют самую высокую производительность на м² для задач от грубого до тонкого.
• 5. Бюджет — главное ограничение, или применение — стандартный подбор щебня? → Если да, выбирайте наклонный (Серия STE). Самый низкий CAPEX, самый низкий OPEX, самая простая механическая конструкция. Правильный ответ для 80% стандартных заводов.

Когда Наклонный Побеждает Горизонтальный — Практические Случаи

• Первичный скальпинг после щековой дробилки. Высокоударная среда с большой подачей крошит хлипкие горизонтальные рамы. Наклонные грохоты чисто обрабатывают питание 200+ мм. Для скальпинга горной массы соедините наклонный STE с грохотом гризли Серия ITE перед щекой.
• Стандартная градация щебня (0/4, 4/8, 8/16, 16/32 мм). 3-дековый STE наклонный обрабатывает это эффективно при более низкой стоимости, чем 3-дековый горизонтальный грохот той же ширины.
• Мобильные и переносные заводы. Наклонные грохоты механически проще, легче и дешевле для монтажа на гусеничном или колесном шасси. Большинство мобильных дробилок и грохотов используют наклонные грохоты.
• Бюджетно-чувствительные операции. Более низкий CAPEX, более низкий OPEX, более простые подшипники и эксцентрик. Общая стоимость владения за 10 лет обычно на 30–40% ниже, чем у горизонтального грохота той же производительности.

Когда Горизонтальный Побеждает Наклонный

• Мокрый песок, операция обезвоживания, суспензии. Горизонтальные грохоты с эллиптическим движением очищают воду и глину гораздо быстрее, чем наклонное круговое движение. Стандарт для мойки песка и гравия.
• Подготовка угля, липкие руды. Уголь часто поступает с 8–15% влажности и загрязнением глиной. Горизонтальный ETE обрабатывает это без забивания.
• Перерабатывающие потоки со смешанным чешуйчатым материалом. Строительные отходы, кусочки шин и измельченные материалы упаковываются и заклиниваются на наклонной проволочной сетке. Горизонтальное эллиптическое движение держит слой свободным.
• Третичный тонкий подбор продукта. Если нужно сделать чистый срез 4 мм или 2 мм, эффективность горизонтального грохочения на нижней деке значительно выше, чем у наклонного.
• Установки с малой высотой. Проекты модернизации, подвальные заводы, мобильные заводы. Горизонтальные грохоты обычно на 20–30% короче от загрузочной кромки до разгрузки, чем наклонный грохот той же площади.

Когда Банановый Побеждает Оба

• Подбор одного грохота 500+ т/ч с полным диапазоном PSD. Один банановый может сделать то, для чего нужно было бы два наклонных грохота параллельно. Компромисс — 1,5–2× CAPEX одного наклонного.
• Железная руда, уголь и другие минералы с высоким тоннажем. Когда эксплуатационная стоимость на тонну управляет экономикой, банановые грохоты выигрывают на достаточно длительных часах работы для амортизации CAPEX.
• Предварительное обезвоживание перед центрифугами или фильтрами. Банановые грохоты сочетают высокопроизводительное грохочение с эффективным обезвоживанием на более крутой верхней деке.

Банановые грохоты обычно не являются правильным выбором для: щебеночных заводов ниже 400 т/ч, мобильных заводов или любой установки, которая ставит простоту и низкий CAPEX выше пиковой производительности.

Сравнение Затрат — CAPEX и OPEX

Ориентировочные цифры для 250 т/ч, 3-декового грохота на стандартном щебне. Реальные цены сильно варьируются в зависимости от производителя, региона и спецификации.

Для типичного щебеночного завода наклонный грохот выигрывает по общей стоимости владения, если только применение специально не требует горизонтальных или банановых возможностей.

Часто Задаваемые Вопросы

• Может ли одна машина выполнять и наклонную, и горизонтальную работу? Нет. Геометрия привода, угол рамы и конструкция деки фундаментально разные.
• А как насчет грохотов линейного движения? Линейное движение — это подтип горизонтального — два вала в противофазе генерируют прямолинейный ход.
• Банановый грохот — это то же самое, что многоуклонный? Да — банановые грохоты иногда называют многоуклонными или с составной декой.
• А как насчет высокочастотных грохотов? Высокочастотные грохоты (1 500–3 600 об/мин) — это отдельная категория для очень тонкого подбора ниже 1 мм.
• Можно ли заменить наклонный горизонтальным? Иногда, но запланируйте новые загрузочные и разгрузочные лотки.

Получите Рекомендацию для Вашего Завода

Расскажите нам о вашем PSD питания, тоннаже, влажности, высоте и требуемых продуктах — мы порекомендуем правильный тип грохота, количество дек и модель из линейки GELEN. Серии STE наклонный, ETE горизонтальный, ITE гризли и ELTE elvar охватывают все стандартные применения.
