Kompletny przewodnik po kruszarkach szczękowych

Czym jest kruszarka szczękowa?

Kruszarka szczękowa to podstawowa maszyna krusząca stosowana w produkcji kruszyw, górnictwie i recyklingu. Rozdrabnia duże kamienie, rudy i gruz rozbiórkowy na mniejsze, łatwe do transportu fragmenty, ściskając je między nieruchomą szczęką stałą a ruchomą szczęką — czyste kruszenie przez ściskanie, dzięki czemu kruszarki szczękowe radzą sobie z twardą skałą o wytrzymałości na ściskanie do około 250 MPa, która zniszczyłaby inne typy kruszarek.

W niemal każdym zakładzie kruszenia kruszarka szczękowa jest pierwszą maszyną, do której materiał trafia po podajniku. Wszystko, co znajduje się dalej — kruszarki stożkowe, przesiewacze, systemy płukania — zależy od tego, czy szczękowa wykona swoje zadanie: zamieni nieprzewidywalną, nadwymiarową nadawę prosto z urobku w jednorodny produkt, który reszta zakładu może przetworzyć.

GELEN produkuje kruszarki szczękowe od 1981 roku. Seria CK obejmuje dwanaście modeli — od kompaktowych maszyn 25 t/h po kruszarki pierwotne o wydajności 1000 t/h — w konfiguracjach zarówno pierwotnych, jak i wtórnych.

Jak działa kruszarka szczękowa

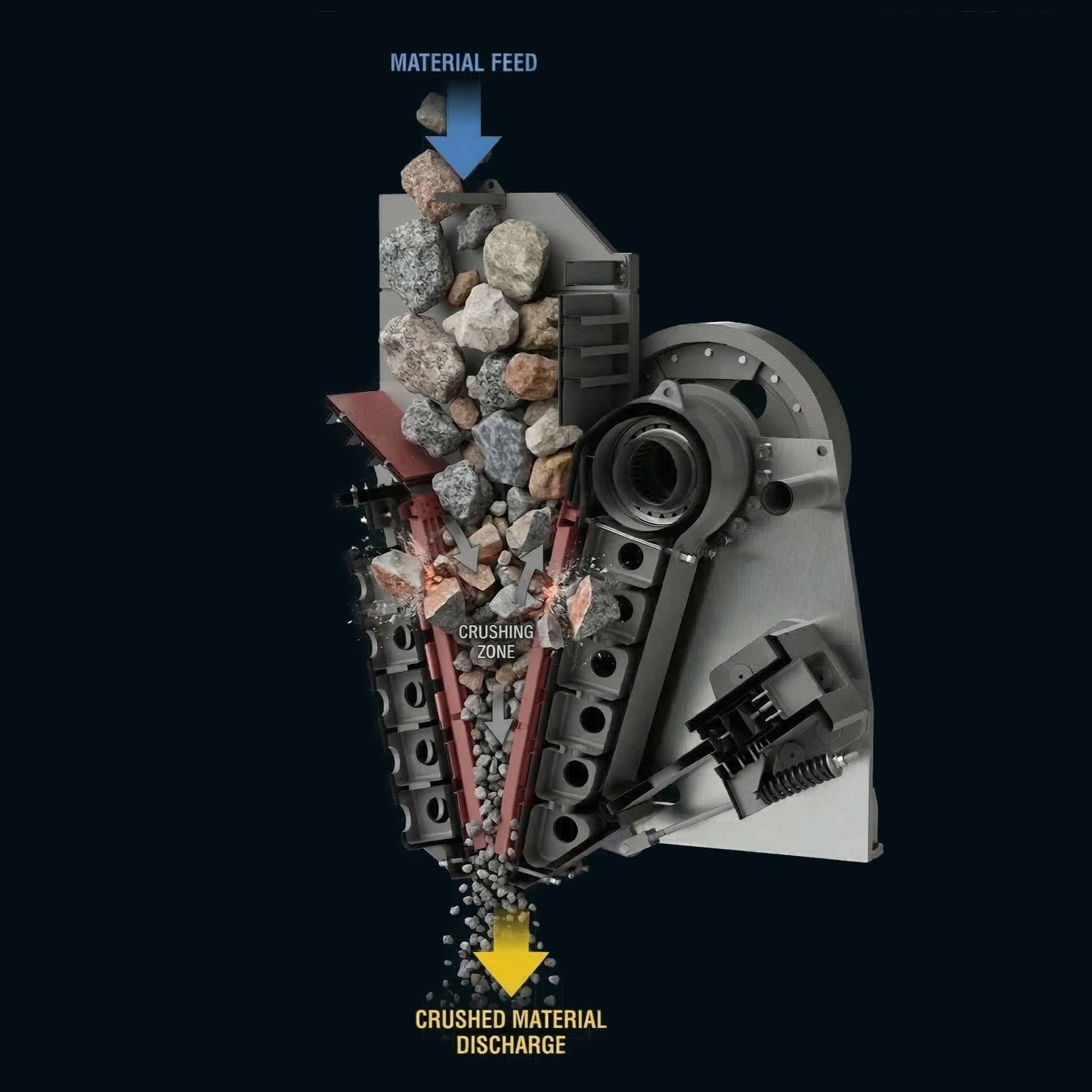

Zasada działania jest prosta i od stu lat prawie się nie zmieniła — właśnie dlatego kruszarki szczękowe są tak niezawodne. Silnik elektryczny napędza koło zamachowe połączone z wałem mimośrodowym. Ruch mimośrodowy sprawia, że ruchoma szczęka zbliża się do szczęki stałej i oddala od niej około 200–300 razy na minutę. Materiał trafiający do komory kruszenia od góry jest ściskany przy każdym suwie zamykającym, pęka i opada niżej w komorze, gdy szczęka się otwiera — aż stanie się na tyle drobny, by przejść przez szczelinę wylotową na dole.

O tym, co wychodzi z maszyny, decydują dwa ustawienia:

• CSS (szczelina wylotowa, closed side setting) — najwęższa odległość między szczękami u dołu komory. To główny parametr sterujący wielkością produktu, w nowoczesnych kruszarkach GELEN regulowany hydraulicznie. Pełną procedurę znajdziesz w przewodniku regulacji CSS.
• Stopień rozdrobnienia — stosunek wielkości nadawy do wielkości produktu. Kruszarka szczękowa osiąga zwykle do około 6:1, dlatego nadawa 600 mm opuszcza maszynę przy około 100 mm.

Ponieważ kruszenie odbywa się przez ściskanie, a nie udar, zużycie koncentruje się na dwóch wymiennych płytach szczękowych ze stali manganowej — to jeden z najniższych układów kosztów zużycia spośród wszystkich typów kruszarek.

Anatomia kruszarki szczękowej: komponenty, które mają znaczenie

Przy ocenie lub eksploatacji kruszarki szczękowej o osiągach i kosztach eksploatacji decyduje pięć komponentów:

• Płyty szczękowe — wymienne okładziny ze stali manganowej, które wykonują właściwe kruszenie. Utwardzają się w trakcie pracy i są głównym elementem eksploatacyjnym; profil i stop dobiera się do materiału (zobacz przewodnik doboru płyt szczękowych). Płyty GELEN są odwracalne, co podwaja ich użyteczną żywotność.
• Płyta rozporowa — mechaniczny bezpiecznik. Jeśli do komory trafi materiał niekruszalny (złom stalowy, ząb koparki), płyta rozporowa pęka jako pierwsza, chroniąc ramę i wał.
• Wał mimośrodowy i łożyska — zamieniają obroty w suw kruszący. Temperatura łożysk to najbardziej użyteczny wskaźnik stanu technicznego maszyny.
• Koła zamachowe — magazynują energię między suwami kruszącymi, wyrównując obciążenie silnika i ograniczając szczytowy pobór mocy.
• Rama — GELEN stosuje spawane ramy stalowe poddane odprężaniu, zwymiarowane do ciągłej pracy w kruszeniu pierwotnym.

Rodzaje kruszarek szczękowych

Kruszarki szczękowe jednorozporowe

Dominująca współczesna konstrukcja i podstawa Serii CK GELEN. Ruchoma szczęka jest zawieszona bezpośrednio na wale mimośrodowym, więc w jednym eliptycznym ruchu zarówno ściska materiał, jak i przeciąga go w dół komory. Efekt to wyższa wydajność, prostsza budowa i łatwiejszy serwis niż w starszych konstrukcjach — właściwy wybór dla niemal wszystkich zastosowań w kruszywach, górnictwie i recyklingu.

Kruszarki szczękowe dwurozporowe

Starsza, cięższa konstrukcja, w której ruchoma szczęka pracuje czystym ściskaniem. Przetrwała w kilku skrajnie abrazyjnych zastosowaniach niszowych, ale w zdecydowanej większości zakładów jej niższa wydajność i wyższy koszt nie mają już uzasadnienia.

Kruszarki szczękowe pierwotne i wtórne

Kruszarki szczękowe występują w dwóch konfiguracjach roboczych, a ich mylenie to jeden z najczęstszych błędów specyfikacji. Modele pierwotne mają głębokie komory i szerokie otwory nadawy (do 1600 × 1200 mm w CK1612), aby przyjąć skałę po strzelaniu o wielkości do około 1080 mm. Modele wtórne — CK920, CK1338, CK1465 — mają bardziej płaską geometrię komory i węższe szczeliny wylotowe (do 30 mm), aby dokruszać materiał, który przeszedł już przez kruszarkę pierwotną. Pełne porównanie znajdziesz w naszym przewodniku: kruszarka szczękowa pierwotna vs wtórna.

Mobilne kruszarki szczękowe

Każdą kruszarkę Serii CK można dostarczyć na podwoziu kołowym lub gąsienicowym jako część mobilnej instalacji kruszącej — to standardowe rozwiązanie dla kruszenia kontraktowego, placów tymczasowych i pracy w wyrobisku, gdzie kruszarka musi podążać za przodkiem.

Wielkości i wydajność kruszarek szczękowych

Reprezentatywne modele z pierwotnej gamy GELEN Seria CK — pełna tabela ze wszystkimi dwunastoma modelami znajduje się na stronie produktowej kruszarek szczękowych:

Dwie zasady doboru chronią większość kupujących przed błędami: największa bryła nadawy nie powinna przekraczać około 80% głębokości otworu nadawy, a maszyna powinna pracować przy 70–85% wydajności nominalnej, aby zapewnić najlepszą żywotność okładzin. Podręcznik kruszarki szczękowej prowadzi krok po kroku przez pełne obliczenie doboru.

Kruszarka szczękowa vs stożkowa vs udarowa

Trzy główne rodziny kruszarek nie są konkurentami — to kolejne stopnie kruszenia. Na styku zastosowań wybór ma jednak znaczenie:

• Kruszarka szczękowa — maszyna pierwotna. Bezkonkurencyjna w przyjmowaniu dużej, nieprzewidywalnej, twardej nadawy. Produkt jest gruby i dość płaski, dlatego po szczękowej niemal zawsze pracuje kolejny stopień. Pełne porównanie: szczękowa vs stożkowa.
• Kruszarka stożkowa — maszyna wtórna/trzeciego stopnia do twardej, abrazyjnej skały. Przejmuje produkt kruszarki szczękowej i zamienia go w kruszywo o wymaganych frakcjach przy wąskich tolerancjach. Zobacz kruszarki stożkowe GELEN Seria GHC.
• Kruszarka udarowa (HSI) — wyższy koszt zużycia w zamian za lepszy, bardziej kubiczny kształt ziarna; najmocniejsza w miększym, mniej abrazyjnym kamieniu i w recyklingu. Pełne porównanie: szczękowa vs udarowa.

Zastosowania w kruszywach, górnictwie i recyklingu

• Kamieniołomy i kruszywa — pierwotna redukcja wapienia, granitu i bazaltu na materiały budowlane; największe pod względem wolumenu zastosowanie kruszarek szczękowych na świecie.
• Górnictwo — kruszenie pierwotne twardych rud przed układami mielenia, zarówno w kopalniach odkrywkowych, jak i podziemnych.
• Recykling i rozbiórki — recykling betonu i asfaltu, w tym betonu zbrojonego: kruszenie przez ściskanie pozwala prętom zbrojeniowym przejść przez maszynę do późniejszej separacji magnetycznej. Zobacz kruszarki szczękowe do recyklingu betonu.

Części zużywające się i koszty eksploatacji

Koszt eksploatacji kruszarki szczękowej zdominowany jest przez trzy pozycje — płyty szczękowe, energię elektryczną i nieplanowane przestoje — a wszystkie trzy reagują na dyscyplinę operacyjną:

• Utrzymuj komorę zasilaną na pełno (choke feeding): pełna komora kruszy skałę o skałę, rozkłada zużycie równomiernie i poprawia kształt ziarna. Zasilanie strużką przedwcześnie zużywa dolną część płyt.
• Odwracaj lub obracaj płyty szczękowe, zanim profil całkowicie się wygładzi — odwracalne płyty GELEN dają drugie życie przy zerowym koszcie części.
• Regularnie sprawdzaj CSS: płyty zużywają się i szczelina rośnie, produkt stopniowo grubieje, a przesiewacze w dalszej części układu zaczynają zawracać materiał.
• Pracuj według planu: harmonogram konserwacji kruszarki szczękowej obejmuje przeglądy codzienne, tygodniowe i miesięczne, a przewodnik diagnostyki usterek opisuje awarie, które można zdiagnozować, zanim zatrzymają produkcję.

Jak wybrać odpowiednią kruszarkę szczękową

O właściwym modelu decyduje pięć pytań:

1. Charakterystyka materiału — twardość, ścieralność i wilgotność wyznaczają klasę maszyny.
2. Maksymalna wielkość nadawy — określa minimalny otwór nadawy (nadawa ≤ ~80% głębokości otworu).
3. Wymagana wydajność — docelowe tony na godzinę, dobrane tak, aby kruszarka pracowała przy 70–85% wartości nominalnej.
4. Wielkość produktu — wyznacza CSS, a wraz z nim to, czy wystarczy jeden stopień kruszenia, czy potrzebny jest stopień wtórny.
5. Mobilność — instalacja stacjonarna, podwozie kołowe lub gąsienicowe.

GELEN projektuje zakłady dla producentów kruszyw oraz firm górniczych i recyklingowych w ponad 50 krajach — prześlij nam dane swojego materiału, a dobierzemy kruszarkę i cały układ wokół niej.
