Applications de Cribles Vibrants Inclinés par Industrie — Guide Complet

Production de Granulats

La production de granulats est la plus grande application des cribles vibrants inclinés au monde. Environ 70 % des cribles inclinés installés desservent des carrières de granulats produisant de la pierre concassée, du gravier et du sable manufacturé pour les fondations routières, l'asphalte et le béton.

Centrale standard EN-grading — calcaire

Centrale : 250 t/h de calcaire concassé, produisant les fractions 0/4, 4/8, 8/16, 16/32 mm pour les enrobés bitumineux et le granulat pour béton. Configuration courante sur les marchés de l'UE.

• Crible : STE 2060 à 3 étages (2,0 × 6,0 m, 12 m² par étage)
• Coupes : 32 mm (supérieur), 16 mm (intermédiaire), 4 mm (inférieur)
• Toile : Toile métallique sur tous les étages (le calcaire est tendre, la toile métallique gagne en coût)
• Inclinaison : 18°
• Course : 7 mm à 900 tr/min (~3,4 G)
• Résultat : Quatre produits en un seul passage, <5 % de contamination en surclasse sur chaque fraction

Carrière de granit — centrale haute performance

Centrale : 400 t/h de granit concassé pour granulat cubique, produisant 0/4, 4/8, 8/16, 16/22 mm et 22+ mm de recirculation. Le granit est dur (Mohs 6–7) et abrasif — la toile métallique durerait 3 semaines.

• Crible : STE 2470 à 3 étages (2,4 × 7,0 m, 16,8 m² par étage)
• Coupes : 22 mm, 16 mm, 4 mm
• Toile : Polyuréthane sur étages supérieur + intermédiaire (vie de 12 mois), toile métallique haute tension sur étage inférieur (coupes 4 mm nettes)
• Inclinaison : 20°
• Course : 8 mm à 950 tr/min (~4 G)
• Résultat : Vie de toile de 12 mois sur les étages supérieurs, changement de toile métallique de 4 semaines sur l'inférieur. Le PU économise ~30 000 $/an vs configuration tout-toile métallique.

Pour plus de détails de dimensionnement et exemples chiffrés, voir comment dimensionner un crible incliné.

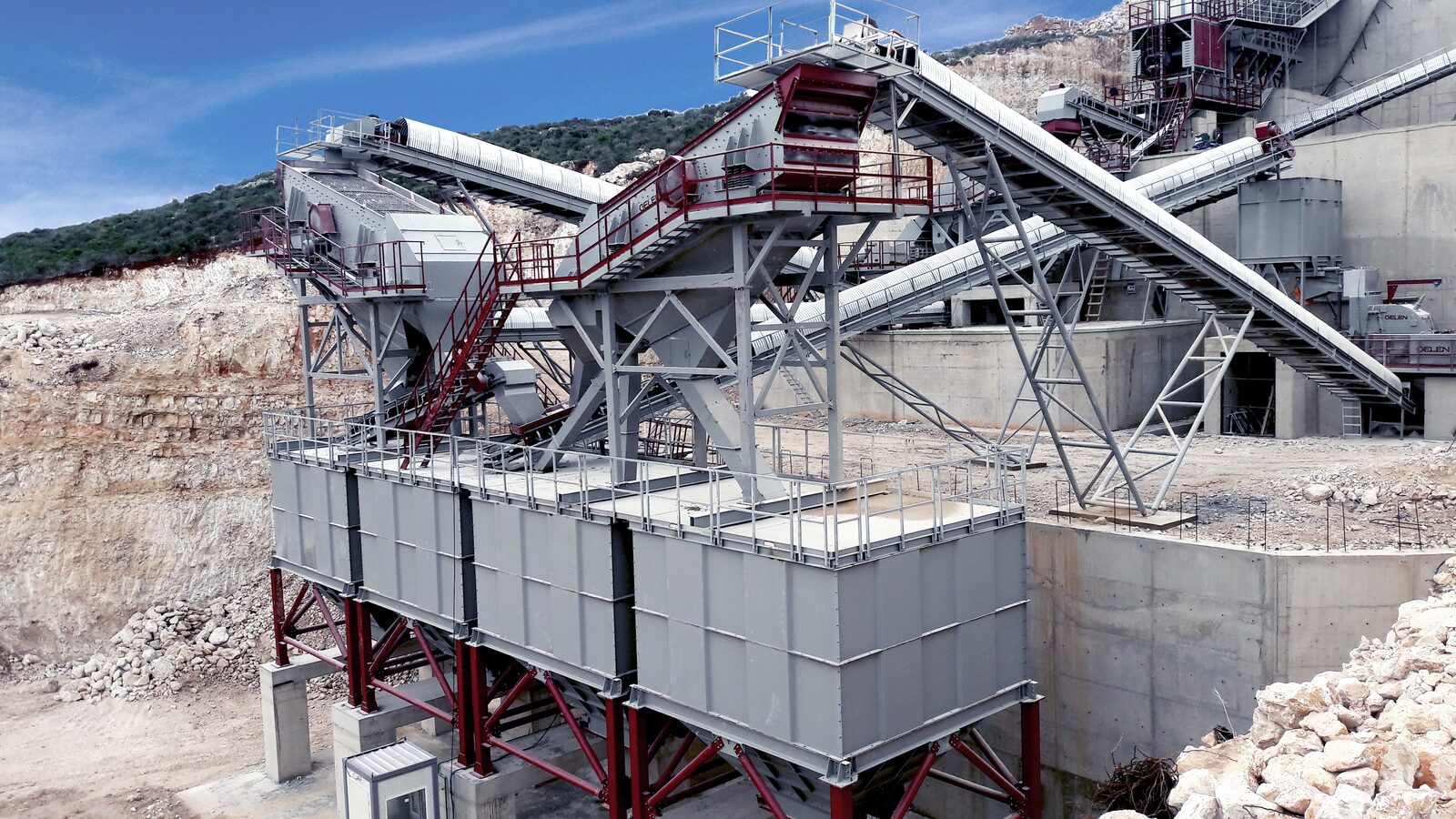

Mines et Classification de Minerai

Les cribles inclinés desservent la classification secondaire et tertiaire dans les opérations minières — séparant les fractions de taille du minerai pour la concentration, la lixiviation ou la fusion en aval. Le cycle de service 24/7 et l'alimentation abrasive rendent les panneaux polyuréthane obligatoires dans presque tous les cas.

Classification de minerai de fer

Centrale : 800 t/h de minerai de fer (Fe₂O₃), produisant des fines −10 mm pour le frittage, 10–25 mm pour l'alimentation DRI et 25+ mm pour le concassage.

• Crible : Deux unités STE 2470 à 3 étages en parallèle
• Coupes : 25 mm, 10 mm, 3 mm (poussière)
• Toile : Polyuréthane sur tous les étages (vie de 15–20 mois)
• Inclinaison : 22° (le fort tonnage favorise le débit)
• Course : 9 mm à 950 tr/min (~4,1 G)
• Résultat : Opération à deux flux gère 800 t/h avec changements de toile programmés dans les fenêtres de maintenance planifiée. L'option toile métallique a été rejetée — nécessiterait un remplacement hebdomadaire.

Criblage secondaire de minerai de cuivre

Centrale : 350 t/h de minerai de cuivre d'un concasseur primaire à mâchoires, criblage en alimentation flottation −20 mm et concassage secondaire à cône +20 mm.

• Crible : STE 2460 à 2 étages (coupe unique à 20 mm ; deuxième étage utilisé pour la protection des fines)
• Toile : Panneaux PU (haute dureté pour minerai abrasif)
• Inclinaison : 20°
• Résultat : Alimentation plus propre vers les cellules de flottation, vie de toile de 18 mois, retour sur investissement PU vs toile en 4 mois.

Minerai d'or — préparation lixiviation en tas

Centrale : 200 t/h de minerai d'or, dimensionné à ≤25 mm pour la lixiviation en tas. Le crible incliné se trouve entre le concasseur à mâchoires et le concasseur à cône pour retirer les fines qui n'ont pas besoin de plus de concassage.

• Crible : STE 1860 à 2 étages
• Coupe : 25 mm
• Toile : Toile métallique (l'abrasivité du minerai d'or varie ; la toile est le point de départ sûr)
• Inclinaison : 20°

Recyclage Construction et Démolition

La production de granulats recyclés est l'un des marchés en plus forte croissance pour les cribles inclinés. Le défi est la contamination : les armatures, treillis, plastique, bois et autres matériaux étrangers dans l'alimentation déchireront la toile métallique en quelques jours.

Centrale de béton recyclé

Centrale : 150 t/h de déchets C&D concassés d'un concasseur à percussion à axe horizontal, produisant des granulats recyclés 0/40 mm et une surclasse 40+ mm pour reconcassage.

• Crible : STE 1650 à 2 étages
• Coupes : 40 mm (supérieur), 4 mm (inférieur — sépare les fines pour sous-couche)
• Toile : Panneaux caoutchouc sur étage supérieur (gère armatures et contamination), PU sur étage inférieur
• Inclinaison : 18°
• Résultat : Vie de panneau caoutchouc de 8 mois vs estimés 5 jours pour la toile métallique sur le même service. Rend l'opération effectivement viable.

Recyclage de fraisat asphalte

Centrale : 100 t/h de pavé asphaltique récupéré (RAP) du fraisage à froid, criblant en +12 mm vers le concassage et −12 mm directement vers l'alimentation de la centrale.

• Crible : STE 1240 à 2 étages
• Toile : Panneaux caoutchouc (le RAP est collant, surtout en été)
• Inclinaison : 22° (angle raide aide à déplacer le matériau collant)
• Course : 8 mm à 950 tr/min
• Note : Si le chevillage devient un problème chronique, passez à un crible horizontal — voir la comparaison incliné vs horizontal.

Lavage de Sable et Gravier

Traitement humide du gravier de rivière, du matériau dragué et du sable lavé. Le crible incliné suit généralement un tambour laveur ou un débourbeur, avec des rampes d'arrosage ajoutant de l'eau pour l'élimination de l'argile et la déshydratation finale.

Centrale de lavage de gravier de rivière

Centrale : 200 t/h de gravier de rivière, 8–12 % d'humidité, 30 % de teneur en argile. Production de produits lavés 0/2, 2/8, 8/16, 16+ mm pour béton et préfabriqué.

• Crible : STE 1860 à 3 étages avec kit de rampes d'arrosage
• Coupes : 16 mm, 8 mm, 2 mm
• Toile : Panneaux polyuréthane avec géométrie anti-cheville sur tous les étages
• Eau d'arrosage : 2 rampes d'arrosage sur étage supérieur à 3 bar ; 1 rampe sur deuxième étage
• Inclinaison : 18° (plus raide pour matériau humide)
• Résultat : Production de sable béton conforme aux spécifications à 200 t/h. L'argile est lavée vers le bassin de décantation ; le sous-classement 2 mm va vers un classificateur à sable.

Sable manufacturé à partir de poussière de concasseur

Centrale : 80 t/h de poussière de concasseur (0–8 mm) d'un VSI granitique, produisant du sable manufacturé lavé selon EN 12620. Le crible incliné sépare la fraction grossière +5 mm pour retour au VSI et le sable propre −5 mm vers le classificateur en spirale.

• Crible : STE 1240 mono-étage (ou 2 étages avec second étage inutilisé)
• Coupe : 5 mm
• Toile : Panneaux PU à ouvertures lavées
• Arrosage : 2 bar sur toute la largeur de la table

Préparation du Charbon

Les centrales de préparation du charbon utilisent des cribles inclinés pour dimensionner le charbon lavé en produits commerciaux. Le charbon est tendre mais souvent humide et contaminé par l'argile, donc la sélection de la toile est la décision clé.

Centrale de dimensionnement de charbon vapeur

Centrale : 300 t/h de charbon vapeur lavé, produisant des fines −6 mm, du charbon de chaudière 6–25 mm et du charbon trié à la main 25–50 mm.

• Crible : STE 2060 à 3 étages
• Coupes : 50 mm, 25 mm, 6 mm
• Toile : Panneaux caoutchouc sur étage supérieur (protection contre les chocs), PU sur intermédiaire et inférieur (vie sous cendres humides)
• Inclinaison : 20°
• Note spéciale : L'humidité du charbon varie selon les saisons — la centrale en été fonctionne avec rampes d'arrosage éteintes, en hiver elle ajoute de l'arrosage chauffé pour empêcher le gel.

Minéraux Industriels

Calcaire pour cru de cimenterie

Centrale : 600 t/h de calcaire concassé pour une cimenterie, scalping de +25 mm pour retour au concassage secondaire.

• Crible : STE 2470 mono-étage
• Coupe : 25 mm
• Toile : Toile métallique (le calcaire est tendre, la toile métallique est bon marché et facile)
• Inclinaison : 22° (fort tonnage)

Sable industriel pour fabrication de verre

Centrale : 100 t/h de sable de silice pour verre, criblage à 0,5 mm et 1 mm. Les coupes très fines exigent un choix de toile soigneux et une efficacité de criblage élevée.

• Crible : STE 1860 à 2 étages (note : à cette coupe fine, un crible horizontal convient souvent mieux — voir la Série ETE)
• Toile : Toile en acier inoxydable haute tension (pour pureté)
• Inclinaison : 15° (avance lente pour précision)
• Course : 5 mm à 950 tr/min

Applications de Centrales Mobiles et Portables

Les cribles inclinés sont le choix dominant pour les centrales mobiles et portables car ils sont mécaniquement simples, légers et peu coûteux à monter sur un châssis sur chenilles ou à roues. La plupart des petits concasseurs et installations de criblage mobiles utilisent un crible incliné à 2 étages.

Crible sur chenilles sur un travail de concassage en sous-traitance

Centrale : Concasseur mobile sur chenilles de 80 t/h avec crible incliné à 2 étages intégré, produisant 0/22, 22/63 mm et surclasse.

• Crible : STE 1240 à 2 étages
• Coupes : 63 mm, 22 mm
• Toile : Toile métallique (les travaux en sous-traitance changent fréquemment de matériau — la toile métallique est la plus flexible)
• Note : Les centrales mobiles couplent souvent le crible incliné avec un alimentateur vibrant en amont et un convoyeur de décharge latérale en aval.

Où Placer le Crible Incliné dans Votre Circuit

Le crible incliné s'intègre à plusieurs points dans une centrale typique de concassage et de criblage :

• Scalping primaire : Après la trémie et l'alimentateur vibrant, avant le concasseur à mâchoires. Retire les fines qui n'ont pas besoin de concassage. Souvent un crible incliné grizzly — voir la Série ITE.
• Dimensionnement secondaire : Après le concasseur à cône. Le classique crible incliné de dimensionnement à 2 ou 3 étages.
• Dimensionnement tertiaire de produit : Après le concasseur tertiaire à cône ou à percussion, avant le stockage. Produits de spécification finale.
• Recirculation en circuit fermé : La surclasse du crible incliné retourne au concasseur à cône. Configuration standard pour granulats conformes aux spécifications.
• Centrale de lavage : Après un tambour laveur ou un débourbeur, avec rampes d'arrosage ajoutées au crible incliné pour l'élimination finale de l'argile.

FAQ d'Application

• Quelle est la capacité maximale d'un crible incliné ? Le plus grand STE2470 à 3 étages gère jusqu'à ~600 t/h sur calcaire standard. Pour un tonnage plus élevé, faites tourner deux cribles en parallèle ou passez à un crible banane.
• Un crible incliné peut-il remplacer un horizontal ? Parfois. Si votre alimentation est sèche et les coupes sont au-dessus de 8 mm, l'incliné est un choix moins cher. Pour les coupes humides, collantes ou fines en dessous de 5 mm, restez avec horizontal — voir le guide de comparaison.
• Quelle est la taille de coupe minimale sur un crible incliné ? Pratiquement 2–3 mm avec toile métallique haute tension ou panneaux PU à ouverture fine. En dessous de 2 mm, l'efficacité de criblage chute fortement et un crible haute fréquence ou horizontal est le meilleur choix.
• Combien de temps dure un crible incliné en service ? 15–25 ans pour le corps du crible s'il est correctement entretenu. Les roulements ont besoin d'un remplacement tous les 6 000–12 000 heures ; les ressorts tous les 4–6 ans ; les toiles selon le programme ci-dessus. Le châssis lui-même est un actif à long terme.
• Puis-je utiliser un crible incliné pour matériau chaud ? Oui — jusqu'à environ 250 °C ambiant. Pour des températures plus élevées, spécifiez des roulements haute température et des toiles en acier inoxydable.

Planifiez Votre Application de Crible Incliné

Dites-nous votre industrie, matériau d'alimentation, capacité cible et produits requis — nous recommanderons le bon modèle de la Série STE, nombre d'étages, toiles et réglages opérationnels. Nous avons expédié des cribles inclinés à plus de 50 pays dans toutes les principales applications.
