Cribles Vibrants Inclinés : Fonctionnement, Choix et Comment Obtenir l'Efficacité Maximale

Qu'est-ce qu'un Crible Vibrant Incliné ?

Un crible vibrant incliné est une machine de criblage assistée par gravité, montée à un angle compris entre 15° et 25°, qui utilise une vibration circulaire pour séparer les matériaux en vrac selon la taille des particules. La combinaison du mouvement circulaire et de l'inclinaison de la table soulève le matériau, crée une stratification et déplace le lit vers l'extrémité de décharge tandis que les fines passent à travers les ouvertures du crible.

C'est le type de crible le plus utilisé dans la production de granulats, l'exploitation minière et le recyclage grâce à sa simplicité, son débit élevé et son faible coût d'exploitation. La Série GELEN STE est un crible incliné à mouvement circulaire à deux roulements, avec l'arbre excentrique positionné au centre de gravité du corps du crible, ce qui produit une amplitude de vibration uniforme sur toute la surface de la table.

Comment fonctionne le mouvement circulaire sur un crible incliné

L'arbre excentrique porte des contrepoids. Lorsque l'arbre tourne — généralement entre 800 et 950 tr/min — les contrepoids génèrent une force centrifuge qui déplace le corps du crible selon une trajectoire circulaire. Ce mouvement circulaire soulève le lit de matériau en trois phases répétitives :

• Phase de levage : Le matériau se soulève de la table, créant des vides entre les particules. C'est là que se produit la stratification — les particules grossières plus lourdes montent et les fines se déposent au fond du lit.
• Phase d'avancement : La gravité et l'angle de la table combinés déplacent le matériau vers l'extrémité de décharge. La vitesse d'avancement contrôle le temps de rétention et donc l'efficacité de criblage.
• Phase de tassement : Les particules les plus fines tombent à travers les vides et passent par les ouvertures du crible. Celles qui ne passent pas sont emportées par la phase de levage suivante.

La combinaison de l'amplitude de course (stroke), de la vitesse de l'arbre (RPM) et de l'angle d'inclinaison détermine la force G appliquée au matériau. Pour la plupart des applications de granulats, la plage opérationnelle cible est de 3 à 4 G.

Composants clés d'un crible vibrant incliné

• Plaques latérales : Parois structurelles en acier à haute résistance. Sur la Série STE, elles sont sans soudure et assemblées par boulonnage à haute résistance pour résister à la fissuration par fatigue qui apparaît dans les conceptions soudées après 5 000 à 10 000 heures.
• Cadres de table (traverses) : Renforts internes qui soutiennent les panneaux de toile.
• Toile : La surface de criblage — toile métallique tissée, panneaux en polyuréthane ou en caoutchouc. Voir le guide de sélection des toiles pour les compromis.
• Mécanisme excentrique : L'arbre avec contrepoids qui génère la vibration circulaire. Sur les conceptions à arbre central comme la STE, l'arbre est positionné au centre de gravité du corps pour un mouvement uniforme.
• Groupe d'entraînement : Moteur électrique avec transmission par courroie en V vers l'arbre excentrique. La puissance installée typique va de 5,5 kW (STE1030) à 37 kW (STE2470 à 3 étages).
• Suspension par ressorts : Ressorts hélicoïdaux qui isolent la vibration de la structure de soutien et permettent au corps du crible de rebondir librement.

Angles d'inclinaison typiques et leur signification

Conseil pratique : Commencez à 20° pour la plupart des applications de pierre concassée et de gravier. Si la contamination en surclasse dans le produit est trop élevée, réduisez l'angle de 2°. Si le débit est trop faible, augmentez de 2°. Sur la Série STE, l'angle d'inclinaison est réglable sur le terrain sans modification structurelle.

Incliné vs. Horizontal vs. Banane — Guide de Décision

Le bon type de crible dépend du matériau d'alimentation, de la précision requise et de la hauteur libre disponible dans votre centrale. Voici la comparaison pratique.

Diagramme de décision

• Alimentation humide, collante ou avec argile ? → Horizontal (ETE).
• Besoin de précision en dessous de 10 mm ? → Horizontal.
• Hauteur libre limitée ? → Horizontal.
• Besoin d'un débit maximal en grossier (>500 t/h) ? → Incliné (STE) ou banane.
• Le budget est la principale contrainte ? → Incliné (CAPEX et OPEX les plus bas).

Conclusion : Pour 80 % des applications de criblage standard de granulats et de mines, le crible incliné est le bon choix. Pour le cadre de décision complet incluant les cribles banane, lisez Incliné vs Horizontal vs Banane — lequel choisir ?

Comment Dimensionner un Crible Incliné — Étape par Étape

Les 5 entrées dont vous avez besoin

• Débit d'alimentation (t/h)
• Distribution granulométrique (PSD) — analyse au tamis de l'alimentation
• Densité apparente et teneur en humidité
• Nombre de fractions de produit nécessaires (détermine le nombre d'étages)
• Pourcentage de surface ouverte de la toile sélectionnée

Exemple chiffré — 300 t/h de calcaire, 3 produits

Données : Calcaire concassé de 0–100 mm, 4 % d'humidité, densité de 1,6 t/m³. Trois produits requis : 0–16 mm, 16–32 mm et 32+ mm (surclasse). Deux coupes → crible à 2 étages.

• Étape 1 : Calculez la surface de crible requise : A = Q / (B × K × E × D × F × S), où les facteurs corrigent pour la densité du matériau, l'efficacité de criblage, la position de l'étage, les conditions d'alimentation et la profondeur du lit.
• Étape 2 : Pour l'étage supérieur (coupe 32 mm), capacité de base ≈ 12 t/h/m². Après les facteurs de correction de 0,7–0,9, il faut environ 5 à 6 m² de surface effective.
• Étape 3 : Faites correspondre à un modèle STE. Un STE 1860 (1,8 m × 6,0 m = 10,8 m² par étage) offre une surface adéquate avec marge pour les variations de granulométrie d'alimentation.
• Étape 4 : Vérifiez la puissance installée (30–37 kW pour cette classe de taille) et la profondeur du lit — la profondeur du lit ne doit pas dépasser trois fois l'ouverture de l'étage supérieur.

Pour la méthodologie complète de dimensionnement avec toutes les corrections par facteur K et la gestion des cas délicats, consultez le calculateur dédié et le guide étape par étape de dimensionnement de cribles inclinés.

Erreurs courantes de dimensionnement

• Ignorer le matériau de taille proche : Si plus de 25 % de l'alimentation se trouve dans la plage ±25 % de la taille de coupe, il faut beaucoup plus de surface que ce que suggère la formule de base.
• Sous-estimer l'humidité : Même 5–8 % d'humidité réduit la capacité de criblage de 20–30 % sur une toile métallique standard.
• Mauvaise surface ouverte : Les panneaux PU (~35 %) ont une surface ouverte très différente de la toile métallique (~60 %) — utiliser une mauvaise valeur peut sur ou sous-dimensionner le crible de 30 %.

Sélection de la Toile pour Cribles Inclinés

La Série STE accepte trois types de surfaces de criblage, et les opérateurs peuvent mélanger les types de toile entre les étages pour optimiser chaque étape de séparation.

Mélangez les types de toile entre les étages — caoutchouc sur l'étage supérieur pour la protection contre les impacts, toile fine sur les étages inférieurs pour des coupes nettes. Lisez le guide complet de sélection des toiles pour des recommandations par industrie et par matériau.

Installation et Mise en Service

Exigences de fondation et structurelles

• Concevez la structure de soutien pour la charge dynamique (3–5× la charge statique).
• Prévoyez 600 mm de dégagement sur tous les côtés pour les changements de toile et la maintenance des roulements.
• La goulotte d'alimentation doit distribuer le matériau uniformément sur toute la largeur de la table — une charge inégale détruit l'efficacité du criblage.

Liste de vérification de mise en service étape par étape

• Serrez tous les boulons structurels selon spécification.
• Vérifiez que la compression des ressorts est égale aux quatre coins (±2 mm).
• Vérifiez l'alignement de l'arbre excentrique et faites-le tourner à la main pour vérifier le mouvement libre.
• Vérifiez la tension et l'alignement des courroies en V.
• Installez et tendez toutes les toiles.
• Démarrez à vide. Faites tourner 15–30 minutes et vérifiez la symétrie de l'amplitude aux quatre coins.
• Vérifiez la température des roulements après 1 heure de fonctionnement (<70 °C est normal).
• Alimentez à 50 % de capacité et observez la distribution sur la table.
• Augmentez à 100 % et vérifiez la profondeur du lit (≤3× l'ouverture de l'étage supérieur).
• Affinez l'angle d'inclinaison et le débit d'alimentation en fonction des produits obtenus.

Configuration pour le criblage humide

• Installez les rampes d'arrosage à l'extrémité d'alimentation, orientées à 45° par rapport à la table.
• Réglez la pression d'eau à 2–4 bar.
• Assurez un drainage adéquat sous le crible — les drains bouchés noient l'arrosage.
• Séquence de démarrage : crible d'abord, puis eau, puis alimentation.
• Surveillez la clarté du sous-écoulement. Un sous-écoulement trouble signifie que l'argile passe.
• Pour les alimentations très argileuses, ajoutez une deuxième rangée de rampes d'arrosage à mi-table.

Programme de Maintenance et Dépannage

Programme de maintenance préventive

Pour la liste détaillée avec points d'inspection visuelle, consultez le programme de maintenance de cribles vibrants.

Résoudre le colmatage et le chevillage — 7 corrections dans l'ordre

• Augmentez la force G dans les limites de spécification (plus de course ou plus de RPM).
• Passez à une toile anti-colmatage ou à une géométrie d'ouverture différente.
• Ajoutez des billes anti-colmatage sous la toile.
• Passez aux panneaux en polyuréthane ou caoutchouc.
• Ajoutez ou augmentez l'eau d'arrosage pour le colmatage humide.
• Réduisez la profondeur du lit en baissant le débit d'alimentation.
• Augmentez l'angle d'inclinaison.

Plus de détails dans le guide dédié de prévention du colmatage. Remplacez la toile lorsque les ouvertures sont allongées, le rendement en sous-classe baisse, les fils sont visiblement cassés ou l'usure du PU dépasse 30 % de l'épaisseur d'origine.

Signes d'alerte de défaillance des roulements

• Température au-dessus de 90 °C est un avertissement ; au-dessus de 100 °C est un arrêt immédiat.
• Bruit de meulage ou métallique remplaçant le grondement normal.
• Asymétrie de vibration entre les côtés gauche et droit du crible.
• Particules métalliques dans la graisse expulsée.
• Durée de vie attendue des roulements : 6 000 à 12 000 heures de fonctionnement avec une lubrification correcte.

Où Place-t-on un Crible Incliné dans Votre Centrale

• Scalping primaire : Trémie → alimentateur vibrant → concasseur à mâchoires → crible de scalping (souvent un grizzly, voir la Série ITE).

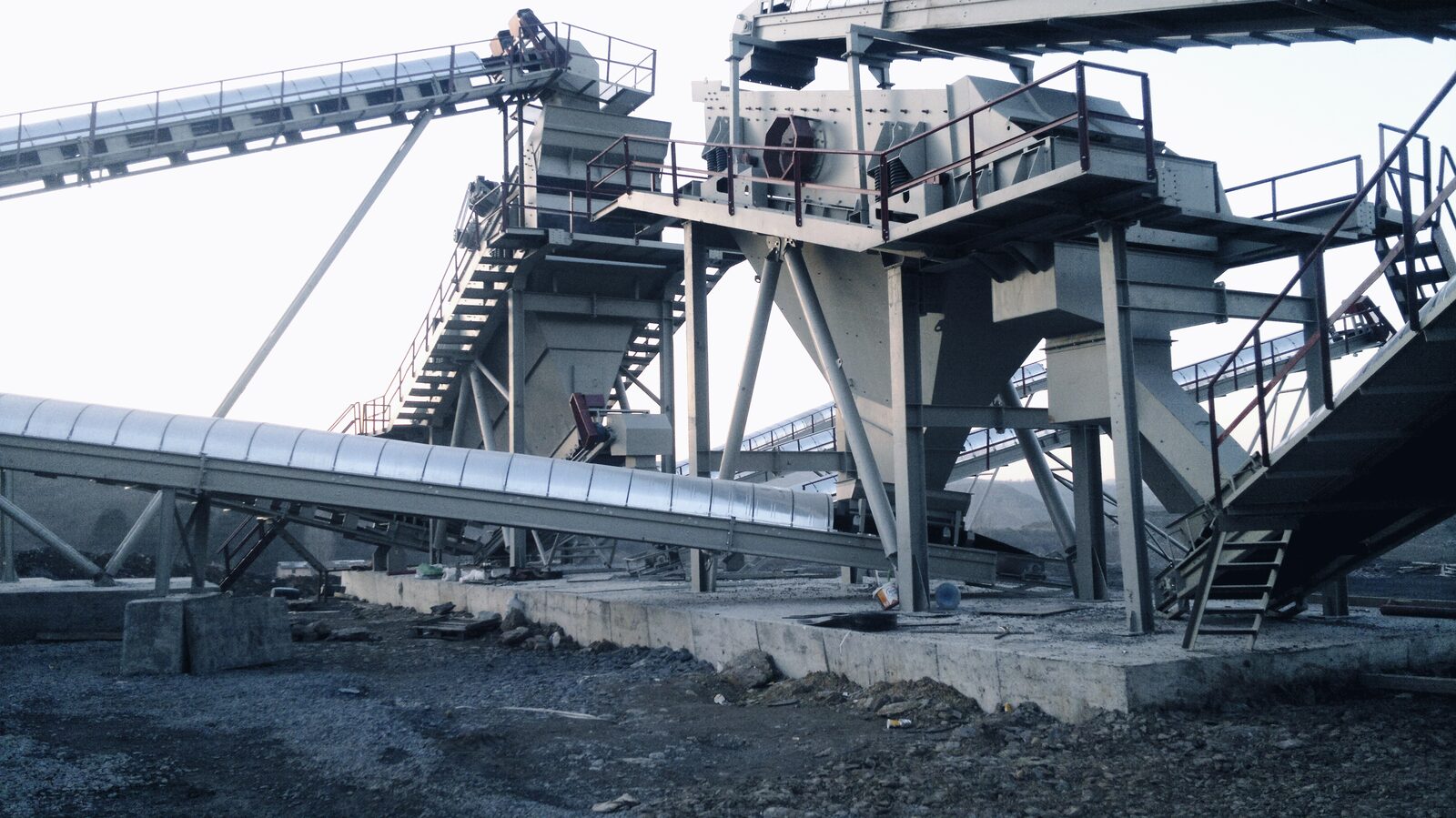

• Dimensionnement secondaire : Concasseur à cône → crible incliné STE (2–3 étages pour le dimensionnement).
• Circuit fermé : Le surclasse du crible incliné retourne au concasseur à cône. C'est la configuration standard pour les granulats conformes aux spécifications.
• Pré-criblage : Un crible grizzly ITE devant le concasseur à mâchoires, avec le STE en aval pour le dimensionnement du produit.

Applications et Exemples Concrets

• Granulats : 250 t/h de calcaire concassé, STE 2060 à 3 étages, toile métallique avec coupes à 32, 16 et 4 mm. Produits : 0/4, 4/16, 16/32 mm et 32+ recirculé. Résultat : moins de 5 % de contamination en surclasse.
• Mines : 400 t/h de minerai de fer, STE 2460 à 2 étages, panneaux en polyuréthane. Produits : fines −25 mm et 25–80 mm vers le concassage tertiaire. Durée de vie du panneau PU : 14 mois contre 6 semaines pour la toile métallique.
• Recyclage et déchets de C&D : 120 t/h de déchets de C&D, STE 1560 à 2 étages, panneaux en caoutchouc. Produits : granulats recyclés de 0–40 mm et surclasse de 40+ mm. Le caoutchouc gère les armatures et contaminants mixtes sans déchirure.
• Sable et gravier : 200 t/h de gravier de rivière, 8–12 % d'humidité, STE 1860 à 3 étages avec rampes d'arrosage et PU. Produits : 0/2, 2/8, 8/16, 16+ mm.

Pour plus d'exemples de dimensionnement et conseils de réglage par industrie, voir applications de cribles inclinés par industrie.

FAQ

• Taille maximale d'alimentation pour le STE ? Jusqu'à 200–300 mm selon le modèle et la toile choisie pour l'étage supérieur.
• Puis-je travailler en sec et humide sur la même machine ? Oui. Installez des rampes d'arrosage pour l'humide ; isolez l'eau pour le sec. Le STE accepte les deux modes sur le même bâti.
• Combien de fractions obtient-on d'un crible à 3 étages ? Quatre — trois produits de sous-classe plus une de surclasse.
• Quelle est la durée de vie des roulements ? 6 000 à 12 000 heures de fonctionnement avec un graissage approprié.
• Comment passer du sec à l'humide ? Installez les supports de rampes d'arrosage (préforés sur le STE), raccordez l'eau à 2–4 bar, ajoutez la tuyauterie de drainage. 1–2 jours.
• Angle pour sable vs pierre concassée ? Sable : 15°–18°. Pierre concassée : 20°–22°. Scalping de roches grossières : 22°–25°.
• Crible incliné vs trommel ? L'incliné offre une capacité supérieure, des coupes plus nettes, des changements de toile plus faciles et moins de maintenance. Les trommels ne gagnent que pour les matériaux très collants et irréguliers comme la terre végétale ou le compost.
• 2 roulements vs 4 roulements ? Le 2 roulements (conception STE) est simple, fiable et économique. Les 4 roulements offrent une force G plus élevée et un mouvement plus agressif pour le scalping lourd, mais coûtent plus. Le 2 roulements suffit pour la plupart des applications de granulats.
