Comment Dimensionner un Crible Vibrant Incliné — Guide Étape par Étape avec Exemples Chiffrés

Les 5 Entrées Nécessaires Avant le Dimensionnement

Avant de pouvoir dimensionner un crible vibrant incliné, vous avez besoin de cinq informations sur votre alimentation et votre produit cible. Si l'une d'elles manque, le calcul de dimensionnement n'est qu'une supposition.

• Débit d'alimentation (Q en t/h) : Pic d'alimentation au crible, pas la moyenne. Utilisez toujours le pic — faire une moyenne sous-dimensionne les cribles.
• Distribution granulométrique (PSD) : Une analyse au tamis de l'alimentation montrant le % passant à chaque taille. Critique pour les facteurs de correction de demi-taille et de surclasse.
• Densité apparente (ρ en t/m³) et teneur en humidité : Le calcaire est de 1,5–1,6 t/m³ à sec ; le minerai de fer peut atteindre 2,5 t/m³. L'humidité au-dessus de 5 % nécessite une correction séparée.
• Nombre de fractions de produit nécessaires : Cela détermine le nombre d'étages. Trois produits → 2 étages. Quatre produits → 3 étages. Cinq produits → 4 étages.
• Pourcentage de surface ouverte de la toile sélectionnée : La toile métallique tissée varie de 50–65 %, les panneaux polyuréthane de 25–45 % et les panneaux caoutchouc de 30–40 %. Utilisez le chiffre réel pour le panneau que vous spécifiez, pas une valeur générique.

La Formule de Capacité du Crible Incliné

La formule standard de capacité de crible incliné calcule la surface de crible requise en mètres carrés :

Capacité de base (B)

La capacité de base est le débit qu'un mètre carré de toile métallique propre traiterait sur un matériau sec à écoulement libre au niveau de la mer avec l'ouverture standard de référence de 25 mm. À mesure que la taille de l'ouverture augmente, la capacité de base croît presque linéairement. Valeurs typiques :

Les facteurs K (multiplicateurs de correction)

• K — facteur de demi-taille : 1,0 si 25 % de l'alimentation est la moitié de la taille de l'ouverture ; jusqu'à 2,0 si 60 % est de demi-taille. Le matériau de demi-taille passe facilement.
• E — facteur d'efficacité : 1,0 à 95 % d'efficacité de criblage ; 0,8 à 90 % ; 0,6 à 80 %. La plupart des centrales de granulats visent 90–95 %.
• D — facteur de position d'étage : 1,0 pour l'étage supérieur ; 0,9 pour le deuxième étage ; 0,8 pour le troisième étage (parce que chaque étage gère une PSD plus petite).
• F — facteur de surclasse : 1,0 si 25 % de l'alimentation est en surclasse ; tombe à 0,6 si 80 %+ est en surclasse.
• S — forme de fente/ouverture : 1,0 pour carrée ; 1,15 pour fendue (les ouvertures plus longues laissent passer le matériau plus rapidement).
• O — facteur de surface ouverte : Surface ouverte / 50 %. Donc 60 % de surface ouverte = 1,2 ; 35 % (panneau PU) = 0,7.

Exemple Chiffré #1 — 300 t/h de Calcaire Concassé, 3 Produits

Données : 300 t/h de calcaire concassé, alimentation de 0–80 mm, 4 % d'humidité, densité de 1,6 t/m³. Trois produits requis : 0/16 mm, 16/32 mm, 32+ mm. Deux points de coupe → crible incliné à 2 étages.

Étage supérieur — coupe 32 mm

• Débit à l'étage supérieur = 300 t/h (alimentation complète)
• Ouverture = 32 mm → B ≈ 14 t/h/m²
• K (demi-taille, ~30 % sous 16 mm) ≈ 1,1
• E (cible 92 %) ≈ 0,9
• D (étage supérieur) = 1,0
• F (surclasse ~25 %) = 1,0
• S (toile carrée) = 1,0
• O (toile 60 % de surface ouverte) = 1,2
• A = 300 / (14 × 1,1 × 0,9 × 1,0 × 1,0 × 1,0 × 1,2) ≈ 18,0 m²

Attendez — c'est trop. Les facteurs de correction multiplient ici la valeur vers le bas du besoin, pas vers le haut. La correction combinée est de 14 × 1,1 × 0,9 × 1,2 ≈ 16,6, donc A = 300 / 16,6 = 18 m². C'est 18 mètres carrés de surface effective d'étage supérieur. Un seul STE2470 fait 2,4 m × 7,0 m = 16,8 m² par étage — proche mais légèrement sous-dimensionné. Passez à un seul STE2470 avec marge OU utilisez un modèle légèrement plus grand. Pratiquement, l'une ou l'autre option fonctionne car les facteurs de correction sont conservateurs.

Deuxième étage — coupe 16 mm

• Débit = 300 × (% passant 32 mm) ≈ 300 × 0,75 = 225 t/h
• Ouverture = 16 mm → B ≈ 9 t/h/m²
• K ≈ 1,1, E ≈ 0,9, D = 0,9 (deuxième étage), F ≈ 1,0, S = 1,0, O = 1,2
• A = 225 / (9 × 1,1 × 0,9 × 0,9 × 1,0 × 1,0 × 1,2) ≈ 23 m²

Le deuxième étage est l'étage limitant — il a besoin de plus de surface que celui du dessus parce que le débit par mètre carré chute rapidement quand la taille de coupe est petite. Les 23 m² requis confirment qu'un STE2470 (16,8 m² par étage) est sous-dimensionné pour ce service. La bonne décision est de passer à un châssis plus grand, d'ajouter une seconde machine en parallèle, ou d'accepter une efficacité de criblage plus basse sur l'étage inférieur.

Exemple Chiffré #2 — 150 t/h de Granit, 4 Produits

Données : 150 t/h de granit concassé, alimentation 0–60 mm, 2 % d'humidité, densité 1,55 t/m³. Quatre produits requis : 0/4, 4/8, 8/16, 16+ mm. Trois points de coupe → crible incliné à 3 étages.

• Étage supérieur (coupe 16 mm) : 150 t/h, ouverture 16 mm. B = 9, K = 1,1, E = 0,9, D = 1,0, F = 1,0, O = 1,2. A = 150 / (9 × 1,1 × 0,9 × 1,2) = 14 m².
• Étage intermédiaire (coupe 8 mm) : ~110 t/h. B = 6, K = 1,1, E = 0,9, D = 0,9, F = 1,0, O = 1,2. A = 110 / (6 × 1,1 × 0,9 × 0,9 × 1,2) = 17 m².
• Étage inférieur (coupe 4 mm) : ~70 t/h. B = 3,5, K = 1,0, E = 0,9, D = 0,8, F = 1,0, O = 1,0 (besoin d'un panneau plus fin — la surface ouverte chute). A = 70 / (3,5 × 1,0 × 0,9 × 0,8 × 1,0) = 28 m².

L'étage inférieur de 4 mm pousse la surface requise à 28 m². C'est plus grand que tout modèle STE individuel. Les solutions pragmatiques sont : (1) accepter une efficacité de criblage de 85 % sur l'étage inférieur (ce qui augmente le facteur E et réduit le besoin) ; (2) utiliser des panneaux polyuréthane sur l'étage inférieur pour prolonger le temps de fonctionnement (plus petite machine, changements de toile plus fréquents) ; (3) répartir le service entre deux cribles en parallèle ; ou (4) utiliser un crible horizontal (Série ETE) pour le service fin de l'étage inférieur, où le mouvement elliptique offre une capacité de criblage fin par m² beaucoup plus élevée.

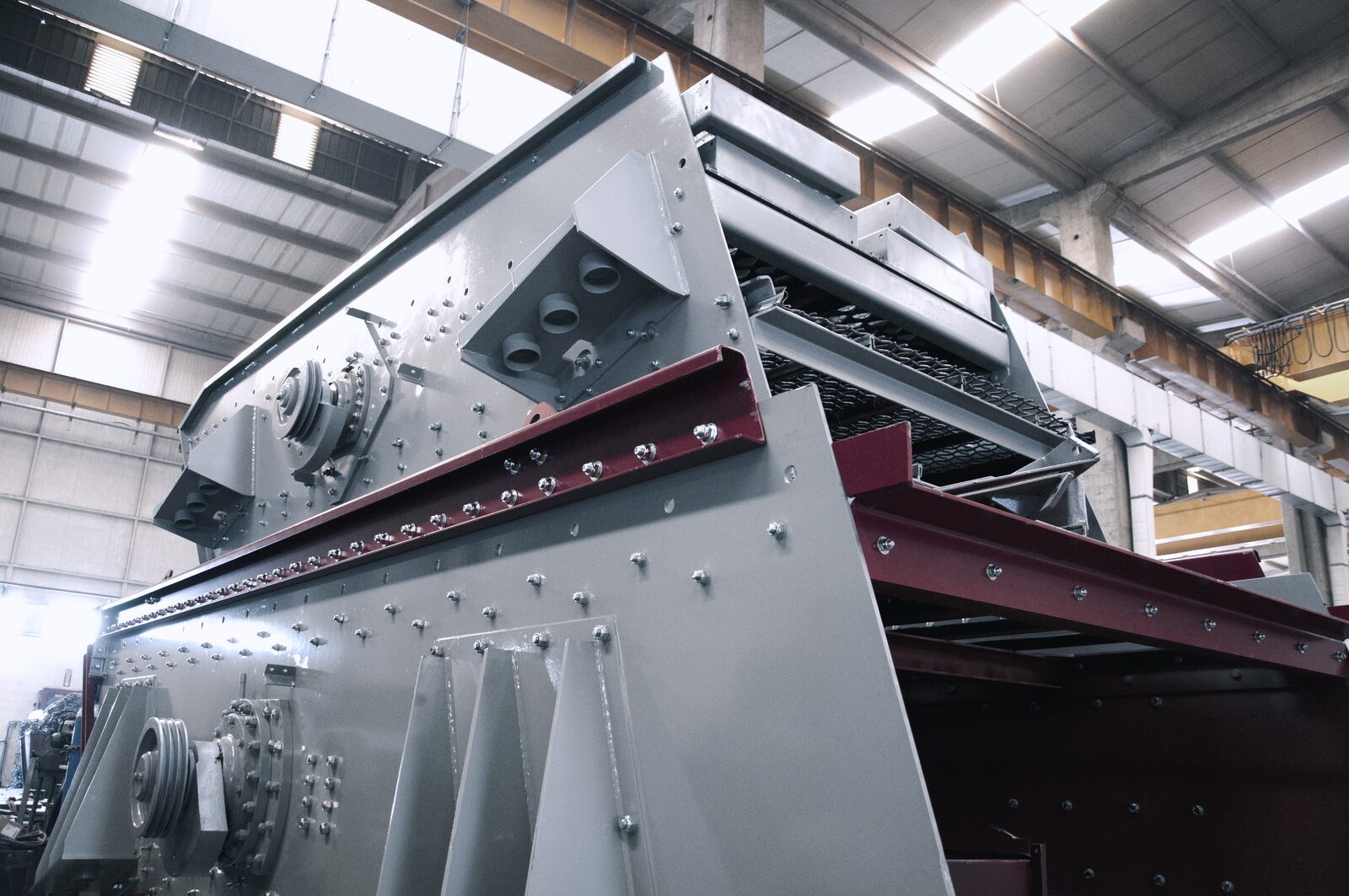

Tableau de Référence Rapide de Dimensionnement de la Série STE

Capacités approximatives pour la Série GELEN STE sur calcaire concassé standard (1,6 t/m³, sec, 50 % de demi-taille, toile métallique). Utilisez ceci comme point de départ — vérifiez toujours avec la formule complète.

La large gamme de capacité reflète le fait que le type de matériau, la taille de coupe et le nombre d'étages font tous varier le débit réaliste de 2 fois ou plus. Pour votre application spécifique, envoyez-nous vos données d'alimentation — nous effectuerons le calcul de dimensionnement complet et recommanderons le bon modèle STE.

5 Erreurs Courantes de Dimensionnement (Et Comment les Éviter)

• Dimensionner pour l'alimentation moyenne au lieu du pic. Les centrales de granulats voient souvent des pics de 20–40 % au-dessus de la moyenne. Utilisez toujours le pic d'alimentation, pas la moyenne.
• Ignorer le matériau de taille proche. Si 25 %+ de l'alimentation se trouve dans ±25 % de la taille de coupe, le facteur de demi-taille va dans le mauvais sens et vous avez besoin de beaucoup plus de surface que ne le dit la formule de base.
• Sous-estimer l'humidité. Même 5–8 % d'humidité réduit la capacité effective de criblage de 20–30 % sur la toile métallique standard. Au-dessus de 10 %, vous devez passer aux panneaux polyuréthane ou caoutchouc et planifier le criblage humide avec rampes d'arrosage.
• Mauvais chiffre de surface ouverte. Les panneaux PU (35 %) ont une surface ouverte très différente de la toile métallique tissée (60 %). Utiliser le mauvais chiffre peut sur ou sous-dimensionner le crible de 30 %.
• Dimensionner l'étage supérieur au lieu de l'inférieur. La plus petite coupe définit presque toujours la surface requise. Dimensionnez pour l'étage inférieur, pas pour le supérieur.

FAQ

• Dois-je utiliser la formule de base ou un logiciel de simulation ? Pour 95 % des centrales de granulats standard, la formule de base avec les facteurs K est précise à 10–15 % près — assez proche pour spécifier la bonne classe de taille. Le logiciel de simulation aide quand l'alimentation est inhabituelle (très humide, très fine, très chaude) ou quand vous devez prédire les performances du crible sur une plage de conditions de fonctionnement.
• Quelle marge dois-je ajouter ? Dimensionnez pour 110–120 % de votre pic d'alimentation. Cela couvre la dérive de granulométrie, l'humidité saisonnière et l'usure progressive de la toile sur le cycle de service.
• La formule fonctionne-t-elle pour le criblage humide ? Oui, mais le facteur de demi-taille change. Le criblage humide avec rampes d'arrosage augmente effectivement la fraction de demi-taille (l'eau emporte les fines plus vite), ce qui réduit la surface requise de 20–30 %.
• Et les cribles banane ? Les cribles banane (multi-pente) ont une capacité par m² beaucoup plus élevée car la section supérieure raide accélère le matériau, mais ils coûtent plus cher et nécessitent plus de hauteur libre. Voir la comparaison banane vs incliné.
• Puis-je l'utiliser pour le scalping grizzly ? Les cribles de scalping grizzly (comme la Série ITE) utilisent la même formule mais avec des valeurs de capacité de base différentes pour les très grandes ouvertures (typiquement 50–200 mm).

Obtenez un Calcul de Dimensionnement Personnalisé

Envoyez-nous votre PSD d'alimentation, tonnage de pointe, teneur en humidité, densité et fractions de produit requises — nous effectuerons le calcul complet et recommanderons le modèle de la Série STE approprié, le nombre d'étages, les toiles et les réglages opérationnels pour votre application.
