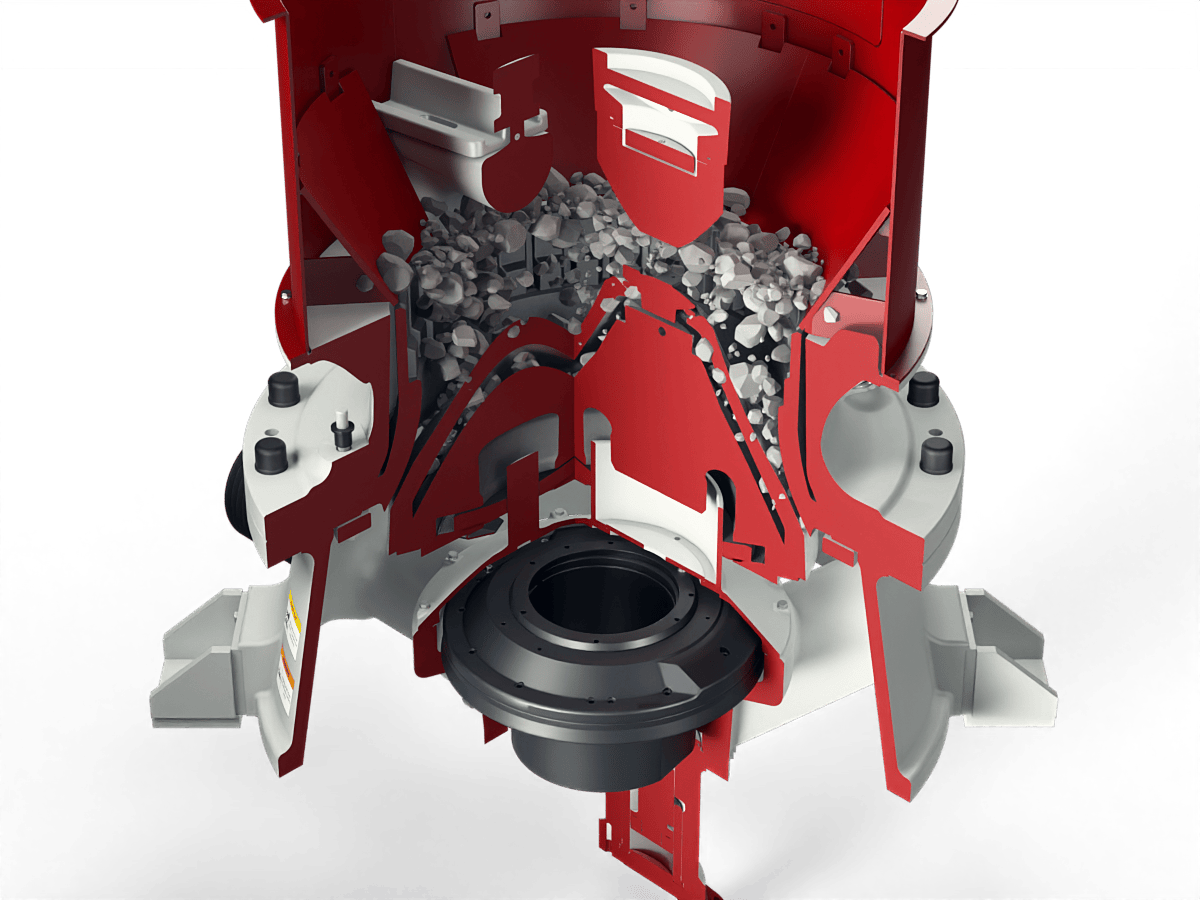

Un concasseur à cône est un concasseur de type compression conçu pour réduire progressivement la taille des roches et des minerais lors des étapes de concassage secondaire et tertiaire. Contrairement aux concasseurs à mâchoires, qui utilisent une plaque plate pour comprimer le matériau, un concasseur à cône fonctionne par giration d'un cône intérieur (manteau) à l'intérieur d'un bol extérieur fixe (concave). Lorsque le matériau entre par le haut de la chambre de concassage, la rotation excentrique du cône crée une action de compression — le matériau est comprimé entre le manteau et le concave, se brisant le long de ses lignes de fracture naturelles. Le matériau concassé tombe à travers l'espace qui se rétrécit et sort par le bas.

La mesure clé dans le fonctionnement d'un concasseur à cône est le Réglage Côté Fermé (CSS) — le plus petit espace entre le manteau et le concave au bas de la course de concassage. Le CSS contrôle directement la taille maximale de sortie de votre produit. Par exemple, un CSS de 12 mm sur un concasseur série GHC produira un matériau dont 80 % passe approximativement à 14–18 mm, selon la granulométrie d'alimentation et la dureté du matériau.

Les concasseurs à cône excellent dans le concassage secondaire et tertiaire car ils produisent une forme de produit constante et cubique — essentielle pour les applications d'asphalte, de béton et de couche de base routière où la forme des particules affecte directement les performances du mélange. Comme le concassage est continu (contrairement à l'action alternative d'un concasseur à mâchoires), les concasseurs à cône offrent un débit élevé avec une usure uniforme sur les revêtements de la chambre.

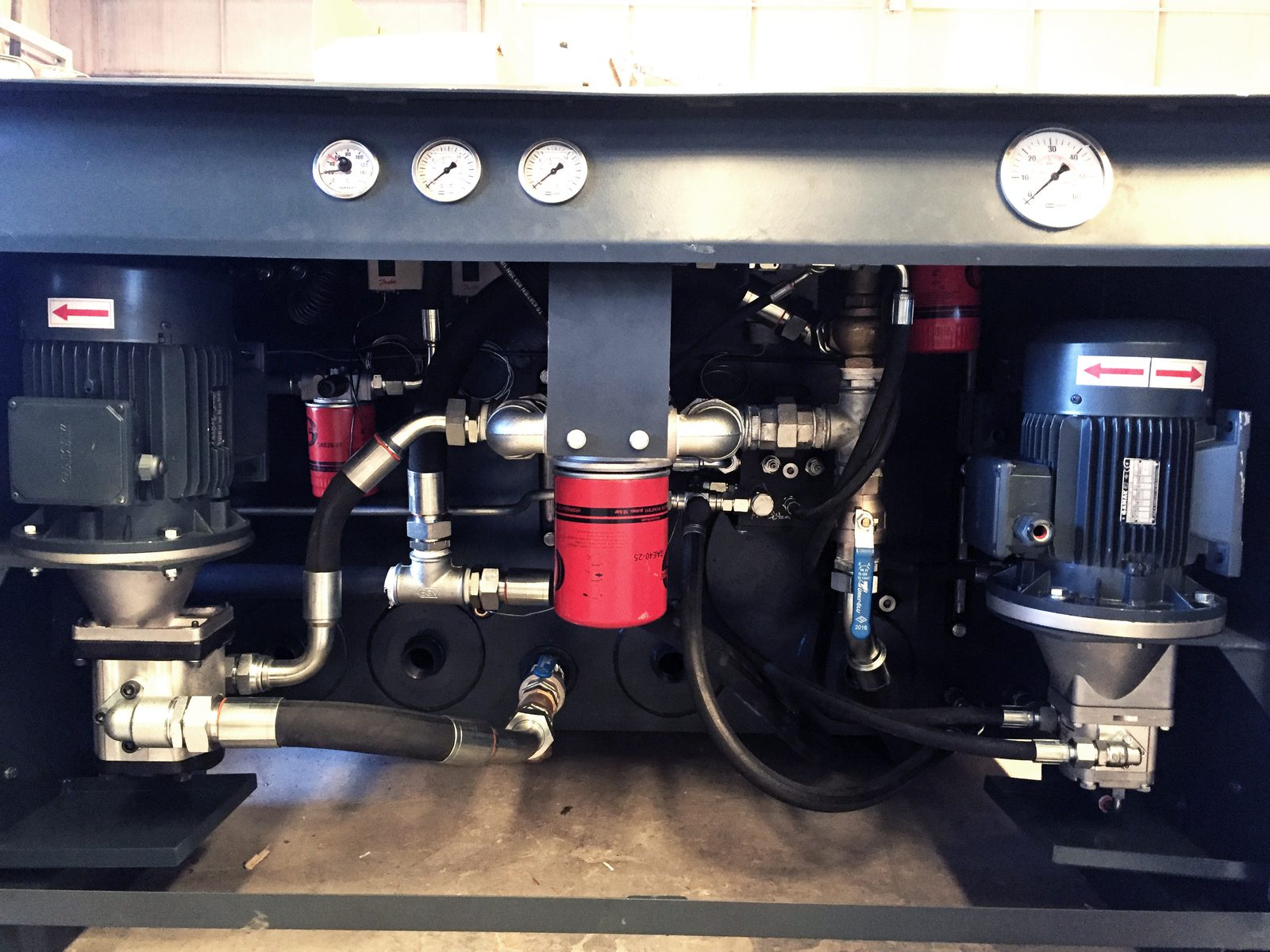

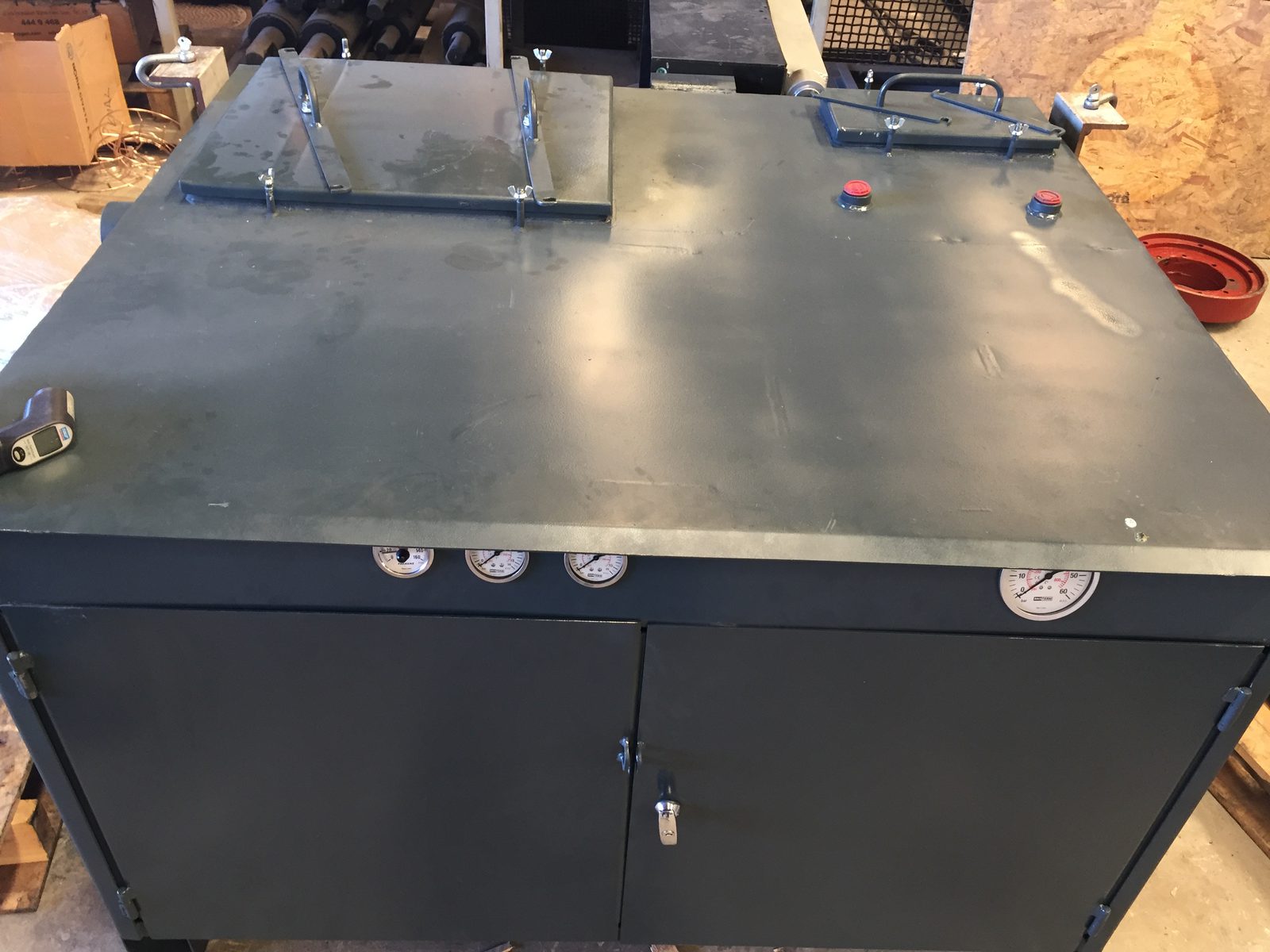

Les concasseurs à cône hydrauliques modernes, comme la série GELEN GHC, ajoutent un système de réglage hydraulique qui permet d'ajuster le CSS en charge sans arrêter le concasseur. Cette capacité maintient les spécifications du produit à mesure que les revêtements s'usent, et le même système fournit une protection automatique contre les surcharges — si un objet non broyable entre dans la chambre, le système hydraulique ouvre momentanément le CSS pour le laisser passer en toute sécurité, puis se réinitialise.

Dans une installation de concassage multi-étapes typique, un concasseur à cône suit un concasseur à mâchoires primaire. Le concasseur à mâchoires réduit le matériau tout-venant de 600–1 000 mm à 80–150 mm, puis le concasseur à cône prend ce matériau et le réduit à 6–50 mm selon l'application. Un concasseur à cône tertiaire ou un VSI peut suivre pour produire les produits aux spécifications finales. Les concasseurs à cône GELEN série GHC sont disponibles en quatre modèles — GHC28, GHC37, GHC45 et GHC56 — couvrant des capacités de 25 à 600 mtph, avec un contrôle hydraulique complet du CSS sur tous les modèles.

Les concasseurs à cône sont classés à la fois selon leur conception mécanique et l'application de concassage qu'ils servent. Comprendre les différences vous aide à sélectionner la bonne machine pour votre matériau et vos exigences de sortie.

Concasseur à cône standard — Conçu principalement pour le concassage secondaire, le cône standard possède une ouverture d'alimentation plus large et une plage de CSS plus grande, typiquement 10–50 mm. Il accepte le matériau directement d'un concasseur à mâchoires (typiquement alimentation de 80–220 mm) et le réduit à 25–60 mm. La géométrie de tête standard crée un parcours de concassage plus long, ce qui améliore le taux de réduction pour les matériaux d'alimentation plus grossiers. C'est le bon choix lorsque votre installation reçoit un matériau à 80–200 mm et doit produire une sortie de 20–50 mm pour une étape tertiaire ou un crible final.

Concasseur à cône à tête courte — La version à tête courte est optimisée pour le concassage tertiaire et la production de matériaux fins. Elle possède un angle de tête plus raide et une ouverture d'alimentation plus petite (typiquement 35–130 mm), produisant une sortie aussi fine que 6–10 mm de CSS. Si votre processus nécessite un matériau plus fin que 20 mm — pour le sable manufacturé, les agrégats d'asphalte ou le ballast ferroviaire fin — un cône à tête courte est le bon choix pour l'étape de concassage finale. Les performances de la tête courte sont particulièrement sensibles à la granulométrie d'alimentation : alimenter en force une tête courte avec du matériau surdimensionné provoquera des surcharges et une usure excessive.

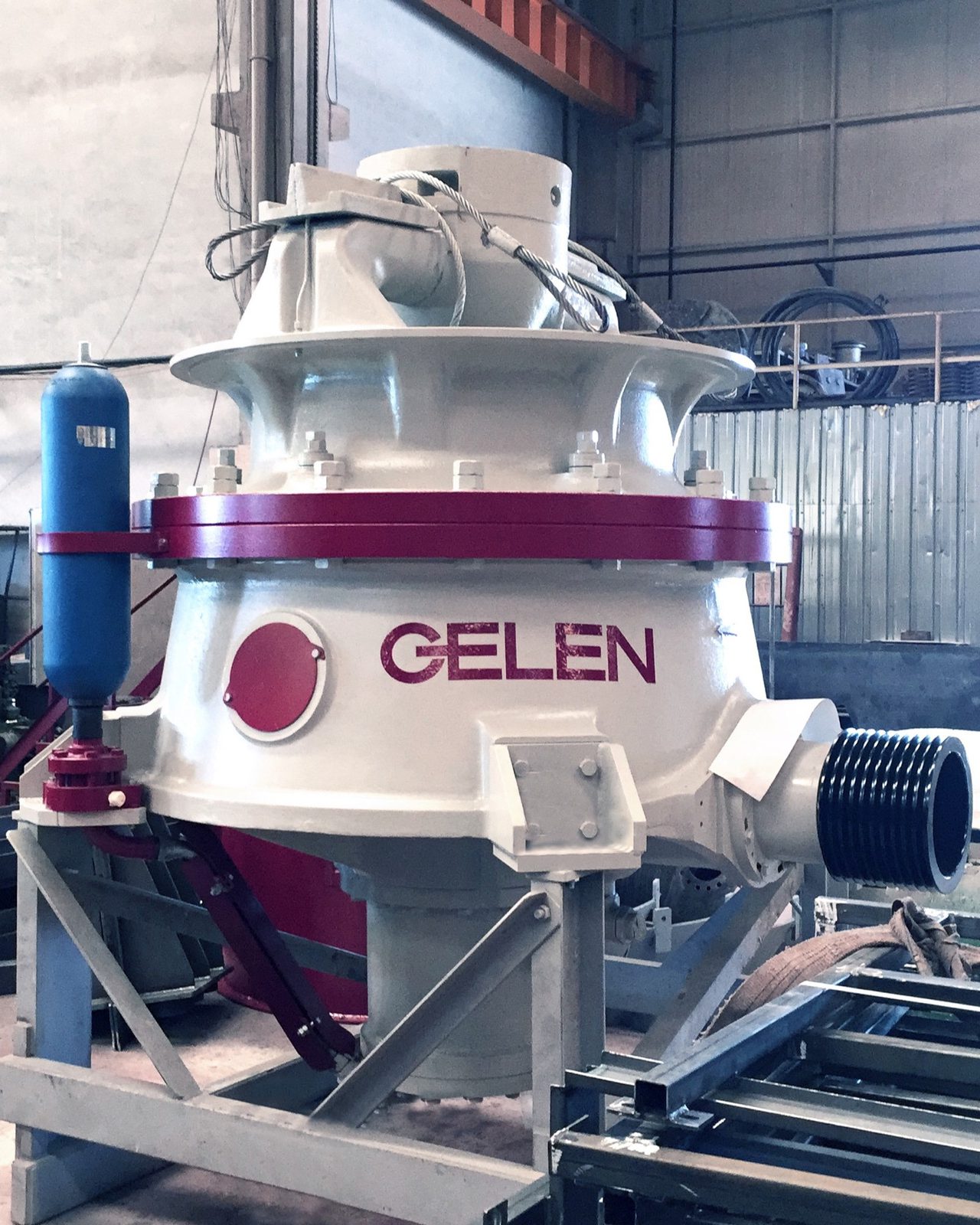

Concasseur à cône hydraulique — La norme moderne pour les applications secondaires et tertiaires. Au lieu d'un système de décharge à ressort, un cône hydraulique utilise un circuit oléohydraulique pour contrôler le CSS, fournir une protection contre les surcharges et permettre un dégagement rapide de la chambre de concassage après un colmatage. La série GELEN GHC utilise un système entièrement hydraulique, qui élimine le besoin de réglage par cales, réduit le temps de maintenance et permet les changements de CSS en cours de fonctionnement — essentiel pour maintenir les spécifications du produit sans arrêts de production.

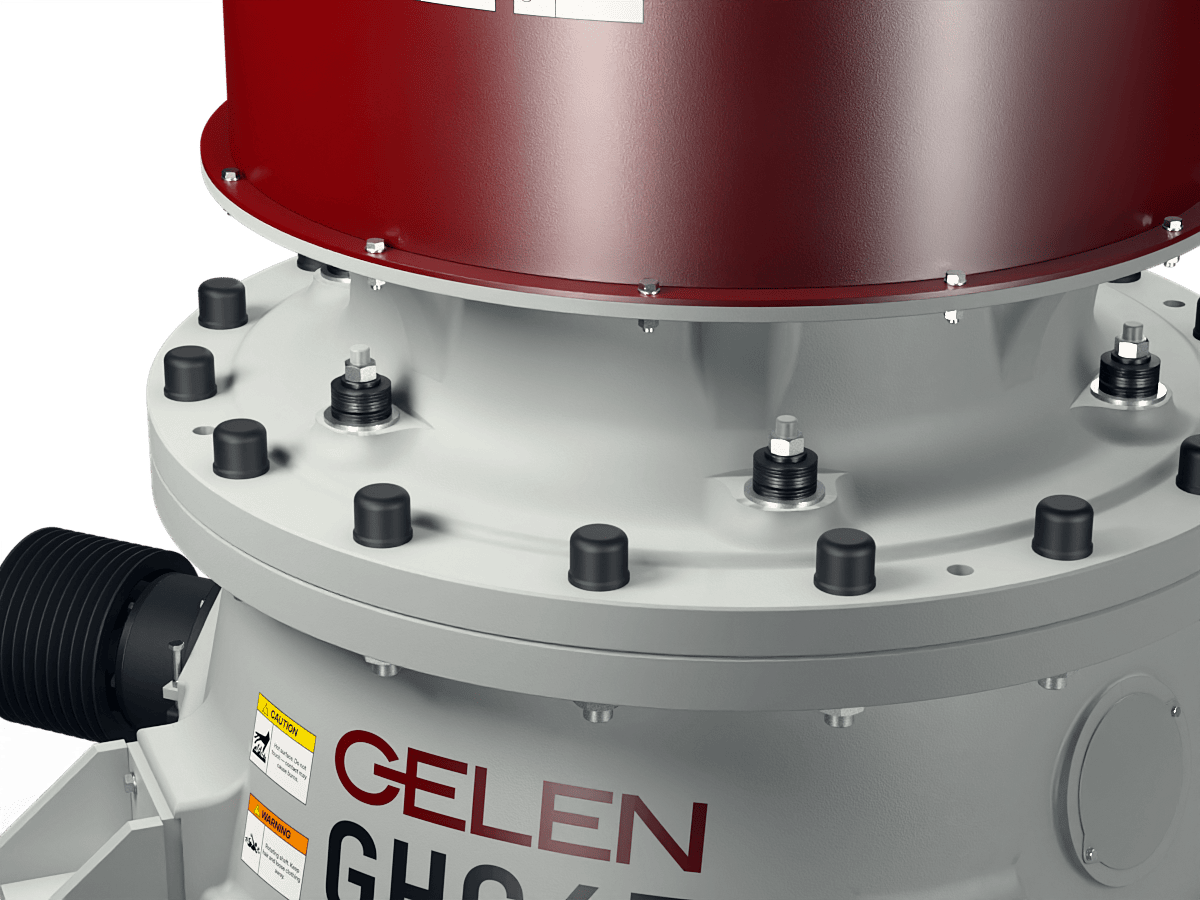

Concasseur à cône à ressort — Une conception plus ancienne qui utilise un assemblage de ressorts autour du cadre extérieur pour fournir une protection contre les objets métalliques. Les cônes à ressort sont encore en service dans de nombreuses carrières mais nécessitent plus d'intervention manuelle pour le réglage du CSS (cales physiques) et ont des exigences de maintenance plus élevées que les équivalents hydrauliques. Ils ne sont généralement pas recommandés pour les nouvelles installations.

Concasseur giratoire — Souvent confondu avec les concasseurs à cône, les concasseurs giratoires sont des machines primaires conçues pour de très grandes tailles d'alimentation (600–1 200 mm) et des débits élevés (1 000–5 000 tph). Ils partagent la géométrie cône-dans-bol mais fonctionnent à une échelle complètement différente et ne sont pas utilisés dans les applications secondaires ou tertiaires.

Pour la plupart des opérations d'agrégats et minières aujourd'hui, un concasseur à cône hydraulique — tête standard ou chambre Extra Grossière (EC) pour le secondaire, chambre Fine (F) pour le tertiaire — est le choix optimal. La série GELEN GHC couvre les deux applications grâce à son système de chambre (concave) interchangeable.

Les concasseurs à cône sont la machine de concassage secondaire et tertiaire préférée des producteurs d'agrégats, des opérations minières et des usines de recyclage dans le monde entier. Voici pourquoi ils surpassent les alternatives dans la bonne application :

1. Forme Supérieure des Particules
Parce que les concasseurs à cône utilisent une action de compression et de relâchement avec un mouvement gyratoire, le matériau est concassé sous plusieurs angles plutôt que dans un seul plan. Cela produit une particule cubique et bien formée — essentielle pour le béton bitumineux, qui nécessite des agrégats angulaires pour la stabilité du mélange, et pour la production de béton, où les particules cubiques réduisent la demande en eau et améliorent la résistance à la compression. L'action de compression plate d'un concasseur à mâchoires tend à produire des particules plates qui nécessitent souvent des étapes de mise en forme supplémentaires.

2. Taux de Réduction Élevé
Un concasseur à cône peut atteindre un taux de réduction de 6:1 à 8:1, ce qui signifie qu'une alimentation de 120 mm peut être réduite à 15–20 mm en un seul passage. Ce taux élevé réduit le nombre d'étapes de concassage nécessaires et diminue les dépenses d'investissement totales de l'installation ainsi que la complexité opérationnelle.

3. Protection Automatique Contre les Surcharges
Les concasseurs à cône hydrauliques modernes ouvrent automatiquement le CSS lorsqu'un objet non broyable (fer résiduel, boulons en acier, trépans de forage) entre dans la chambre. Le système hydraulique ouvre et ferme l'espace automatiquement en quelques secondes, empêchant les dommages catastrophiques aux revêtements ou à l'arbre. Cela est particulièrement précieux dans les applications de recyclage et d'exploitation minière où la contamination dans l'alimentation est courante.

4. Réglage du CSS Sans Arrêt
À mesure que les revêtements s'usent, le CSS effectif augmente et le produit devient progressivement plus grossier. Le système hydraulique des concasseurs série GHC permet aux opérateurs de compenser en resserrant le CSS pendant le fonctionnement à pleine production — maintenant les spécifications sans interrompre la production. Cela est impossible avec le réglage mécanique par cales des anciennes conceptions à ressort.

5. Configurations de Chambre Multiples
Les profils de concave Fine (F), Moyenne (M) et Extra Grossière (EC) permettent d'adapter la géométrie de concassage à votre matériau et vos spécifications de sortie. Les revêtements GELEN GHC sont fabriqués en acier au manganèse de grades 14Mn et 18Mn — choisir le bon alliage pour la dureté de votre matériau peut prolonger la durée de vie des revêtements de 30 à 50 % par rapport à une sélection générique.

6. Faible Coût d'Exploitation Par Tonne
À grande échelle (150+ mtph), la consommation d'énergie par tonne produite du concasseur à cône est inférieure à celle des concasseurs à percussion pour les matériaux durs et abrasifs. Les coûts d'usure des revêtements sont prévisibles et maîtrisables, et le système hydraulique GHC réduit la main-d'œuvre de maintenance par rapport aux conceptions à réglage mécanique.

Le choix d'un concasseur à cône implique de faire correspondre les capacités de la machine à votre matériau, à la conception de votre circuit et aux spécifications de votre produit final. Voici une approche systématique :

Étape 1 : Identifier votre matériau d'alimentation
La dureté du matériau (échelle de Mohs ou résistance à la compression en MPa), l'abrasivité (teneur en silice) et la teneur en humidité affectent tous la sélection du concasseur. Le calcaire (tendre, 2–3 Mohs) permet un débit plus élevé et une durée de vie des revêtements plus longue que le granit ou le basalte (dur, 6–7 Mohs), qui nécessitent un alliage de revêtement plus dur (18Mn contre 14Mn) et peuvent réduire la capacité de 20 à 30 % par rapport à la roche tendre au même CSS.

Étape 2 : Déterminer votre CSS cible et la granulométrie de sortie
Quelle est la spécification de votre produit final ? Pour les agrégats d'asphalte, un CSS typique de 8–14 mm produit une granulométrie 0–16 mm adaptée à la plupart des formulations d'asphalte. Pour les matériaux de couche de base routière, un CSS de 20–38 mm est typique. Pour les gros agrégats de béton (taille finie de 10–20 mm), un CSS de 12–20 mm est standard. La série GHC couvre des CSS de 6 mm (GHC28, chambre Fine) à 50 mm (GHC56, chambre Extra Grossière).

Étape 3 : Adapter la capacité au débit de votre installation
Les concasseurs à cône sont évalués par capacité à un CSS et une granulométrie d'alimentation spécifiques. Un GHC45 à 12 mm de CSS sur du granit produit environ 80–150 mtph ; la même machine sur du calcaire à 20 mm de CSS peut produire 200–280 mtph. Dimensionnez toujours le concasseur à cône 15 à 20 % au-dessus de votre débit cible pour tenir compte des variations de granulométrie d'alimentation, des changements saisonniers d'humidité de l'alimentation et de l'usure des revêtements au cours du cycle de service.

Étape 4 : Choisir la bonne chambre (profil de revêtement)
Les revêtements Fine (F) conviennent au concassage tertiaire et à la production d'agrégats fins (CSS 6–20 mm). Les revêtements Moyenne (M) conviennent à la plupart des applications secondaires où l'alimentation est de 50–150 mm et le produit de 15–40 mm. Les revêtements Extra Grossière (EC) sont utilisés lorsque l'alimentation est grossière (jusqu'à 220 mm sur le GHC45) et que les spécifications de sortie permettent une granulométrie plus large. L'adaptation du profil de chambre à votre application peut augmenter la production de 15 à 25 % et prolonger la durée de vie des revêtements par rapport à un profil inadapté.

Étape 5 : Choisir entre configuration fixe et mobile
Un concasseur à cône fixe dans une installation permanente offre le coût par tonne le plus bas à hauts débits (300+ mtph) mais nécessite des travaux de génie civil et une installation permanente. Un concasseur à cône mobile (sur chenilles) convient aux carrières nécessitant un déplacement entre les fronts, aux opérations de concassage sous contrat à court terme, aux sites distants avec un accès d'infrastructure limité ou lorsque l'investissement en capital doit rester mobile. Les modèles de la série GHC sont compatibles avec les deux configurations.

Contactez notre équipe d'ingénieurs avec votre matériau d'alimentation, votre taille d'alimentation, vos spécifications de sortie requises et votre capacité cible — nous vous recommanderons le bon modèle GHC, le bon profil de chambre et la bonne configuration de circuit pour votre exploitation.
