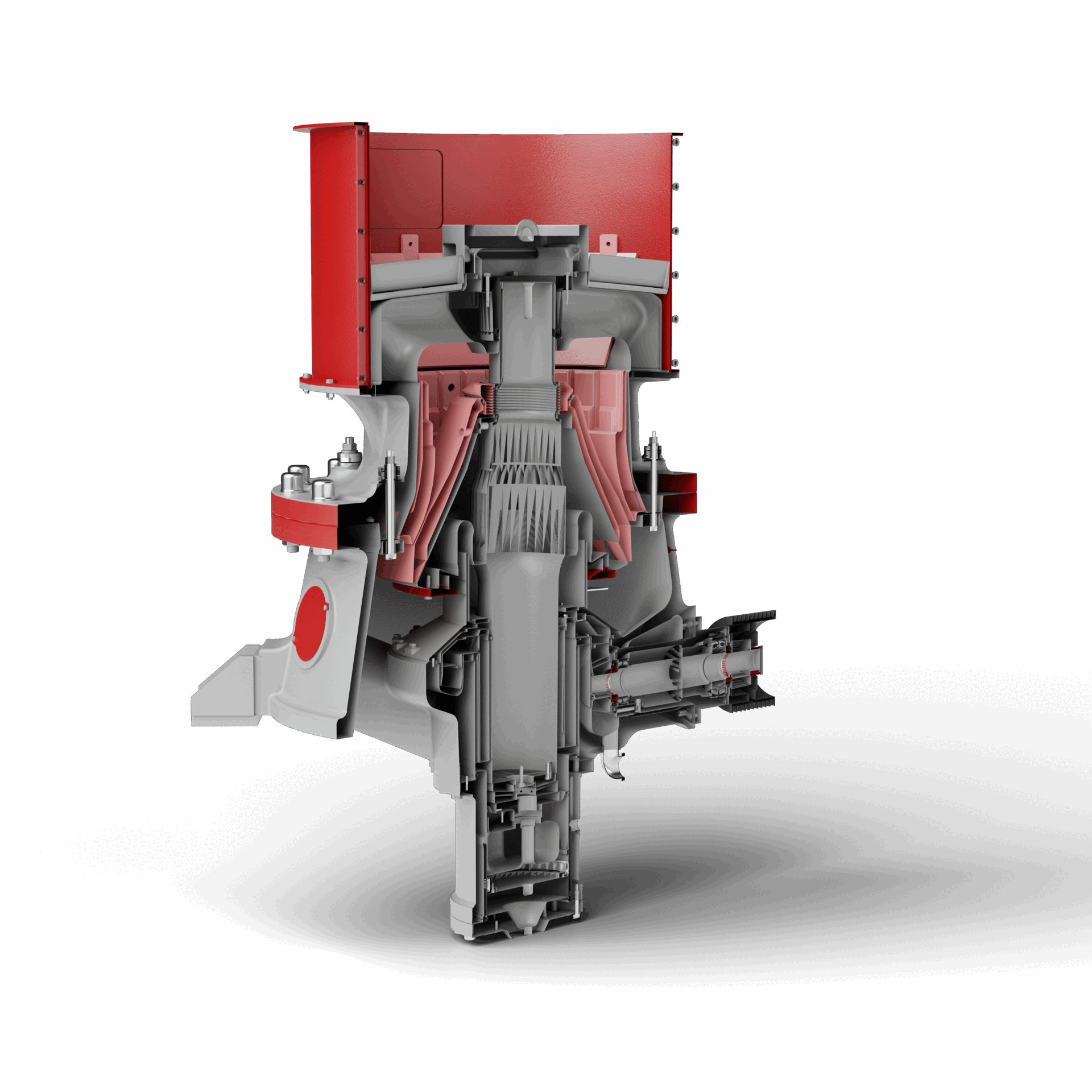

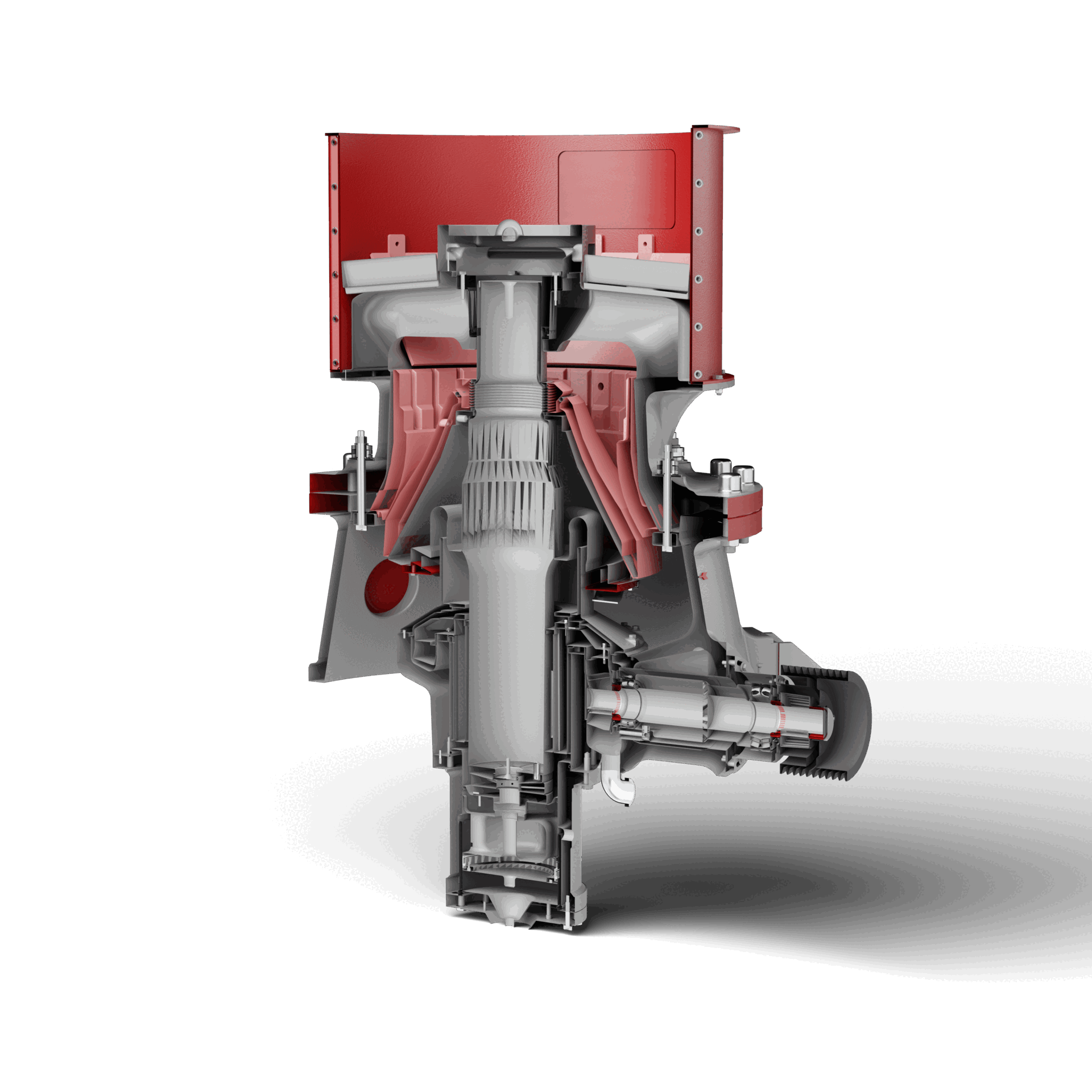

Una trituradora de cono es un equipo de trituración por compresión diseñado para reducir roca y mineral a tamaños progresivamente más pequeños en las etapas de trituración secundaria y terciaria. A diferencia de las trituradoras de mandíbula, que utilizan una placa plana para comprimir el material, una trituradora de cono funciona girando un cono interior (manto) dentro de un recipiente exterior fijo (cóncavo). A medida que el material entra por la parte superior de la cámara de trituración, la rotación excéntrica del cono crea una acción de compresión — el material se comprime entre el manto y el cóncavo, rompiéndose a lo largo de sus líneas de fractura naturales. El material triturado cae a través del hueco que se estrecha y sale por la parte inferior.

La medida clave en el funcionamiento de una trituradora de cono es el Ajuste de Lado Cerrado (CSS) — el espacio más pequeño entre el manto y el cóncavo en la parte inferior de la carrera de trituración. El CSS controla directamente el tamaño máximo de salida de su producto. Por ejemplo, un CSS de 12 mm en una trituradora Serie GHC producirá material con un 80% pasando aproximadamente 14–18 mm, dependiendo de la gradación de alimentación y la dureza del material.

Las trituradoras de cono sobresalen en la trituración secundaria y terciaria porque producen una forma de partícula consistente y cúbica — fundamental para aplicaciones de asfalto, hormigón y base de carretera donde la forma de la partícula afecta directamente el rendimiento de la mezcla. Dado que la trituración es continua (a diferencia de la acción recíproca de una trituradora de mandíbula), las trituradoras de cono ofrecen alto rendimiento con distribución uniforme del desgaste en los revestimientos de la cámara.

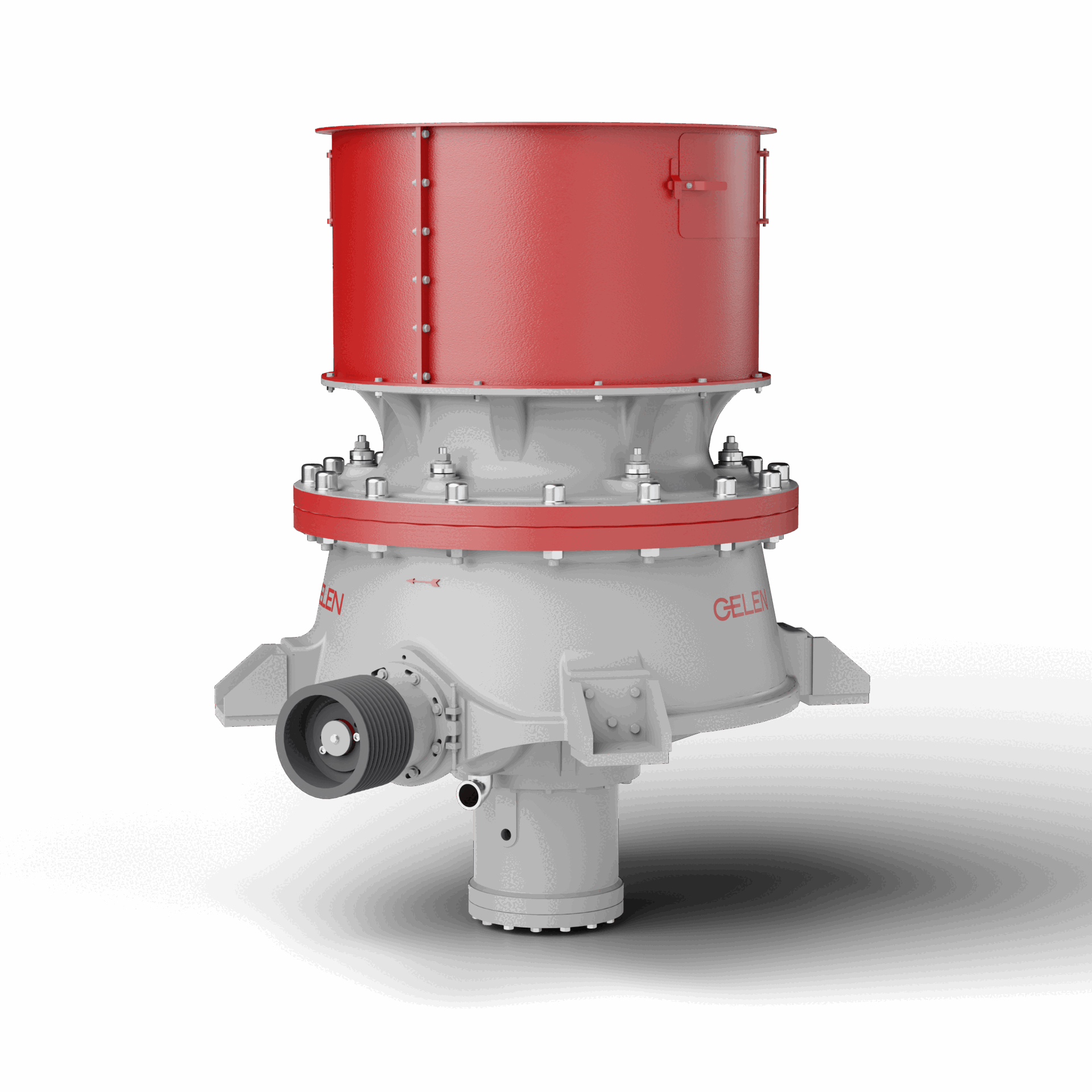

Las trituradoras de cono hidráulicas modernas, como la Serie GHC de GELEN, incorporan un sistema hidráulico de ajuste que permite modificar el CSS bajo carga sin detener la trituradora. Esta capacidad mantiene la especificación del producto a medida que los revestimientos se desgastan, y el mismo sistema proporciona protección automática contra sobrecargas — si un objeto no triturable entra en la cámara, el sistema hidráulico abre momentáneamente el CSS para dejarlo pasar de forma segura y luego se restablece.

En una planta de trituración típica de varias etapas, una trituradora de cono sigue a una trituradora de mandíbula primaria. La trituradora de mandíbula reduce el material de mina de 600–1.000 mm a 80–150 mm, y la trituradora de cono luego toma este material y lo reduce a 6–50 mm dependiendo de la aplicación. Una trituradora de cono terciaria o VSI puede seguir para producir productos de especificación final. Las trituradoras de cono GELEN Serie GHC están disponibles en cuatro modelos — GHC28, GHC37, GHC45 y GHC56 — cubriendo capacidades de 25 a 600 mtph, con control hidráulico completo del CSS en todos los modelos.

Las trituradoras de cono se clasifican tanto por su diseño mecánico como por la aplicación de trituración que sirven. Comprender las diferencias le ayuda a seleccionar la máquina adecuada para su material y requisitos de producción.

Trituradora de Cono Estándar — Diseñada principalmente para trituración secundaria, el cono estándar tiene una abertura de alimentación más amplia y un rango de CSS mayor, típicamente de 10–50 mm. Acepta material directamente de una trituradora de mandíbula (alimentación típica de 80–220 mm) y lo reduce a 25–60 mm. La geometría de cabeza estándar crea un recorrido de trituración más largo, lo que mejora la relación de reducción para materiales de alimentación más gruesos. Esta es la opción correcta cuando su planta recibe material de trituradora a 80–200 mm y necesita producir una salida de 20–50 mm para una etapa terciaria o criba final.

Trituradora de Cono de Cabeza Corta — La versión de cabeza corta está optimizada para trituración terciaria y producción de material fino. Tiene un ángulo de cabeza más pronunciado y una abertura de alimentación más pequeña (típicamente 35–130 mm), produciendo salida tan fina como 6–10 mm de CSS. Si su proceso requiere material más fino de 20 mm — para arena manufacturada, árido para asfalto o balasto fino de ferrocarril — un cono de cabeza corta es la opción correcta para la etapa final de trituración. El rendimiento de cabeza corta es particularmente sensible a la gradación de alimentación: sobrealimentar un cono de cabeza corta con material sobredimensionado causará sobrecarga y desgaste excesivo.

Trituradora de Cono Hidráulica — El estándar moderno para aplicaciones secundarias y terciarias. En lugar de un sistema de alivio por resorte, un cono hidráulico utiliza un circuito oleohidráulico para controlar el CSS, proporcionar protección contra sobrecargas y permitir la limpieza rápida de la cámara de trituración tras un atasco. La Serie GHC de GELEN utiliza un sistema completamente hidráulico, que elimina la necesidad de ajuste por calzas, reduce el tiempo de mantenimiento y permite cambios de CSS durante la operación — fundamental para mantener la especificación del producto sin paradas de producción.

Trituradora de Cono de Resorte — Un diseño antiguo que utiliza un conjunto de resortes alrededor del bastidor exterior para proporcionar protección contra hierro atrapado. Los conos de resorte todavía están en servicio en muchas canteras pero requieren más intervención manual para el ajuste de CSS (calzas físicas) y tienen mayores requisitos de mantenimiento que los equivalentes hidráulicos. Generalmente no se recomiendan para nuevas instalaciones de planta.

Trituradora Giratoria — A menudo confundida con las trituradoras de cono, las trituradoras giratorias son máquinas primarias diseñadas para tamaños de alimentación muy grandes (600–1.200 mm) y altos rendimientos (1.000–5.000 tph). Comparten la geometría de cono dentro de recipiente pero operan a una escala completamente diferente y no se utilizan en aplicaciones secundarias o terciarias.

Para la mayoría de las operaciones de áridos y minería actuales, una trituradora de cono hidráulica — cabeza estándar o cámara Extra Gruesa (EC) para secundaria, cámara Fina (F) para terciaria — es la opción óptima. La Serie GHC de GELEN cubre ambas aplicaciones a través de su sistema intercambiable de cámara (cóncavo).

Las trituradoras de cono son la máquina de trituración secundaria y terciaria preferida por productores de áridos, operaciones mineras y plantas de reciclaje en todo el mundo. Estas son las razones por las que superan a las alternativas en la aplicación adecuada:

1. Forma Superior de Partícula
Dado que las trituradoras de cono utilizan una acción de compresión y liberación con un movimiento giratorio, el material se tritura desde múltiples ángulos en lugar de en un solo plano. Esto produce una partícula cúbica y bien formada — esencial para el hormigón asfáltico, que requiere árido angular para la estabilidad de la mezcla, y para la producción de hormigón, donde las partículas cúbicas reducen la demanda de agua y mejoran la resistencia a la compresión. La acción de compresión plana de una trituradora de mandíbula tiende a producir partículas laminares que a menudo requieren etapas adicionales de conformado.

2. Alta Relación de Reducción
Una trituradora de cono puede lograr una relación de reducción de 6:1 a 8:1, lo que significa que una alimentación de 120 mm puede reducirse a 15–20 mm en una sola pasada. Esta alta relación reduce el número de etapas de trituración necesarias y disminuye el gasto total de capital y la complejidad operativa de la planta.

3. Protección Automática contra Sobrecargas
Las trituradoras de cono hidráulicas modernas alivian automáticamente el CSS cuando un objeto no triturable (hierro atrapado, pernos de acero, brocas) entra en la cámara. El sistema hidráulico abre y cierra el espacio automáticamente en segundos, previniendo daños catastróficos en revestimientos o eje. Esto es particularmente valioso en aplicaciones de reciclaje y minería donde la contaminación en la alimentación es común.

4. Ajuste de CSS Sin Parada
A medida que los revestimientos se desgastan, el CSS efectivo aumenta y el producto gradualmente se vuelve más grueso. El sistema hidráulico de las trituradoras Serie GHC permite a los operadores compensar ajustando el CSS mientras funciona a plena producción — manteniendo la especificación sin interrumpir la producción. Esto es imposible con el ajuste mecánico por calzas en diseños antiguos de conos de resorte.

5. Múltiples Configuraciones de Cámara
Los perfiles de cóncavo Fina (F), Media (M) y Extra Gruesa (EC) permiten adaptar la geometría de trituración a su material y especificación de salida. Los revestimientos GHC de GELEN se fabrican en grados de acero al manganeso 14Mn y 18Mn — elegir la aleación correcta para la dureza de su material puede extender la vida útil del revestimiento entre un 30–50% en comparación con una selección genérica.

6. Bajo Costo Operativo por Tonelada
A escala (150+ mtph), el consumo energético por tonelada producida de la trituradora de cono es menor que el de las trituradoras de impacto para materiales duros y abrasivos. Los costos de desgaste de revestimientos son predecibles y manejables, y el sistema hidráulico GHC reduce la mano de obra de mantenimiento en comparación con diseños de ajuste mecánico.

Seleccionar una trituradora de cono implica ajustar las capacidades de la máquina a su material, diseño de circuito y especificación de producto final. Este es un enfoque sistemático:

Paso 1: Identifique su material de alimentación
La dureza del material (escala de Mohs o resistencia a la compresión en MPa), la abrasividad (contenido de sílice) y el contenido de humedad afectan la selección de la trituradora. La caliza (blanda, 2–3 Mohs) permite mayor rendimiento y mayor vida útil del revestimiento que el granito o basalto (duros, 6–7 Mohs), que requieren una aleación de revestimiento más dura (18Mn vs. 14Mn) y pueden reducir la capacidad entre un 20–30% en comparación con roca blanda al mismo CSS.

Paso 2: Determine su CSS objetivo y la gradación de salida
¿Cuál es la especificación de su producto final? Para árido asfáltico, un CSS típico de 8–14 mm produce una gradación de 0–16 mm adecuada para la mayoría de los diseños de mezcla asfáltica. Para material de base de carretera, un CSS de 20–38 mm es típico. Para árido grueso de hormigón (tamaño final de 10–20 mm), un CSS de 12–20 mm es estándar. La Serie GHC cubre CSS desde 6 mm (GHC28, cámara Fina) hasta 50 mm (GHC56, cámara Extra Gruesa).

Paso 3: Ajuste la capacidad al rendimiento de su planta
Las trituradoras de cono se clasifican por capacidad a un CSS y gradación de alimentación específicos. Una GHC45 a 12 mm de CSS en granito produce aproximadamente 80–150 mtph; la misma máquina en caliza a 20 mm de CSS puede producir 200–280 mtph. Siempre dimensione la trituradora de cono un 15–20% por encima de su rendimiento objetivo para permitir variaciones en la gradación de alimentación, cambios estacionales de humedad y desgaste de revestimientos durante el ciclo de servicio.

Paso 4: Elija la cámara correcta (perfil de revestimiento)
Los revestimientos Finos (F) son adecuados para trituración terciaria y producción de árido fino (CSS 6–20 mm). Los revestimientos Medios (M) se adaptan a la mayoría de las aplicaciones secundarias donde la alimentación es de 50–150 mm y el producto es de 15–40 mm. Los revestimientos Extra Gruesos (EC) se utilizan cuando la alimentación es gruesa (hasta 220 mm en GHC45) y la especificación de salida permite una gradación más amplia. Ajustar el perfil de cámara a su aplicación puede aumentar la producción entre un 15–25% y extender la vida útil del revestimiento en comparación con usar un perfil inadecuado.

Paso 5: Decida entre configuración estacionaria y móvil
Una trituradora de cono estacionaria en una planta fija ofrece el menor costo por tonelada a altos rendimientos (300+ mtph) pero requiere obras civiles y una instalación permanente. Una trituradora de cono móvil (sobre orugas) es adecuada para canteras que requieren reubicación entre frentes, operaciones de trituración por contrato a corto plazo, sitios remotos con acceso limitado a infraestructura o cuando la inversión de capital debe permanecer móvil. Los modelos de la Serie GHC son compatibles con ambas configuraciones.

Contacte a nuestro equipo de ingeniería con su material de alimentación, tamaño de alimentación, especificación de producción requerida y capacidad objetivo — le recomendaremos el modelo GHC adecuado, el perfil de cámara y la configuración de circuito para su operación.
