Las trituradoras de impacto de eje horizontal GELEN ofrecen alto rendimiento en las etapas primaria, secundaria y terciaria. Disponibles en cinco series — PDK, SDK, DST, TDK y HTK — combinan ingeniería de rotor robusta, metalurgia de martillos de impacto premium y geometría de cámara de precisión para lograr altas tasas de reducción, producto final cúbico consistente y bajo coste por tonelada en aplicaciones de caliza, áridos y reciclaje de concreto.
Las trituradoras de impacto de eje horizontal GELEN ofrecen alto rendimiento en las etapas primaria, secundaria y terciaria. Disponibles en cinco series — PDK, SDK, DST, TDK y HTK — combinan ingeniería de rotor robusta, metalurgia de martillos de impacto premium y geometría de cámara de precisión para lograr altas tasas de reducción, producto final cúbico consistente y bajo coste por tonelada en aplicaciones de caliza, áridos y reciclaje de concreto.
Amplio Rango de Aplicaciones Caliza Reciclaje de Concreto Asfalto (RAP) Grava de Río Residuos de Construcción y Demolición Dolomita Yeso
Alta Durabilidad Rotor soldado de servicio pesado con diseño equilibrado dinámicamente. Martillos de aleación de cromo diseñados para vida útil prolongada. Placas de impacto con ajuste hidráulico y revestimientos resistentes al desgaste. Alojamiento de rodamientos sellado para operación continua.
Alto Rendimiento Ratio de reducción de hasta 10:1 en una sola pasada. Producto final cúbico con mínimo de partículas alargadas. Diámetro de rotor de 1.000 mm a 1.600 mm. Granulometría de salida consistente de árido grueso a arena mecánica.
Bajos Costes Operacionales Ajuste hidráulico de placas de impacto desde el exterior de la trituradora. Martillos reversibles y reemplazables en juegos pareados. Sistema de lubricación centralizado opcional. Puertas de mantenimiento de acceso rápido para reducir tiempos de parada.
Las trituradoras de impacto de eje horizontal primarias serie PDK están diseñadas para la trituración en primera etapa de materiales blandos a semidurros, incluidos caliza, dolomita y yeso. Con diámetros de rotor de 1.200 a 1.600 mm y capacidades de 150 a 900 TPH, las trituradoras PDK ofrecen altas tasas de reducción y excelente forma cúbica del producto en una sola pasada.
PDK1210 | PDK1313 | PDK1415 | PDK1518 | PDK1620 | |
| APERTURA DE ENTRADAmm | 1040x900 | 1340x1200 | 1540x1300 | 1840x1400 | 2040x1600 |
| TAMAÑO MÁX. DE ALIMENTACIÓNmm | 800 | 900 | 1000 | 1100 | 1300 |
| DIÁMETRO DE ROTORmm | 1200 | 1300 | 1400 | 1500 | 1600 |
| PRODUCCIÓNtph | 150 - 250 | 250 - 400 | 300 - 600 | 400 - 750 | 500 - 900 |
| POTENCIAkw | 160 | 200 | 250 | 315 | 355 |
| PESOkg | 14.000 | 18.200 | 22.000 | 34.600 | 41.800 |
Las trituradoras de impacto secundarias serie SDK procesan material pretriturando para producir áridos de granulometría controlada para aplicaciones de construcción y vialidad. Disponibles en 7 modelos de 100 a 600 TPH, las trituradoras SDK ofrecen control preciso del tamaño de salida mediante ajuste hidráulico de placas y configuraciones de martillos de alto desgaste.
SDK1210 | SDK1213 | SDK1315 | SDK1418 | SDK1420 | K36 | K35 | |
| APERTURA DE ENTRADAmm | 1040x800 | 1340x800 | 1540x900 | 1840x940 | 2040x980 | 1000x280 | 1500x280 |
| TAMAÑO MÁX. DE ALIMENTACIÓNmm | 400 | 500 | 600 | 650 | 700 | 200 | 200 |
| DIÁMETRO DE ROTORmm | 1200 | 1200 | 1300 | 1400 | 1500 | 1535 | 1535 |
| PRODUCCIÓNtph | 100 - 250 | 150 - 300 | 200 - 450 | 250 - 520 | 300 - 600 | 75 - 130 | 175 - 250 |
| POTENCIAkw | 160 | 200 | 250 | 335 | 400 | 90 | 160 |
| PESOkg | 9.800 | 12.700 | 17.200 | 24.000 | 28.300 | 12.900 | 22.000 |

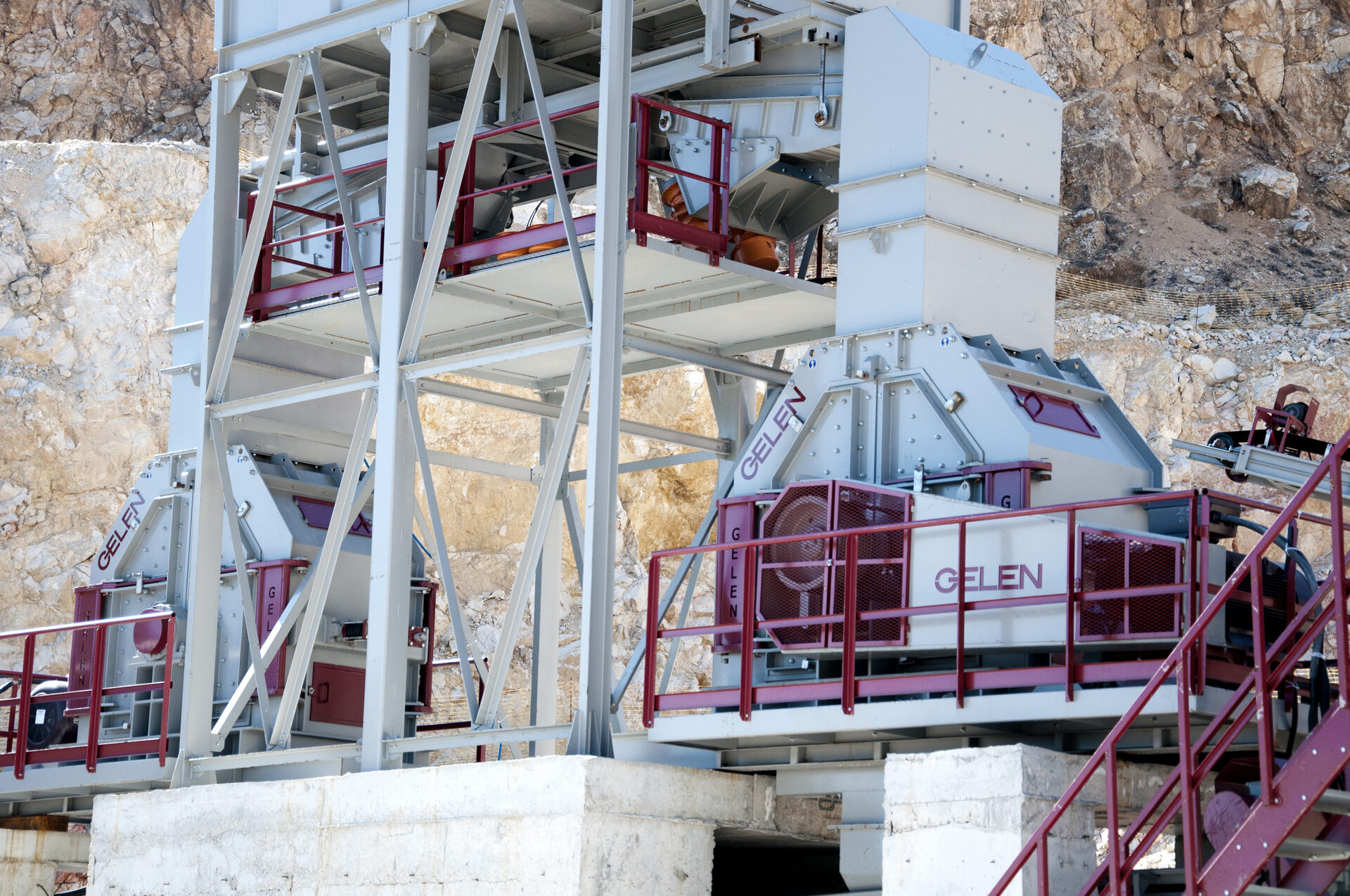

Las trituradoras de impacto secundarias serie DST están diseñadas específicamente para el procesamiento de minerales de lecho fluvial. La amplia abertura de entrada acepta material de mayor tamaño y la geometría de cámara entrega una mayor proporción de producto fino — ideal para operaciones de arena y grava.
DST1418 | DST1315 | DST1112 | DST1110 | |
| APERTURA DE ENTRADAmm | 900x1840 | 800x1540 | 600x1250 | 600x1000 |
| TAMAÑO MÁX. DE ALIMENTACIÓNmm | 600 | 500 | 450 | 455 |
| DIÁMETRO DE ROTORmm | 1400 | 1300 | 1100 | 1100 |
| PRODUCCIÓNtph | 250 - 510 | 180 - 330 | 110 - 250 | 90 - 170 |
| POTENCIAkw | 355 | 315 | 200 | 160 |
| PESOkg | 30.600 | 21.500 | 16.800 | 10.900 |
Las trituradoras de impacto terciarias serie TDK producen árido fino y arena mecánica de alta cubicidad a partir de material pretriturando. La geometría versátil de las placas permite ajustar la granulometría de salida de gruesa a fina sin cambiar componentes.
TDK1215 | TDK1212 | TDK1285 | TDK1260 | HTK1010 | |
| APERTURA DE ENTRADAmm | 330x1540 | 230x1240 | 230x890 | 230x640 | 300x1040 |
| TAMAÑO MÁX. DE ALIMENTACIÓNmm | 120 | 80 | 80 | 80 | 40 |
| DIÁMETRO DE ROTORmm | 1200 | 1200 | 1200 | 1200 | 1000 |
| PRODUCCIÓNtph | 150 - 250 | 100 - 150 | 70 - 100 | 40 - 70 | 80 - 100 |
| POTENCIAkw | 315 | 250 | 160 | 110 | 200 |
| PESOkg | 20.600 | 16.500 | 10.500 | 7.200 | 6.000 |

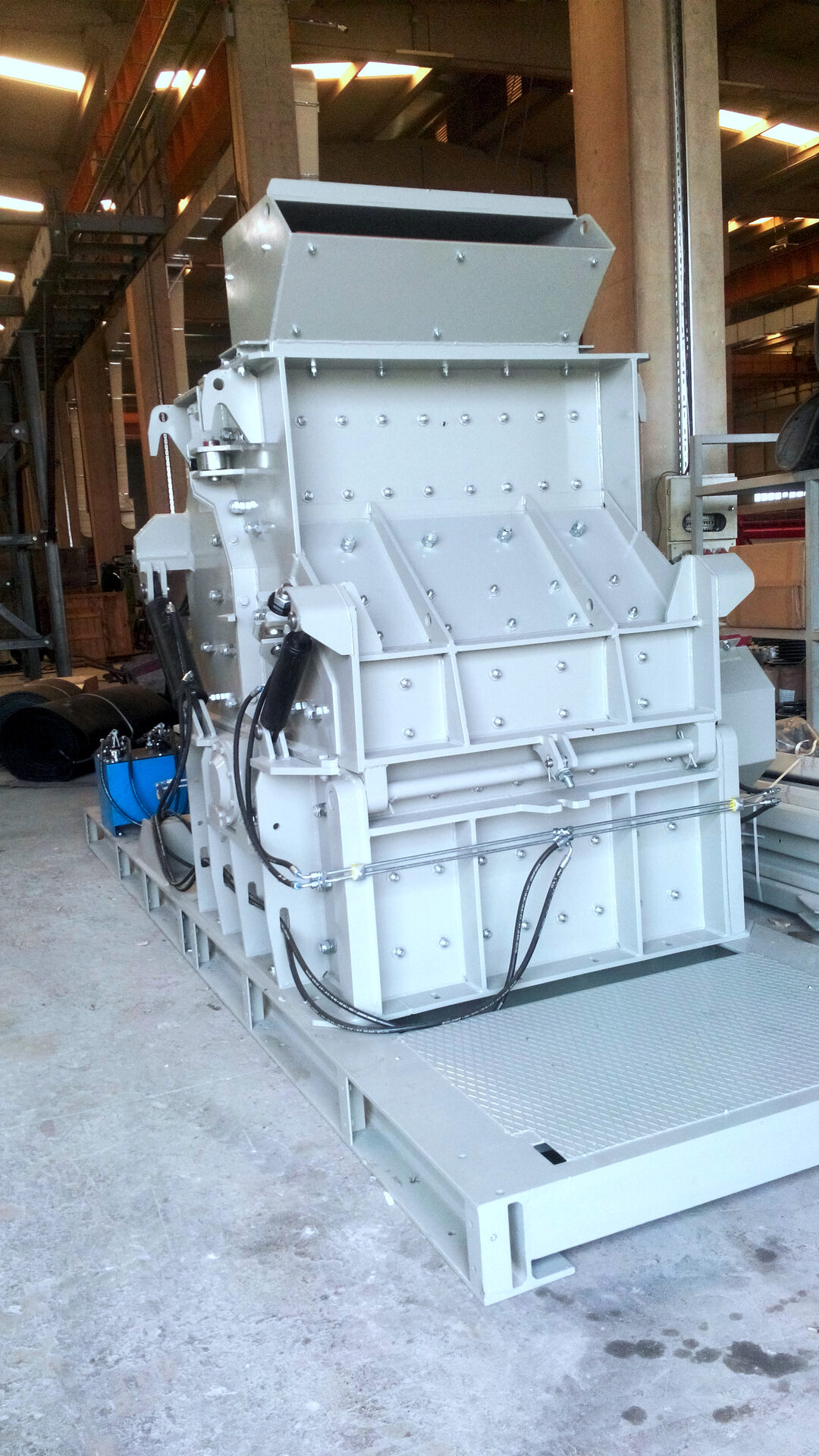

Las trituradoras terciarias de alta velocidad serie HTK son una solución económica para la producción de arena fabricada. El rotor ligero de dos filas opera a RPM elevadas para producir fracciones consistentes de 0–5 mm y 0–8 mm a partir de alimentación de hasta 40 mm.
HTK1010 | |
| APERTURA DE ENTRADAmm | 300x1040 |
| TAMAÑO MÁX. DE ALIMENTACIÓNmm | 40 |
| DIÁMETRO DE ROTORmm | 1000 |
| PRODUCCIÓNtph | 80 - 100 |
| POTENCIAkw | 200 |
| PESOkg | 6.000 |
Todas las series de trituradoras HSI GELEN están fabricadas según normas de calidad ISO y están disponibles en configuraciones estacionaria o móvil sobre ruedas. Las tablas anteriores resumen los parámetros técnicos clave de cada serie. Contacte con GELEN para planos detallados, curvas de capacidad o soporte de configuración específico.
Características Estándar: Ajuste hidráulico de placas de impacto, rotor equilibrado dinámicamente, martillos reversibles, rodamientos pesados sellados, transmisión por correas en V o directa, protección térmica contra sobrecarga.
Opcional: Mando a distancia inalámbrico, sistema de lubricación centralizado, detector de metales, supresión de polvo, chasis móvil sobre ruedas.
Las trituradoras de impacto HSI GELEN están desplegadas en canteras, plantas de reciclaje, obras de construcción y operaciones de áridos en más de 50 países. Cada serie está optimizada para demandas específicas de aplicación.
Trituración primaria y secundaria de caliza, dolomita y carbonato cálcico con resistencias a compresión de hasta 200 MPa. Las trituradoras serie PDK producen árido bien graduado para cemento, base de carretera y suministro de construcción en una sola pasada.
Procesamiento de concreto reforzado, ladrillo, azulejo y escombros de demolición en árido reciclado reutilizable. Las trituradoras SDK con martillos de manganeso manejan alimentación contaminada con ferralla con menor riesgo de rotura.
Procesamiento de pavimento asfáltico recuperado (RAP) para proyectos de rehabilitación vial. Las trituradoras SDK y PDK reducen el asfalto fresado en frío a granulometría controlada para reutilización.
Producción de áridos de construcción graduados a partir de grava de río, arenisca y roca blanda. Las series DST y TDK entregan granulometría precisa para árido de concreto, base de carretera, relleno drenante y aplicaciones de arena mecánica.
Trituración secundaria de yeso, baritina, fosfato, carbón y otros minerales industriales blandos a semidurros. Las trituradoras HSI GELEN ofrecen alto rendimiento con baja contaminación de hierro en el producto final.
Cada trituradora HSI GELEN incorpora más de 40 años de experiencia en ingeniería. Descubra las características que reducen los costes operacionales y maximizan el tiempo de actividad.
Reducción de hasta 10:1 en una sola pasada elimina la necesidad de etapas adicionales de trituración en aplicaciones blandas y semiduras, reduciendo la inversión en planta y el coste operacional.
El ajuste del gap de las placas de impacto se realiza hidráulicamente desde el exterior de la trituradora sin detener la producción, permitiendo control en tiempo real del tamaño de salida.
Cada rotor GELEN se equilibra dinámicamente con tolerancias ajustadas antes del envío. Los rotores equilibrados prolongan la vida de los rodamientos, reducen la vibración y protegen el chasis.
Las trituradoras de impacto GELEN se suministran con juegos pareados de martillos en aleación de manganeso, martensítica o cromo. Los martillos son reversibles y reemplazables en pares pareados para equilibrio consistente del rotor.
Cinco series que cubren las etapas primaria (PDK), secundaria (SDK, DST) y terciaria (TDK, HTK). Suministro de fuente única para circuito de trituración completo desde alimentación hasta arena mecánica.
Desde 1981, GELEN ha fabricado equipos de trituración entregados a más de 50 países. La fabricación en Turquía proporciona calidad de nivel europeo a precios competitivos.
Amplíe su conocimiento con estos recursos del sector de confianza y conéctese con la comunidad global de trituración y cribado.
Una trituradora de impacto de eje horizontal (trituradora HSI) rompe el material mediante un rotor giratorio de alta velocidad equipado con martillos. A medida que el material entra en la cámara de trituración, los martillos lo golpean a alta velocidad, lanzándolo contra las placas de impacto estacionarias. El material rebota y es golpeado de nuevo hasta que es lo suficientemente pequeño para salir por el gap entre el rotor y la placa inferior. El resultado es un producto cúbico con una alta tasa de reducción — típicamente de 6:1 a 10:1 en una sola pasada.
Una trituradora HSI (impacto de eje horizontal) utiliza un rotor montado horizontalmente para golpear el material con martillos — es adecuada para trituración primaria y secundaria de una amplia gama de tamaños y materiales de alimentación. Una trituradora VSI (impacto de eje vertical) utiliza un rotor montado verticalmente para acelerar el material hacia afuera contra un anillo de yunque — está limitada a trituración terciaria fina y se utiliza principalmente para dar forma a áridos y producir arena fabricada. GELEN fabrica tanto series HSI como VSI.
Las trituradoras de impacto HSI GELEN son adecuadas para materiales blandos a semidurros con resistencia a compresión de hasta aproximadamente 200 MPa. Las aplicaciones comunes incluyen caliza, dolomita, yeso, grava de río, arenisca, concreto reciclado, asfalto reciclado (RAP), escombros de demolición y minerales industriales como carbón, fosfato y baritina. Para materiales muy abrasivos con alto contenido de sílice (granito, basalto, cuarcita), una trituradora de cono puede ofrecer menor coste de desgaste por tonelada.
Elija la serie PDK para trituración primaria de material de alimentación de gran tamaño (hasta 1.300 mm). Elija las series SDK o DST para trituración secundaria. Elija la serie TDK para trituración terciaria y producción de árido fino. Elija la serie HTK para arena fabricada de alta velocidad. Contacte con GELEN para una recomendación específica para su sitio.
Las trituradoras de impacto GELEN están diseñadas para un cambio de martillos rápido y seguro. Tras aplicar los procedimientos de bloqueo/etiquetado, la caja de la trituradora se abre hidráulicamente y el rotor se asegura con el dispositivo de bloqueo. Los martillos se deslizan lateralmente. Las barras nuevas se instalan en pares pareados por tolerancia de peso. El cambio completo en una trituradora serie PDK puede completarse por dos operarios en menos de 60 minutos.
Las trituradoras HSI GELEN cubren capacidades de producción desde 40 TPH (TDK 1260) hasta 900 TPH (PDK 1620) según el modelo y las condiciones de alimentación. Consulte las tablas de especificaciones técnicas para rangos de capacidad modelo por modelo.
Use una trituradora de impacto cuando necesite un alto ratio de reducción en una sola etapa, forma cúbica del producto o cuando procese caliza, concreto reciclado o asfalto (materiales de hasta 200 MPa de resistencia a compresión). Una trituradora de mandíbula es preferible para roca dura y abrasiva como granito o basalto, donde el coste de desgaste de los martillos sería elevado.
