Jak Regulować Uziarnienie Kruszarki Udarowej: Przewodnik Regulacji CSS
Wprowadzenie: Uziarnienie produktu kruszarki udarowej poziomej kontroluje się inaczej niż w kruszarce szczękowej lub stożkowej. W przeciwieństwie do kruszarek ściskających posiadających zdefiniowaną zamkniętą szczelinę (CSS) produkującą przewidywalny pojedynczy punkt cięcia, kruszarka HSI produkuje zakres wielkości cząstek — operator ma dwa główne regulatory tego zakresu: szczelinę kotary (ustawienie główne) i prędkość wirnika (ustawienie dodatkowe). Zrozumienie, jak te czynniki oddziałują z materiałem nadawy, jest kluczem do konsekwentnego osiągania docelowej specyfikacji produktu.
Jak kontroluje się uziarnienie produktu kruszarki udarowej
Istnieją dwa główne regulatory uziarnienia produktu kruszarki udarowej:
- Szczelina kotary (odległość płyty odrzutowej od końcówki bijaka) — jest to główny regulator uziarnienia produktu. Szczelina określa maksymalny wymiar cząstek, które mogą opuścić komorę kruszenia bez kolejnego udaru. Regulacja szczeliny kotary jest pierwszym działaniem, gdy uziarnienie produktu wymaga zmiany.
- Prędkość wirnika — jest to regulator dodatkowy. Wyższa prędkość wirnika zwiększa energię kinetyczną każdego udaru, co powoduje drobniejsze kruszenie i zwiększa udział frakcji drobnych w produkcie. Prędkość wirnika reguluje się rzadziej i zazwyczaj tylko przy znacznej zmianie rodzaju materiału lub docelowej specyfikacji produktu.
Ważna różnica od kruszarek szczękowych: kruszarka udarowa pozioma nie ma stałej CSS definiującej jeden punkt cięcia. Produkuje ona rozkład wielkości cząstek od drobnych do maksimum ograniczonego szczeliną kotary. P80 (wielkość, przy której 80% produktu przechodzi) jest najbardziej użyteczną specyfikacją do pracy przy kontroli uziarnienia.
Zrozumienie szczeliny kotary
Większość kruszarek HSI ma dwie lub trzy kotary (zasłony) uderzeniowe umieszczone za wirnikiem pod różnymi kątami. Każda pełni inną rolę w procesie kruszenia:
- Kotara główna (pierwsza zasłona, najbliżej wirnika): Kontroluje gruboziarniste rozdrabnianie — jest to główne ustawienie uziarnienia produktu. Ustawienie tej szczeliny określa maksymalną cząstkę, która może przejść podczas pierwszego udaru.
- Kotara wtórna (druga zasłona): Kontroluje ostateczną drobność produktu, zapewniając drugie miejsce udaru dla cząstek, które przeszły przez pierwszą bez wystarczającego rozdrobnienia.
- Kotara trzeciorzędna (w niektórych modelach, do produkcji kruszywa drobnego): Zapewnia dodatkowy stopień rozdrabniania dla drobnych kruszyw i zastosowań piasku łamanego.
Ogólne zasady są proste:
- Otwarcie szczeliny kotary → grubszy produkt, wyższa wydajność przepustowa, mniej frakcji drobnych, mniejsze zużycie, mniejsze zużycie energii
- Zamknięcie szczeliny kotary → drobniejszy produkt, więcej frakcji drobnych, większe zużycie bijaków i okładzin, wyższe zużycie energii
Tabela poniżej przedstawia typowe zależności między ustawieniem szczeliny kotary głównej a P80 produktu dla standardowego wapienia:
| Szczelina kotary głównej | Typowe P80 produktu | Zastosowanie |
|---|---|---|
| 20–30 mm | 0–20 mm | Kruszywo drobne, nadawa do produkcji piasku łamanego |
| 30–50 mm | 0–40 mm | Podbudowa drogi, kruszywo betonowe |
| 50–80 mm | 0–70 mm | Podbudowa, tłuczeń, wypełnienie |
| 80–120 mm | 0–100 mm | Szorstkie wypełnienie, ogólna podbudowa |
| 120–200 mm | 0–150 mm | Rozdrabnianie pierwotne, nadawa do wstępnego przesiewu |
Uwaga: Wartości te są orientacyjne dla standardowego wapienia przy typowej prędkości roboczej. Twardsze lub miększe materiały przesuną krzywą — patrz sekcja korekcji materiału poniżej.
Wpływ prędkości wirnika na uziarnienie
Prędkość wirnika określa prędkość obwodową bijaków — prędkość, z jaką bijaki uderzają materiał nadawy. Wyższa prędkość obwodowa = wyższa energia kinetyczna każdego udaru = drobniejszy produkt z większym udziałem frakcji drobnych.
Wzór na prędkość obwodową:
Prędkość obwodowa (m/s) = π × średnica wirnika (m) × RPM ÷ 60
Przykład: Kruszarka z wirnikiem o średnicy 1 400 mm pracującym przy 750 RPM:
Prędkość obwodowa = π × 1,4 × 750 ÷ 60 = 54,9 m/s
Tabela poniżej przedstawia zależność między prędkością obwodową, zastosowaniem i generacją frakcji drobnych:
| Prędkość obwodowa | Zastosowanie | Generacja frakcji drobnych |
|---|---|---|
| <30 m/s | Rozdrabnianie pierwotne — materiał gruboziarnisty | Bardzo niska |
| 30–40 m/s | Kruszenie wtórne — produkcja kruszywa | Niska do średniej |
| 40–55 m/s | Kształtowanie drobnego kruszywa — kruszywo drogowe, betonowe | Średnia do wysokiej |
| >55 m/s | Produkcja piasku łamanego (konfiguracja HTK) | Wysoka |
Przy regulacji uziarnienia, najpierw zmień szczelinę kotary. Reguluj prędkość wirnika tylko jeśli chcesz zmienić udział frakcji drobnych bez zmiany maksymalnej wielkości cząstek — lub przy przechodzeniu na znacznie inny rodzaj materiału.

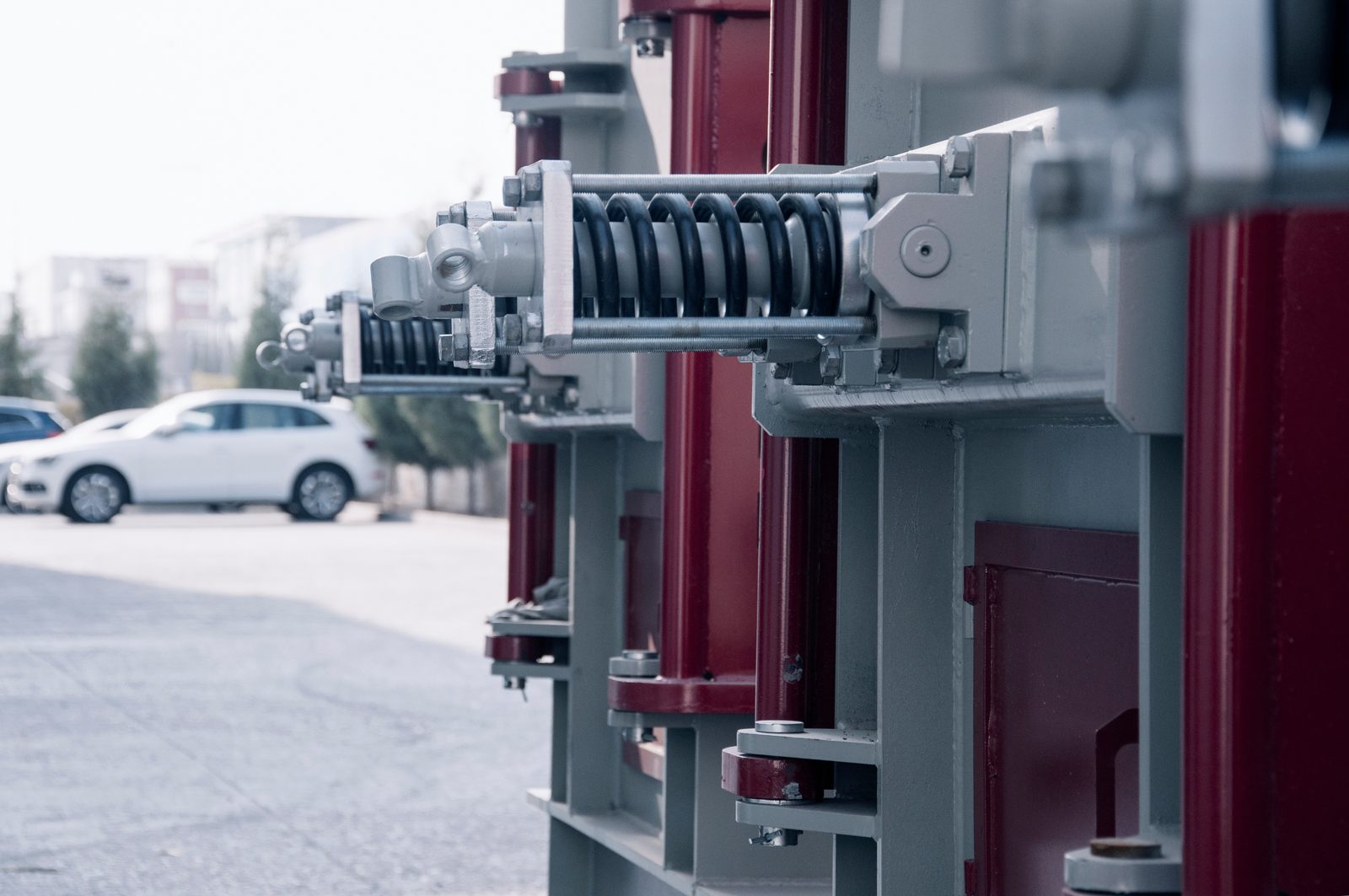

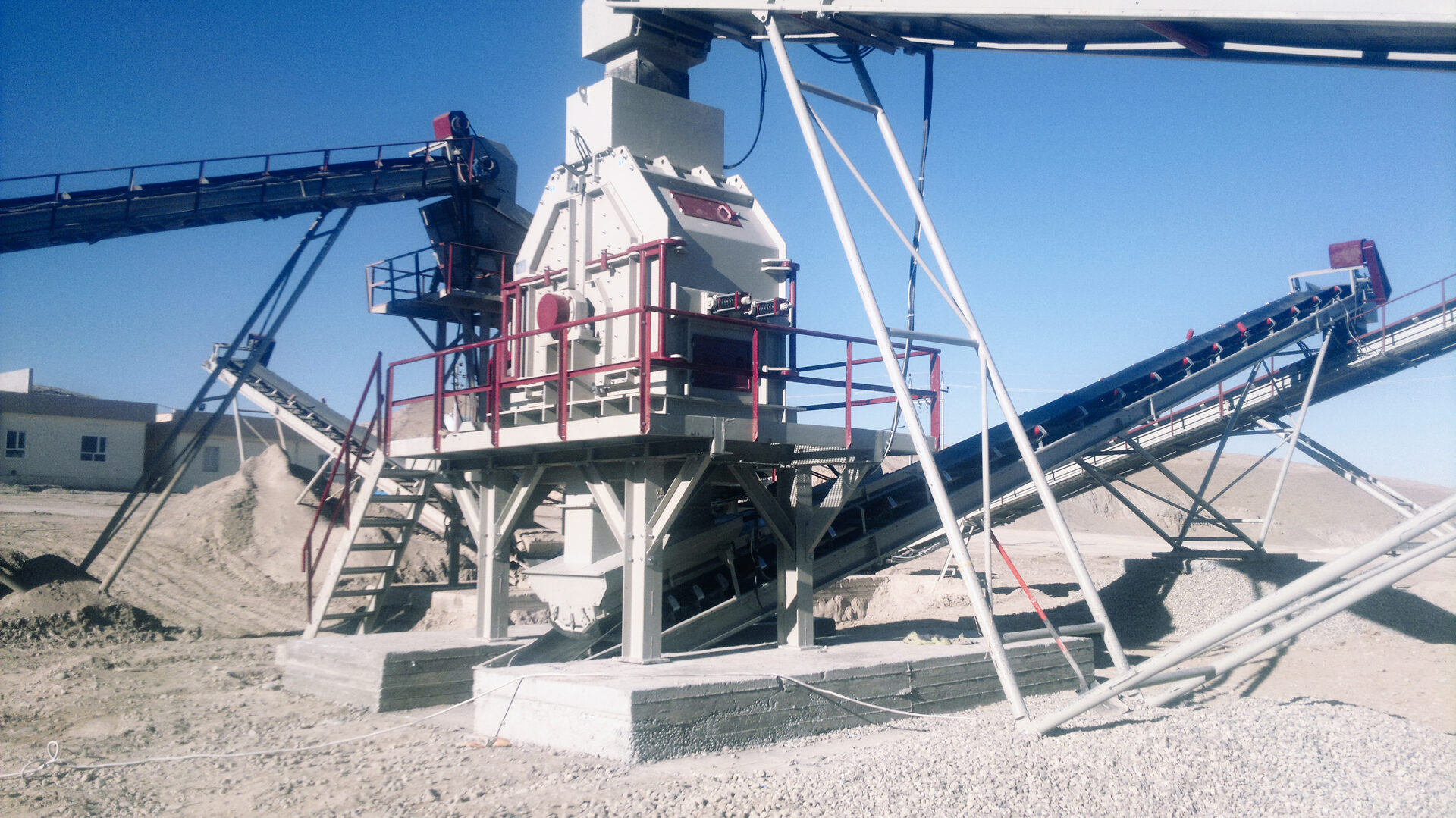

Krok po kroku: Jak wyregulować szczelinę kotary w kruszarce HSI GELEN
- Upewnij się, że maszyna jest całkowicie zatrzymana i blokada LOTO jest zastosowana na wszystkich źródłach energii
- Dostęp do hydraulicznych elementów sterowania regulacji kotary — w modelach GELEN są one zlokalizowane na zewnętrznym panelu sterowania przy obudowie kruszarki
- Otwórz zawór hydrauliczny, aby zwolnić mechanizm blokowania kotary
- Użyj śruby regulacyjnej lub cylindra hydraulicznego, aby przesunąć kotar do docelowej pozycji — przesuwaj małymi krokami (po 10 mm przy grubszych regulacjach)
- Zmierz szczelinę skalibrowanym szczelinomierzem lub narzędziem do pomiaru szczeliny — mierz niezależnie po lewej i prawej stronie kotary
- Upewnij się, że obie strony są równe w granicach ±2 mm — asymetryczne szczeliny powodują nierównomierne uziarnienie produktu i nierównomierne zużycie bijaków
- Zablokuj kotar w pozycji za pomocą mechanizmu blokującego
- Zdejmij LOTO i uruchom ponownie kruszarkę zgodnie z normalną sekwencją rozruchu
- Pozwól kruszarce osiągnąć stan ustalony (około 15 minut przy normalnej prędkości podawania)
- Pobierz reprezentatywną próbkę produktu z przenośnika wyładowczego — przesiej próbkę i porównaj uziarnienie ze specyfikacją docelową. W razie potrzeby dokonaj korekty i powtórz.
- Zapisz ostateczne potwierdzone ustawienie w dzienniku konserwacji wraz z rodzajem materiału i datą — staje się to wartością bazową dla danego materiału
Jak właściwości materiału wpływają na uziarnienie
Tabele szczelin kotary powyżej są skalibrowane dla standardowego wapienia. Różne materiały produkują różne uziarnienie przy tym samym ustawieniu, ponieważ ich wytrzymałość na ściskanie, kruchość i gęstość się różnią. Użyj poniższych korekcji jako punktu wyjścia przy uruchamianiu kruszarki na nowym materiale:
| Materiał | Wytrzymałość na ściskanie (MPa) | Korekcja startowa vs standardowe ustawienie dla wapienia |
|---|---|---|
| Wapień (miękki do średniego) | 50–100 MPa | Wzorzec referencyjny — bez korekcji |
| Dolomit | 100–150 MPa | Zamknij szczelinę o 5–10 mm względem wapienia (twardszy materiał kruszy się mniej efektywnie) |
| Gruz betonowy | 30–80 MPa | Otwórz szczelinę o 5–10 mm (zmienna twardość; ryzyko nadmiernego kruszenia) |
| Asfalt / RAP | 10–40 MPa | Otwórz szczelinę o 10–20 mm (bardzo miękki i wrażliwy na temperaturę; tendencja do nadmiernego kruszenia) |
| Żwir rzeczny (różna twardość) | 100–200 MPa | Zamknij szczelinę o 10–15 mm (twardszy materiał mieszany; większa zmienność uziarnienia) |
Dodatkowe uwagi dotyczące specyfiki materiałów:
- Materiał mokry lub lepki: ma tendencję do przechodzenia grubiej, ponieważ materiał skleja się w komorze kruszenia zamiast rozdzielać się czysto. Nieznacznie zaciśnij ustawienie i rozważ wstępne suszenie lub wstępne przesiewanie, jeśli wilgotność jest konsekwentnie wysoka.
- Nadawa bogata w frakcje drobne: jeśli nadawa zawiera już dużo frakcji drobnych (np. z kruszarki szczękowej z ciasną CSS), rozważ przesiewanie frakcji drobnych przed kruszarką udarową, aby uniknąć niepotrzebnego ponownego kruszenia i nadmiaru frakcji drobnych w produkcie.
Obliczanie wymaganego CSS dla docelowego uziarnienia
Nie istnieje jeden wzór dający precyzyjne CSS dla określonego docelowego uziarnienia, ponieważ krzywa wyjściowa zależy jednocześnie od właściwości materiału, prędkości wirnika, stanu zużycia i prędkości podawania. Niezawodną metodą jest następująca empiryczna procedura uruchomieniowa:
- Jasno zdefiniuj docelową specyfikację wyjściową — na przykład 0–40 mm dla podbudowy drogi z maksimum 10% zatrzymanym na 40 mm
- Zacznij od zalecanego przez producenta ustawienia szczeliny kotary dla Twojego rodzaju materiału (użyj tabel powyżej jako punktu wyjścia)
- Uruchom kruszarkę przy projektowej prędkości podawania przez co najmniej 15 minut, aby osiągnąć ustalone warunki termiczne i operacyjne
- Pobieraj próbkę produktu co 30 minut przez dwie godziny — unikaj pobierania jednej próbki, która może nie być reprezentatywna
- Przeprowadź pełną analizę sitową każdej próbki i uśrednij wyniki — porównaj uśrednioną krzywą ze specyfikacją docelową
- Reguluj szczelinę kotary krokami 5–10 mm (zamykaj dla drobniejszego; otwieraj dla grubszego) i powtarzaj proces pobierania próbek po każdej regulacji
- Po uśrednionym uziarnieniu konsekwentnie spełniającym specyfikację w wielu próbkach, udokumentuj ostateczną szczelinę kotary, prędkość wirnika i prędkość podawania jako potwierdzoną wartość bazową dla danego materiału
Procedura ta zazwyczaj wymaga jednej do dwóch godzin czasu uruchomienia na nowym materiale, ale zapewnia wiarygodną, powtarzalną wartość bazową, którą można natychmiast przywrócić w przypadku dryfu ustawień.
Typowe problemy z uziarnieniem i ich przyczyny
| Problem | Najbardziej prawdopodobna przyczyna | Rozwiązanie |
|---|---|---|
| Produkt konsekwentnie grubszy od docelowego | Szczelina zbyt szeroka / bijaki zużyte ponad limit / prędkość wirnika zbyt niska | Zamknij szczelinę kotary; wymień zużyte bijaki; zwiększ RPM w zakresie projektowym |
| Produkt konsekwentnie drobniejszy od docelowego | Szczelina zbyt ciasna / prędkość wirnika zbyt wysoka | Otwórz szczelinę kotary; zmniejsz RPM |
| Niespójne uziarnienie między próbkami | Nierówne szczeliny kotary po lewej i prawej stronie / zmienna prędkość podawania | Wyrównaj obie strony kotary; ustabilizuj prędkość podawania za pomocą podajnika z regulacją prędkości |
| Produkt drobniejszy w nocy (niskie temperatury) | Zimny materiał jest bardziej kruchy — łatwiej kruszy się pod udarem | Otwórz szczelinę kotary o 5–10 mm w zimnych warunkach; opcjonalnie nieznacznie zmniejsz RPM |
Aby uzyskać kompletną diagnozę problemów z uziarnieniem i innych problemów kruszarki, zapoznaj się z Przewodnikiem Rozwiązywania Problemów Kruszarki Udarowej.
Powiązane artykuły
- Kompletny Przewodnik po Kruszarkach Udarowych z Wałem Poziomym (HSI) — pełny przegląd doboru HSI, zasad pracy i rozmiaru.
- Przewodnik Doboru Bijaków Kruszarki Udarowej — wybór odpowiedniego stopu bijaka wpływa zarówno na jakość produktu, jak i na uziarnienie uwzględniające zużycie w czasie.
- Przewodnik Rozwiązywania Problemów Kruszarki Udarowej — gdy problemy z uziarnieniem utrzymują się pomimo prawidłowych ustawień, użyj tego przewodnika diagnostycznego.
- Harmonogram Konserwacji Kruszarki Udarowej — regularna konserwacja utrzymuje szczeliny kotary i wymiary bijaków w specyfikacji.
Podsumowanie
Kontrola uziarnienia produktu kruszarki udarowej poziomej to nie kwestia obrócenia jednego pokrętła — wymaga zrozumienia interakcji między szczeliną kotary, prędkością wirnika, właściwościami materiału i stanem zużycia bijaków oraz okładzin. Używając szczeliny kotary jako głównego regulatora, weryfikując próbkami produktu i analizą sitową oraz dokumentując potwierdzone ustawienia jako wartości bazowe, operatorzy mogą konsekwentnie osiągać docelowe specyfikacje uziarnienia i ograniczać zmienność jakości produktu.
Kruszarki udarowe poziome GELEN są wyposażone w hydrauliczną regulację kotary dla szybkich, precyzyjnych zmian CSS bez przedłużonych przestojów. Skontaktuj się z naszym zespołem inżynierów, aby uzyskać zalecenia dotyczące szczeliny kotary dla konkretnego zastosowania lub omówić wymagania dotyczące docelowego uziarnienia.
