Wymiana okładzin kruszarki stożkowej: kiedy, dlaczego i jak

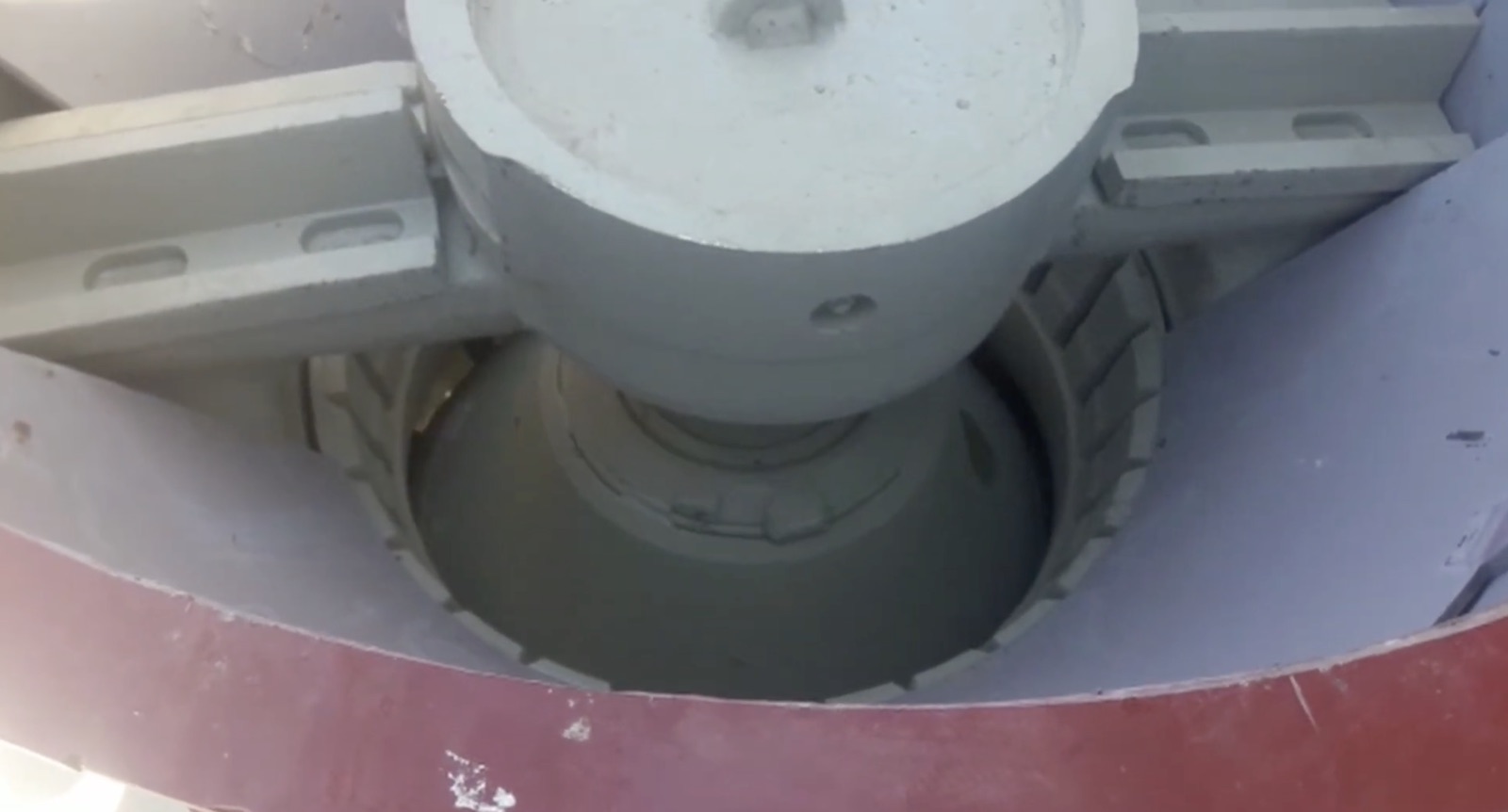

Czym są okładziny kruszarki stożkowej (płaszcze i pancerze)?

Każda kruszarka stożkowa opiera się na dwóch kluczowych częściach zużywalnych kruszarki stożkowej do rozbijania skały: płaszczu (mantle) i pancerzu (concave). Te okładziny ze stali manganowej to powierzchnie, które faktycznie stykają się z nadawą, a ich stan bezpośrednio wpływa na jakość produktu, wydajność i ogólną kondycję maszyny.

Płaszcz to wewnętrzna, obracająca się powierzchnia zużywalna zamontowana na zespole głowicy (wale głównym). Gdy tuleja ekscentryczna obraca wał główny, płaszcz wykonuje ruch gyracyjny wewnątrz komory kruszenia, ściskając materiał o zewnętrzną, nieruchomą okładzinę. Płaszcze są zazwyczaj jednoelementowe w mniejszych kruszarkach i mogą być dzielone na sekcje górną i dolną w większych maszynach. Są mocowane nakrętką blokującą i podlewane żywicą epoksydową zapewniającą równomierny rozkład obciążeń.

Pancerz (zwany także okładziną czaszy) to zewnętrzna, nieruchoma powierzchnia zużywalna wyścielająca górną ramę lub zespół czaszy. Pancerze są często dostarczane w wielu segmentach, które są układane i blokowane w czaszy za pomocą pierścienia zaciskowego lub gwintowanego mechanizmu regulacyjnego. Razem płaszcz i pancerz tworzą profil komory kruszenia, który kontroluje szczelinę zamkniętą (CSS) i końcową granulację produktu.

Obie okładziny są wytwarzane ze stali wysoko-manganowej, najczęściej w gatunkach 14Mn i 18Mn. Stal manganowa jest wyjątkowa, ponieważ hartuje się pod wpływem udarów: powierzchnia staje się stopniowo twardsza podczas pracy, podczas gdy rdzeń pozostaje wytrzymały i odporny na pękanie. Ta właściwość samohartowania czyni ją idealnym materiałem na wymienne okładziny kruszarki stożkowej, które muszą wytrzymać miliony cykli ściskania.

Oznaki konieczności wymiany okładzin

Wiedza o tym, kiedy wymienić okładziny kruszarki stożkowej, jest kluczowa dla zapobiegania nieplanowanym przestojom, ochrony urządzeń dalszego ciągu technologicznego i utrzymania specyfikacji produktu. Czekanie zbyt długo grozi uszkodzeniem głowicy, czaszy lub wału głównego — naprawy, które kosztują znacznie więcej niż komplet okładzin. Oto pięć najbardziej wiarygodnych wskaźników, że wymiana jest konieczna:

• Dryfowanie CSS poza zakres regulacji — Gdy nie można już osiągnąć docelowej szczeliny zamkniętej nawet po pełnym dokręceniu czaszy, okładziny zużyły się poza swój użyteczny limit. W kruszarkach GELEN serii GHC hydrauliczny układ regulacji zapewnia szeroki zakres, ale po jego wyczerpaniu jedynym rozwiązaniem są nowe okładziny. Jeśli potrzebujesz odświeżenia procedur ustawiania, zapoznaj się z naszym przewodnikiem po ustawianiu CSS.
• Grubość okładziny poniżej 50% wartości początkowej — Większość producentów zaleca pomiar grubości okładzin w regularnych odstępach za pomocą ultradźwiękowego miernika grubości lub pomiaru fizycznego podczas postojów. Gdy najcieńszy punkt spadnie poniżej połowy wymiaru fabrycznego, okładzina zbliża się do minimalnej bezpiecznej grubości. Praca poza tym punktem zwiększa ryzyko pękania okładziny i odsłonięcia materiału podlewowego.
• Widoczne pęknięcia, żłobienia lub wżery — Pęknięcia powierzchniowe to wczesne ostrzeżenie o zbliżającej się awarii. Głębokie żłobienia i wżery wskazują, że utwardzona warstwa została przebita i miększy metal bazowy jest atakowany w przyspieszonym tempie. Kontroluj okładziny podczas każdego planowanego postoju i dokumentuj wzorce zużycia fotograficznie do analizy trendów.
• Spadek wydajności przekraczający 15% — Stopniowy spadek ton na godzinę przy tym samym CSS i strumieniu nadawy to silny sygnał, że profil komory kruszenia uległ degradacji. Zużyte okładziny tworzą mniej efektywny kąt chwytania i szerszą szczelinę w strefie zasilania, zmniejszając zdolność kruszarki do chwytania i rozbijania materiału. Szerszy przegląd monitorowania wydajności znajdziesz w harmonogramie konserwacji kruszarki stożkowej.
• Zwiększone obciążenie silnika lub pobór mocy — Gdy kruszarka stale pobiera wyższy amperaż do przetwarzania tego samego materiału, często oznacza to, że geometria komory zmieniła się na tyle, aby powodować nieefektywne kruszenie. Maszyna pracuje ciężej, aby osiągnąć ten sam wynik, marnując energię i przyspieszając zużycie łożysk i komponentów napędowych.

Jeśli zaobserwujesz dwa lub więcej z tych objawów jednocześnie, zaplanuj wymianę okładzin kruszarki stożkowej przy najbliższej okazji, zamiast czekać na następny planowany postój.

Jak długo wytrzymują okładziny?

Żywotność okładzin znacząco różni się w zależności od materiału nadawy, prędkości kruszarki, CSS i tego, czy kruszarka pracuje w trybie choke-feed. Poniżej podano ogólne wytyczne w zależności od typu materiału dla prawidłowo skonfigurowanej kruszarki stożkowej:

• Wapień i podobne skały miękkie do średnio-twardych — 600 do 1 000 godzin pracy. Wapień ma umiarkowaną ścieralność i dobrze hartuje okładziny manganowe, co prowadzi do stosunkowo długiej żywotności.
• Granit i bazalt — 400 do 700 godzin pracy. Te twarde, ścierne materiały zużywają okładziny znacznie szybciej. Stałe zasilanie pod ciśnieniem i prawidłowy dobór CSS stają się kluczowe do osiągnięcia górnego krańca tego zakresu.
• Materiały wysoce ścierne (kwarcyt, żwir rzeczny o wysokiej zawartości krzemionki) — 200 do 400 godzin pracy. Nadawy bogate w krzemionkę są niezwykle agresywne wobec stali manganowej. W tych zastosowaniach niezbędny jest wybór wyższego gatunku manganu (18Mn) i utrzymanie ścisłej dyscypliny zasilania.

Wartości te zakładają prawidłowo wymiarowaną nadawę, stałe zasilanie pod ciśnieniem i odpowiedni profil okładziny do zastosowania. Odchylenia od któregokolwiek z tych warunków mogą skrócić żywotność okładzin o 30% lub więcej. Śledzenie skumulowanych godzin pracy i korelowanie ich z mierzoną grubością okładzin to najbardziej wiarygodna metoda prognozowania specyficznych interwałów wymiany.

Wymiana okładzin krok po kroku

Wymiana części zużywalnych kruszarki stożkowej to poważne zdarzenie konserwacyjne wymagające zazwyczaj dźwigu, specjalistycznego oprzyrządowania i doświadczonego personelu. Poniższa ośmioetapowa procedura obejmuje ogólny proces dla większości kruszarek stożkowych, choć zawsze należy konsultować instrukcję serwisową dla konkretnej maszyny w zakresie wartości momentów dokręcających, luzów i procedur bezpieczeństwa.

1. Wyłączenie i blokowanie/oznaczanie (LOTO) — Całkowicie wyłącz kruszarkę oraz wszystkie powiązane przenośniki i podajniki. Odizoluj źródła energii elektrycznej, hydraulicznej i pneumatycznej. Potwierdź zerowy stan energetyczny przed rozpoczęciem jakichkolwiek prac. Jest to bezwzględny wymóg bezpieczeństwa.
2. Opróżnij komorę kruszenia — Uruchom kruszarkę na pusto przed wyłączeniem, aby usunąć materiał zalegający w komorze. Jeśli materiał pozostaje, należy go ręcznie usunąć urządzeniami ssącymi lub małymi narzędziami. Nigdy nie wchodź do komory, gdy materiał jest zaklinowany powyżej.
3. Zdejmij górną obudowę (zespół czaszy) — Odłącz siłownik hydrauliczny regulacji, pierścień zaciskowy czaszy i wszelkie płyty dystrybucyjne nadawy. Za pomocą suwnicy unieś zespół czaszy z ramy głównej. Ustaw go na podkładach drewnianych i sprawdź gwinty czaszy i powierzchnie uszczelniające pod kątem uszkodzeń.
4. Wyjmij zużyte segmenty pancerza — Z odwróconą lub dostępną czaszą zdejmij elementy mocujące i wyjmij segmenty pancerza. Zwróć uwagę na wzorzec zużycia każdego segmentu; nierównomierne zużycie może wskazywać na problemy z dystrybucją nadawy lub źle wycentrowaną czaszę.
5. Zdejmij zużyty płaszcz — Odkręć nakrętkę blokującą płaszcza (gwint lewoskrętny w większości maszyn). Użyj klucza hydraulicznego lub pneumatycznego o odpowiednim momencie obrotowym. Unieś płaszcz z głowicy za pomocą dźwigu i zawieszeń. Oczyść głowicę ze starego materiału podlewowego.
6. Zamontuj nowy płaszcz — Opuść nowy płaszcz na głowicę, upewniając się, że osiada równomiernie. Wlej określoną żywicę epoksydową w szczelinę między płaszczem a głowicą. Odczekaj czas utwardzania zgodnie z instrukcjami producenta żywicy (typowo 4-8 godzin). Dokręć nakrętkę blokującą do wymaganego momentu.
7. Zamontuj nowe segmenty pancerza — Ułóż nowe segmenty pancerza w czaszy, stosując materiał podlewowy w razie potrzeby. Zamocuj pierścieniem zaciskowym i dokręć wszystkie elementy złączne. Sprawdź, czy segmenty osiadły równo, bez szczelin mogących powodować zakleszczenie materiału.
8. Ponowny montaż, ustawienie CSS i próba ruchowa — Zainstaluj ponownie zespół czaszy na ramie głównej. Podłącz przewody hydrauliczne i mechanizm regulacyjny. Ustaw CSS na wartość docelową za pomocą ołowiu lub urządzenia pomiarowego CSS. Uruchom kruszarkę na pusto przez 15-20 minut, sprawdzając abnormalne wibracje, temperaturę lub ciśnienie oleju. Stopniowo wprowadzaj nadawę i weryfikuj granulację produktu. Szczegółowe procedury CSS znajdziesz w przewodniku po ustawianiu CSS.

Całkowity czas przestoju na pełną wymianę okładzin wynosi zazwyczaj od 8 do 16 godzin w zależności od rozmiaru kruszarki, doświadczenia ekipy i tego, czy materiał podlewowy wymaga dłuższego czasu utwardzania. Planowanie wymiany podczas dłuższego planowanego postoju minimalizuje wpływ na produkcję.

Profile okładzin: drobne, średnie i ekstra grube

Wewnętrzna geometria płaszcza i pancerza — znana jako profil okładziny — ma ogromny wpływ na wydajność kruszarki. Wybór niewłaściwego profilu jest jednym z najczęstszych i najkosztowniejszych błędów przy wymianie okładzin kruszarki stożkowej. Trzy standardowe profile to:

Profil drobny (F)

Okładziny drobne cechują się stromym kątem komory i długą strefą równoległą na dole wnęki kruszenia. Są zaprojektowane do produkcji małych, ściśle frakcjonowanych produktów i najlepiej nadają się do:

• Trzeciorzędowych lub czwartorzędowych etapów kruszenia
• Produkcji piasków sztucznych lub drobnych kruszyw (0-5 mm, 0-10 mm)
• Zastosowań z ciasnym CSS (6-15 mm)

Profil średni (M)

Okładziny średnie oferują zrównoważoną geometrię komory odpowiednią dla najszerszego zakresu zastosowań. Zapewniają dobry kompromis między przyjmowaniem nadawy, stopniem redukcji i kształtem produktu:

• Kruszenie wtórne z umiarkowanymi stopniami redukcji
• Produkcja kruszyw na podbudowy i warstwy nośne (10-30 mm)
• Zastosowania z ustawieniami CSS między 15-30 mm

Profil ekstra gruby (EC)

Okładziny ekstra grube mają szeroki otwór zasilający i agresywny kąt chwytania do przyjmowania większej nadawy. Używaj ich do:

• Kruszenia wtórnego bezpośrednio po kruszarce szczękowej
• Przetwarzania dużej, blokowej nadawy (150-250 mm)
• Zastosowań wymagających wysokiej wydajności z ustawieniami CSS powyżej 30 mm

Wybór prawidłowego profilu zaczyna się od zrozumienia rozkładu ziarnowego nadawy i pożądanego produktu. Bardziej szczegółowe informacje o dopasowaniu kruszarek stożkowych do ogólnego projektu instalacji znajdziesz w naszym kompletnym przewodniku po kruszarkach stożkowych.

Gatunki stali manganowej: 14Mn vs 18Mn

Dwa najczęściej stosowane gatunki stali manganowej do okładzin kruszarek stożkowych to 14Mn (oznaczany także jako Mn14Cr2 lub podobnie) i 18Mn (Mn18Cr2). Liczba odnosi się do przybliżonej zawartości manganu jako procent stopu. Wybór między nimi zależy głównie od twardości i ścieralności materiału nadawy.

14Mn — gatunek standardowy

• Zawiera około 11-14% manganu
• Osiąga dobre hartowanie robocze na materiałach średnio-twardych
• Zalecany do wapienia, dolomitu i umiarkowanie ściernych nadaw
• Niższy koszt za komplet w porównaniu z 18Mn
• Najlepiej sprawdza się w zastosowaniach, gdzie siły udarowe są umiarkowane i stałe

18Mn — gatunek wysokowydajny

• Zawiera około 16-19% manganu, często z dodatkiem chromu (1,5-2,0% Cr)
• Hartuje się pod wpływem ciężkich udarów do znacznie wyższej twardości powierzchniowej
• Zalecany do granitu, bazaltu, kwarcytu i żwiru rzecznego o wysokiej zawartości krzemionki
• Wyższy koszt początkowy, ale znacznie dłuższa żywotność w zastosowaniach ściernych
• Niezbędny dla kruszarek pracujących przy wysokich prędkościach ekscentrycznych lub ciasnych ustawieniach CSS

Ogólna zasada jest prosta: dopasuj twardość materiału do gatunku manganu. Używanie 14Mn na bardzo twardej, ściernej skale prowadzi do szybkiego zużycia i częstych wymian, podczas gdy stosowanie 18Mn na miękkim wapieniu nie oferuje korzyści wydajnościowych i niepotrzebnie zwiększa koszty. W razie wątpliwości skonsultuj się z przedstawicielem GELEN, dostarczając próbkę materiału nadawy w celu uzyskania spersonalizowanej rekomendacji.

Maksymalizacja żywotności okładzin

Wydłużenie żywotności części zużywalnych kruszarki stożkowej przekłada się bezpośrednio na niższy koszt na tonę i mniejszą liczbę przerw produkcyjnych. Poniższe praktyki mogą dodać setki godzin do każdego kompletu okładzin:

• Utrzymuj stałe zasilanie pod ciśnieniem (choke feed) — Pełna komora kruszenia zapewnia kruszenie skała-o-skałę, równomierne zużycie okładzin i maksymalne hartowanie robocze powierzchni manganowej. Niedostateczne zasilanie prowadzi do nierównomiernego zużycia, kontaktu metal-metal i przedwczesnej awarii okładzin.
• Kontroluj maksymalny rozmiar nadawy — Przewymiarowany materiał powoduje punktowe obciążenia na okładzinach i może prowadzić do pęknięć. Upewnij się, że kruszarka pierwotna i sito wstępne dostarczają nadawę w zakresie określonym dla zainstalowanego profilu okładziny.
• Rozłóż nadawę równomiernie wokół komory — Zastosuj odpowiednio zaprojektowaną płytę dystrybucyjną lub obrotową skrzynię zasilającą. Nierówna nadawa powoduje szybsze zużycie jednej strony okładziny, zmniejszając całkowitą użyteczną żywotność kompletu.
• Usuwaj złom metalowy — Zainstaluj separatory magnetyczne i detektory metali przed kruszarką. Złom żelazny i stalowy powoduje poważne uszkodzenia udarowe i może spowodować pęknięcie okładziny manganowej przy pojedynczym zdarzeniu.
• Regularnie monitoruj i reguluj CSS — W miarę zużywania się okładzin CSS się poszerza. Regularna regulacja utrzymuje jakość produktu i zapewnia pracę kruszarki w jej projektowej krzywej mocy. Zapoznaj się z przewodnikiem po ustawianiu CSS w celu uzyskania szczegółowych procedur.
• Przestrzegaj harmonogramu konserwacji — Smarowanie, kontrole układu hydraulicznego i inspekcje wału przekładniowego wpływają pośrednio na zużycie okładzin. Dobrze utrzymywana kruszarka pracuje płynnie i zużywa okładziny bardziej równomiernie. Zapoznaj się z harmonogramem konserwacji kruszarki stożkowej w celu uzyskania pełnej listy kontrolnej.
• Wybierz prawidłowy profil okładziny i gatunek manganu — Jak omówiono powyżej, niedopasowane okładziny marnują pieniądze i obniżają wydajność. Zainwestuj czas na początku, aby wybrać właściwą kombinację do swojego zastosowania.
