Kompletny przewodnik po kruszarkach stożkowych: zasada działania, typy i dobór

Czym jest kruszarka stożkowa?

Kruszarka stożkowa to maszyna krusząca typu kompresyjnego, stosowana głównie na etapie wtórnym i trzecim w instalacji kruszenia. Podczas gdy kruszarka szczękowa wykonuje początkowe zmniejszanie rozmiaru urobku skalnego, kruszarka stożkowa przejmuje dalszą redukcję materiału do drobniejszych, bardziej jednorodnych frakcji odpowiednich do dalszego przetwarzania lub końcowego zastosowania jako kruszywo.

W swojej istocie kruszarka stożkowa działa poprzez ściskanie materiału między dwiema twardymi powierzchniami: obracającym się elementem stalowym zwanym płaszczem (mantle) oraz nieruchomą powłoką zewnętrzną zwaną pancerzem stożka (concave lub bowl liner). Płaszcz wykonuje ruch gyracyjny (obiegowy) ekscentrycznie wewnątrz pancerza, nieprzerwanie ściskając i uwalniając materiał w miarę jego przesuwania się w dół przez komorę kruszenia. Ta zasada kompresji wytwarza dobrze ukształtowany, kubiczny produkt — jeden z kluczowych powodów, dla których kruszarki stożkowe są preferowane w operacjach kruszywowych i górniczych na całym świecie.

Kruszarki stożkowe zajmują miejsce między kruszarką pierwotną a końcowym przesiewaniem w większości instalacji do kruszenia i przesiewania. W typowym układzie trzystopniowym kruszarka szczękowa wykonuje kruszenie pierwotne, kruszarka stożkowa obsługuje redukcję wtórną, a kruszarka udarowa z wałem pionowym (VSI) lub kruszarka stożkowa krótko-głowicowa realizuje etap trzeciorzędowy lub kształtujący. Ze względu na zdolność do przetwarzania twardych, ściernych materiałów przy wysokiej wydajności, kruszarki stożkowe stały się niezbędne w operacjach na granicie, bazalcie i w kopalnictwie skał twardych.

Jak działa kruszarka stożkowa? (Krok po kroku)

Zrozumienie wewnętrznej mechaniki kruszarki stożkowej pomaga operatorom wybrać odpowiedni model, prawidłowo go ustawić i utrzymać w sprawności. Oto proces krok po kroku:

Krok 1: Materiał trafia do otworu zasilającego

Skruszony materiał z pierwotnej kruszarki szczękowej lub podajnika wibracyjnego trafia do górnej części kruszarki stożkowej przez otwór zasilający (zwany także lejem zasilającym). Rozmiar otworu ogranicza maksymalny wymiar ziarna, jaki kruszarka może przyjąć. Kluczowe jest, aby nadawa była prawidłowo wymiarowana i równomiernie rozłożona na całym obwodzie komory kruszenia; warunki zasilania pod ciśnieniem (choke feed) — gdy komora jest utrzymywana w stanie stałego wypełnienia — zapewniają najlepszy kształt ziaren i najwyższy stopień redukcji.

Krok 2: Rozpoczęcie obrotu ekscentrycznego

Sercem maszyny jest wał główny osadzony w tulei ekscentrycznej (lub zespole łożyskowym). Gdy silnik napędza wał przekładniowy i zespół zębaty, tuleja ekscentryczna powoduje, że wał główny — a wraz z nim płaszcz — wykonuje ruch gyracyjny wewnątrz pancerza. Co istotne, płaszcz nie obraca się; oscyluje, wychylając się w kierunku jednej strony pancerza, a następnie odchylając się. Ruch ten tworzy ciągle zmieniającą się szczelinę między płaszczem a pancerzem.

Krok 3: Ściskanie między płaszczem a pancerzem

Gdy płaszcz zbliża się do pancerza po jednej stronie, materiał uwięziony między dwiema powierzchniami jest poddawany intensywnej sile ściskającej. Skała pęka wzdłuż naturalnych płaszczyzn słabości. Po przeciwnej stronie komory szczelina się rozszerza, a częściowo skruszony materiał opada niżej w kierunku węższego końca wnęki. Z każdym obrotem ekscentryka materiał jest wielokrotnie ściskany, stopniowo ulegając rozdrobnieniu.

Krok 4: Produkt wychodzi przez szczelinę CSS

Szczelina zamknięta (CSS — Closed Side Setting) to najwęższa odległość między płaszczem a pancerzem na dole komory kruszenia. Jest to pojedynczy najważniejszy parametr decydujący o końcowym rozmiarze produktu. Gdy cząstki są wystarczająco małe, aby przejść przez tę szczelinę, wypadają z kruszarki na przenośnik odbiorczy lub do układu przesiewania. Regulacja CSS — zazwyczaj poprzez podnoszenie lub opuszczanie zespołu płaszcza — pozwala operatorowi precyzyjnie dostroić granulację wyjściową bez zatrzymywania maszyny. Kruszarki stożkowe hydrauliczne czynią tę regulację szczególnie prostą, często oferując automatyczną kontrolę CSS dla uzyskania stałego produktu.

Główne typy kruszarek stożkowych

Nie wszystkie kruszarki stożkowe są przeznaczone do tego samego zadania. Przez ponad sto lat rozwoju technologii kruszenia wyewoluowało kilka odrębnych typów, każdy zoptymalizowany pod kątem konkretnego etapu redukcji rozmiaru lub konkretnych wymagań eksploatacyjnych.

1. Standardowe kruszarki stożkowe (kruszenie wtórne)

Standardowa kruszarka stożkowa jest kluczowym urządzeniem kruszenia wtórnego. Charakteryzuje się szerszym otworem zasilającym i większym skokiem (ekscentrycznym) w porównaniu z wariantami do kruszenia drobnego. Konstrukcja ta pozwala przyjmować większe rozmiary nadawy — typowo od 150 mm do 350 mm — i produkować materiał w zakresie 20 mm do 50 mm. Standardowe kruszarki stożkowe są stosowane bezpośrednio po kruszarce szczękowej w celu przygotowania materiału do końcowego przesiewania lub trzeciorzędowego etapu redukcji.

2. Kruszarki stożkowe krótko-głowicowe (trzeci stopień / kruszenie drobne)

Kruszarka stożkowa krótko-głowicowa jest zaprojektowana do kruszenia drobnego i trzeciorzędowego. Ma bardziej stromy kąt płaszcza, węższy otwór zasilający i dłuższą strefę równoległą na dole komory kruszenia. Te różnice geometryczne oznaczają, że materiał spędza więcej czasu na ściskaniu w wąskiej strefie, co skutkuje drobniejszym, bardziej jednorodnym produktem — często poniżej 15 mm. Modele krótko-głowicowe są szeroko stosowane w produkcji piasków sztucznych, drobnych kruszyw i nadawy do młynów.

3. Hydrauliczne kruszarki stożkowe

Nowoczesne hydrauliczne kruszarki stożkowe wykorzystują siłowniki hydrauliczne do regulacji CSS i ochrony przed przeciążeniem. Jeśli do komory dostanie się element niemożliwy do skruszenia — na przykład kawałek złomu stalowego — układ hydrauliczny automatycznie odciąża ciśnienie, opuszczając zespół wału głównego i umożliwiając przejście przeszkody. Chroni to płaszcz, pancerz i ramę przed katastrofalnym uszkodzeniem. Systemy hydrauliczne umożliwiają również zdalną i automatyczną kontrolę CSS, co poprawia powtarzalność i skraca przestoje. Większość nowoczesnych kruszarek stożkowych, w tym seria GELEN GHC, to konstrukcje hydrauliczne.

4. Sprężynowe kruszarki stożkowe

Starsze konstrukcje kruszarek stożkowych wykorzystują zespoły sprężyn do ochrony przed przeciążeniem zamiast hydrauliki. Gdy do komory dostanie się element nierozdrabnialny, ciężkie sprężyny śrubowe wokół górnej obudowy ściskają się i pozwalają czasze na chwilowe uniesienie, uwalniając przeszkodę. Choć sprężynowe kruszarki stożkowe są mechanicznie prostsze i mają niższy koszt początkowy, brakuje im precyzyjnej regulacji CSS i automatycznych możliwości oczyszczania oferowanych przez modele hydrauliczne. Nadal można je spotkać w mniejszych operacjach i w regionach, gdzie priorytetem jest prostota konserwacji.

5. Kruszarki giratoryjne (etap pierwotny — odrębna kategoria)

Chociaż kruszarki giratoryjne dzielą tę samą podstawową zasadę ruchu gyracyjnego z kruszarkami stożkowymi, należą do innej kategorii operacyjnej. Kruszarki giratoryjne to masywne maszyny przeznaczone do kruszenia pierwotnego rudy bezpośrednio z przodka strzelniczego. Cechują się znacznie większym otworem zasilającym (często ponad 1 500 mm), wyższą wydajnością i cięższą konstrukcją. W kopalniach o dużej wydajności kruszarki giratoryjne zastępują lub uzupełniają kruszarki szczękowe na etapie pierwotnym, podając materiał do kruszarek stożkowych w dalszym ciągu technologicznym.

Standardowa vs krótko-głowicowa: jaka jest różnica?

Wybór między standardową a krótko-głowicową kruszarką stożkową zależy od pozycji maszyny w obiegu technologicznym i wymaganego rozmiaru produktu. Poniższe porównanie przedstawia kluczowe różnice:

W wielu nowoczesnych instalacjach pojedyncza hydrauliczna kruszarka stożkowa z wymiennymi profilami okładzin może pełnić obie funkcje poprzez zamianę komory standardowej na komorę krótko-głowicową, zmniejszając liczbę maszyn zapasowych potrzebnych na placu.

Jak wybrać odpowiednią kruszarkę stożkową

Wybór właściwej kruszarki stożkowej to wieloetapowy proces zależny od właściwości materiału, pożądanego produktu, wymagań wydajnościowych i ograniczeń lokalizacyjnych. Stosowanie uporządkowanego podejścia zapobiega kosztownym błędom.

Krok 1: Oceń swój materiał

Zacznij od samej skały. Trzy właściwości materiału mają największe znaczenie przy doborze kruszarki stożkowej:

• Twardość — Mierzona w skali Mohsa lub poprzez jednoosiową wytrzymałość na ściskanie (UCS). Twarde materiały takie jak granit, bazalt i gabro (UCS powyżej 150 MPa) wymagają wytrzymałej kruszarki z grubymi okładzinami i mocnym napędem. Bardziej miękkie wapienie i piaskowce są mniej wymagające.
• Ścieralność — Określana wskaźnikiem ścieralności Bonda lub zawartością krzemionki. Wysoce ścierne nadawy przyspieszają zużycie okładzin, zwiększając koszty eksploatacji. Dla materiałów ściernych należy wybrać kruszarkę umożliwiającą łatwą wymianę okładzin i rozważyć stopy manganu o wyższej odporności na zużycie.
• Wilgotność i zawartość drobnych frakcji — Mokre, lepkie lub bogate w glinę nadawy mogą zapychać komorę kruszenia i zmniejszać wydajność. Jeśli wilgotność stanowi problem, szukaj kruszarek z większymi ustawieniami CSS lub rozważ przesiewanie drobnych frakcji przed etapem kruszenia stożkowego.

Krok 2: Określ wymagany rozmiar produktu

Docelowy rozmiar produktu determinuje CSS, przy którym kruszarka musi pracować. Jeśli potrzebujesz produktu końcowego 0–20 mm na podbudowę drogi, odpowiedni CSS wynosi około 15–20 mm. Jeśli produkujesz piasek sztuczny o frakcji 0–5 mm, potrzebujesz konfiguracji krótko-głowicowej pracującej przy bardzo ciasnym CSS. Zawsze konsultuj krzywe granulometryczne producenta dla konkretnego profilu okładziny i kombinacji CSS, którą planujesz zastosować.

Krok 3: Dopasuj wydajność do przepustowości instalacji

Każdy model kruszarki stożkowej ma nominalny zakres wydajności (w tonach na godzinę), który zmienia się w zależności od CSS, rozmiaru nadawy i właściwości materiału. Twoja wtórna kruszarka stożkowa musi być w stanie przetworzyć pełną produkcję pierwotnej kruszarki szczękowej bez tworzenia wąskiego gardła. Z drugiej strony, przewymiarowana kruszarka stożkowa pracująca przy częściowym obciążeniu marnuje energię i skraca żywotność okładzin z powodu nierównomiernego zużycia. Dopasuj wydajność kruszarki stożkowej do oczekiwanego strumienia nadawy z poprzedniego etapu.

Krok 4: Zdecyduj się na stacjonarną lub mobilną

Dla stałych instalacji kamieniołomowych stacjonarna kruszarka stożkowa zamontowana na fundamencie betonowym zapewnia maksymalną stabilność i najniższe wibracje. Do kruszenia kontraktowego, budowy dróg i projektów wymagających częstych relokacji, mobilna lub semi-mobilna (na gąsienicach lub kołowa) kruszarka stożkowa zapewnia elastyczność. GELEN oferuje zarówno stacjonarne rozwiązania z kruszarkami stożkowymi, jak i zintegrowane mobilne instalacje kruszące, dopasowane do każdego scenariusza.

Kruszarka stożkowa vs szczękowa vs udarowa

Każdy typ kruszarki ma zalety, które czynią go idealnym do określonych etapów i materiałów. Poniższe porównanie pomaga wyjaśnić, gdzie kruszarka stożkowa plasuje się na tle kruszarki szczękowej i kruszarki udarowej z wałem poziomym (HSI).

W praktyce wiele nowoczesnych instalacji łączy wszystkie trzy typy. Kruszarka szczękowa obsługuje etap pierwotny, kruszarka stożkowa obsługuje wtórną redukcję materiału twardego, a kruszarka udarowa obsługuje materiał bardziej miękki lub pełni rolę etapu kształtującego, gdy kubiczny kształt ziarna ma kluczowe znaczenie. Właściwa kombinacja zależy od materiału, wymaganej specyfikacji produktu i całkowitego kosztu eksploatacji.

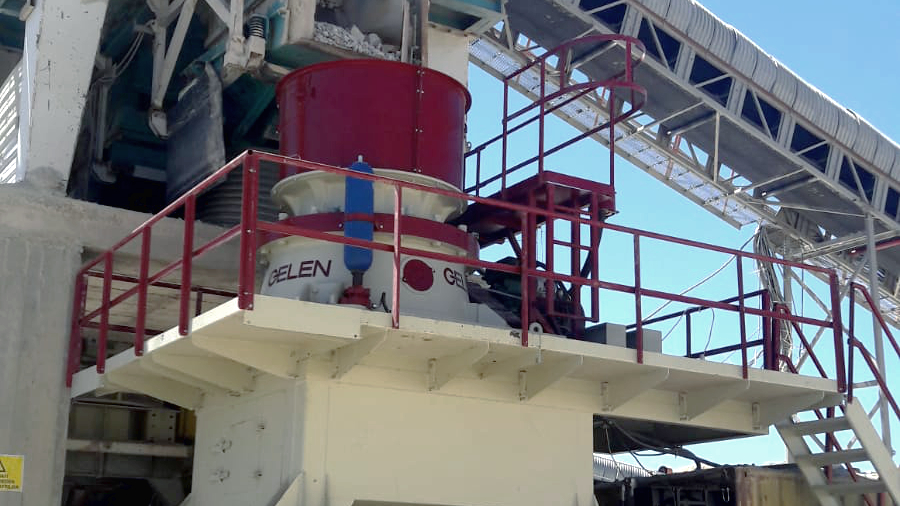

GELEN GHC Series — Przegląd techniczny

Hydrauliczne kruszarki stożkowe GELEN serii GHC zostały zaprojektowane do wymagających zastosowań kruszenia wtórnego i trzeciorzędowego w kopalnictwie skał twardych, kamieniołomach i produkcji kruszyw. Kluczowe cechy serii GHC obejmują:

• Pełna regulacja hydrauliczna — CSS można ustawiać i precyzyjnie dostrajać zdalnie bez zatrzymywania maszyny, zapewniając stałą granulację produktu i maksymalizując czas pracy.
• Automatyczna ochrona przed przeciążeniem — Hydrauliczny system usuwania ciał obcych zapobiega katastrofalnym uszkodzeniom od elementów nierozdrabnialnych, redukując koszty napraw i nieplanowane przestoje.
• Wytrzymała rama i napęd — Masywna konstrukcja z odlewanej stali i łożyska o wysokiej nośności radzą sobie z najtwardszymi materiałami, od granitu po gabro.
• Wymienne profile komory — Wymienne płaszcze i pancerze pozwalają przełączać się między konfiguracją standardową (wtórną) a krótko-głowicową (trzeciorzędową) na tej samej maszynie.
• Zoptymalizowana geometria komory kruszenia — Zaprojektowana z wykorzystaniem zaawansowanych symulacji w celu maksymalizacji kruszenia międzyziarnowego, produkując kubiczny produkt z wysokim odsetkiem materiału zgodnego ze specyfikacją.

Seria GHC jest dostępna w wielu rozmiarach, aby dopasować wymagania wydajnościowe od małych instalacji kruszywowych po operacje górnicze na dużą skalę. Każda jednostka jest produkowana w zakładzie produkcyjnym GELEN w Turcji pod ścisłą kontrolą jakości.
