Concasseur HSI vs VSI : Lequel Choisir ?

Introduction : Les concasseurs à impact à axe horizontal (HSI) et à axe vertical (VSI) appartiennent tous deux à la famille des concasseurs à impact, mais ils partagent très peu de choses en dehors de l'utilisation de la force d'impact. Ils diffèrent par l'orientation du rotor, l'étape de concassage, la taille maximale d'alimentation, la plage de taille de sortie et l'application typique. Choisir le mauvais pour votre circuit entraîne un produit surdimensionné, une usure excessive ou des objectifs de production manqués. Ce guide vous donne la comparaison complète.

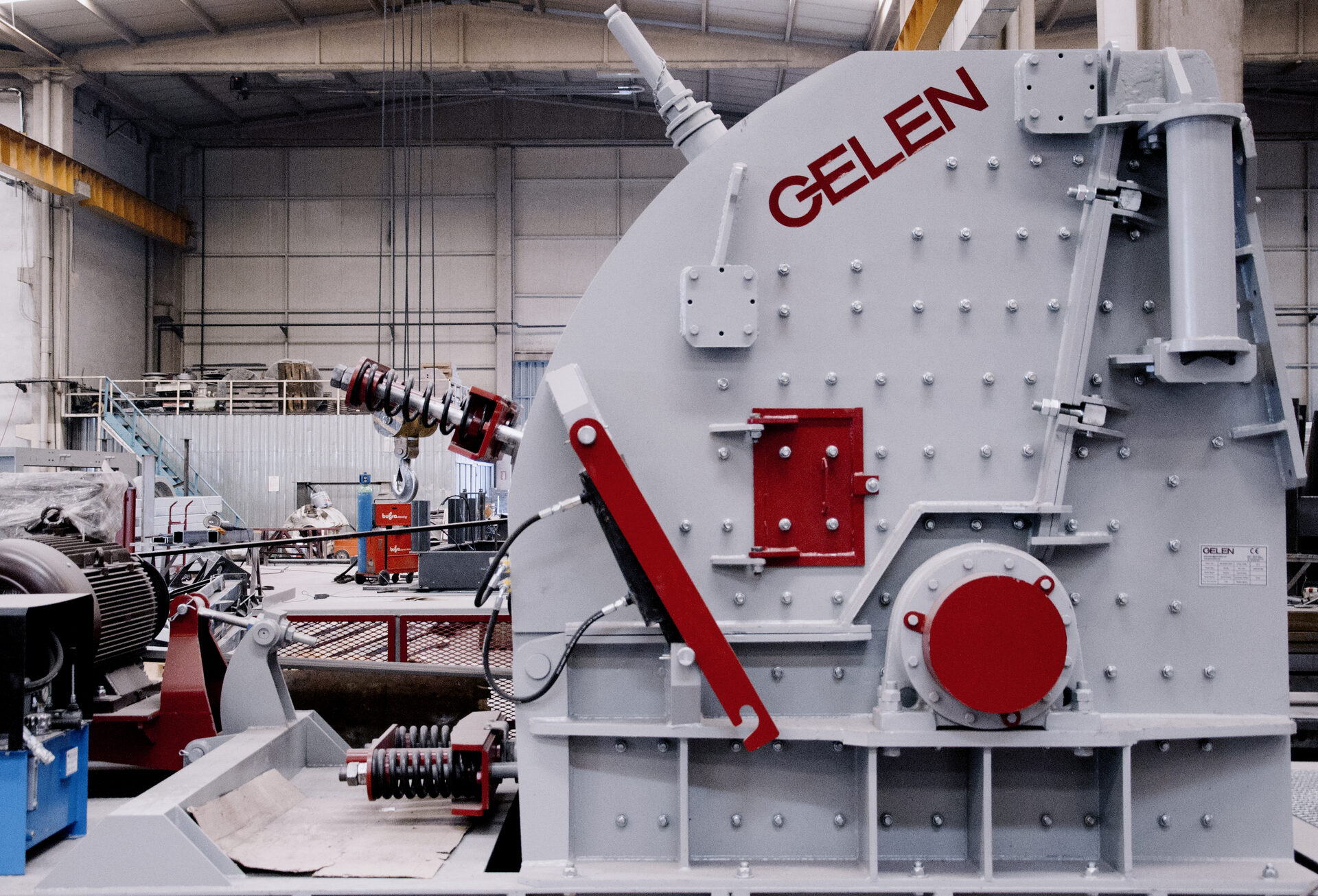

Comment Fonctionne le Concasseur à Percussion à Axe Horizontal (HSI)

Un concasseur à percussion à axe horizontal (HSI) utilise un rotor horizontal lourd équipé de marteaux remplaçables. Le matériau est alimenté par le haut et entre dans la chambre de concassage, où il est frappé par les marteaux tournant à 25–45 m/s. Le matériau brisé est ensuite projeté contre deux ou trois tabliers d'impact réglables à l'intérieur du carter, où des impacts secondaires et tertiaires réduisent davantage la taille des particules.

L'écartement entre le rotor et les tabliers contrôle la taille de sortie maximale. Fermer l'écartement produit un produit plus fin ; l'ouvrir augmente le débit à une granulométrie plus grossière. Les tabliers peuvent également s'ouvrir hydrauliquement comme mécanisme de protection contre les surcharges lorsqu'un corps étranger entre dans le concasseur.

Taille d'alimentation : Jusqu'à 700–1 300 mm selon la série (la série primaire PDK accepte jusqu'à 1 300 mm)
Plage de sortie : Typiquement 0–150 mm selon le réglage du tablier
Idéal pour : Carrière calcaire, recyclage du béton, traitement d'asphalte RAP, déchets de démolition, concassage primaire et secondaire de roche de dureté faible à moyenne
Étapes de concassage : Primaire, secondaire ou tertiaire selon la taille du rotor et la série

Comment Fonctionne le Concasseur à Axe Vertical (VSI)

Un concasseur à axe vertical (VSI) utilise un principe complètement différent. Le matériau est alimenté par le haut dans un rotor vertical haute vitesse. Le rotor accélère le matériau vers l'extérieur par force centrifuge et le projette à très haute vitesse contre soit un anneau d'enclumes fixe (roche contre métal) soit une tablette de roche (roche contre roche, ou concassage autogène).

En mode roche contre roche, le matériau entrant s'accumule sur la tablette de roche et le matériau entrant se brise contre ce lit de roche — réduisant considérablement la consommation de pièces d'usure. En mode roche contre métal, les enclumes assurent une granulométrie constante mais s'usent plus rapidement.

Taille d'alimentation : Strictement limitée à 60–80 mm maximum — les matériaux plus grands endommagent le rotor
Plage de sortie : Principalement 0–20 mm ; excellent pour le sable manufacturé (0–5 mm) et les granulats décoratifs mis en forme
Idéal pour : Production de sable manufacturé, mise en forme finale de granulats pré-concassés, granulats premium à haute cubicité, produits spéciaux
Étape de concassage : Tertiaire uniquement — le matériau doit déjà être pré-concassé aux limites de taille d'alimentation

HSI vs VSI — Comparaison Côte à Côte

Facteur	Concasseur HSI	Concasseur VSI
Orientation de l'axe	Horizontal	Vertical
Étape de concassage	Primaire, secondaire ou tertiaire	Tertiaire uniquement
Taille maximale d'alimentation	Jusqu'à 1 300 mm (série PDK)	80 mm maximum
Plage de sortie	0–150 mm (contrôlé par le tablier)	0–20 mm (sable et granulats mis en forme)
Rapport de réduction	6:1 à 10:1	2:1 à 5:1
Forme du produit	Bonne cubicité	Excellente cubicité / quasi-sphérique
Tolère armature / corps métalliques	Oui — avec marteaux manganèse ; tabliers s'ouvrent	Non — endommage le rotor immédiatement
Meilleur matériau	Calcaire, béton, asphalte, gypse, déchets de démolition	Granulats pré-concassés, gravier de rivière, roche dure propre
Génération de fines	15–25 %	30–45 % (fines élevées par conception)
Mécanisme d'usure	Impact des marteaux + abrasion des tabliers	Abrasion centrifuge sur enclumes ou tablette de roche
Intervalle de maintenance	Toutes les 400–1 500 h (marteaux)	Toutes les 500–2 000 h (enclumes ou matériau de tablette)
Séries GELEN	PDK, SDK, DST, TDK, HTK	Série VSI

Quand Choisir un Concasseur HSI

Choisissez un concasseur HSI lorsqu'une ou plusieurs des conditions suivantes s'appliquent :

La résistance à la compression du matériau est inférieure ou égale à 200 MPa (calcaire, dolomite, béton, asphalte, gypse)
Votre taille d'alimentation dépasse 80 mm — rendant le VSI impossible
Vous avez besoin d'un concassage primaire ou secondaire ainsi que d'une réduction de taille
Votre alimentation peut contenir du béton recyclé avec armature, des corps métalliques ou des matériaux de démolition mixtes
Vous souhaitez une machine unique capable d'une large gamme d'applications sur différents projets ou matériaux
Vous avez besoin d'un rapport de réduction élevé en une seule passe pour minimiser le nombre d'étapes de concassage

Important : Si votre alimentation contient de l'armature, des corps métalliques ou de la roche surdimensionnée non concassable — choisissez toujours le HSI plutôt que le VSI. Alimenter ces matériaux dans un rotor VSI causera des dommages immédiats et graves aux inserts de pointe et à la coulée du rotor.

Quand Choisir un Concasseur VSI

Choisissez un concasseur VSI lorsque votre application correspond aux critères suivants :

Vous avez besoin de sable manufacturé (0–5 mm) avec un indice de particule élevé et une faible aplatissement
Vous avez besoin d'une forme de granulat très sphérique ou cubique pour béton premium ou applications spécialisées
Votre alimentation a déjà été concassée en dessous de 80 mm à une étape précédente — le VSI est purement une machine de finition
Vous produisez des granulats décoratifs de haute valeur, des minéraux industriels spéciaux ou des granulats pour béton premium
L'alimentation est propre — pas d'armature, pas de corps métalliques, taille de particules constante

Consultez la page produit des concasseurs VSI GELEN pour les données de capacité et les spécifications techniques.

Utilisation des Deux dans un Circuit de Concassage

Dans les installations de granulats premium et les opérations de sable manufacturé, les concasseurs HSI et VSI sont souvent utilisés en séquence — chacun faisant ce qu'il fait le mieux.

Circuit typique à trois étapes pour sable manufacturé :

Concasseur à mâchoires (primaire) : Réduit l'alimentation ROM de 600–800 mm à 80–150 mm. Gère tous les niveaux de dureté et les corps métalliques. Faible coût d'usure sur la première réduction.
Concasseur HSI (secondaire) : Réduit la sortie mâchoires à 0–50 mm. Produit des granulats cubiques et pré-dimensionne le matériau pour le VSI. Gère l'alimentation variable avec contamination mineure.
Concasseur VSI (tertiaire) : Prend la fraction +5 mm et la convertit en sable manufacturé (0–5 mm) et granulats mis en forme de haute qualité (5–20 mm). L'alimentation est maintenant propre, pré-dimensionnée et à dureté constante — conditions VSI idéales.

Cette configuration à trois étapes est courante dans les installations de granulats premium en Europe et au Moyen-Orient où le sable manufacturé de qualité spécifiée commande une prime de prix significative par rapport au sable de rivière naturel.

Résumé des Séries HSI et VSI GELEN

Série	Type	Étape	Plage de Capacité	Page Produit
PDK, SDK, DST, TDK, HTK	HSI	Primaire à Tertiaire	40–900 TPH	Concasseurs HSI
Série VSI	VSI	Tertiaire	Variable selon modèle	Concasseurs VSI

Conclusion

Le concasseur HSI et le concasseur VSI sont des machines complémentaires, pas concurrentes. Le HSI est un cheval de bataille polyvalent qui gère des alimentations grossières et sales et produit une large gamme de tailles de granulats dans les rôles primaire et secondaire. Le VSI est une machine de finition de précision qui convertit des matériaux propres et pré-concassés en sable manufacturé premium et granulats très cubiques.

Adaptez la machine à l'étape et au matériau. Si vous n'êtes pas sûr de la bonne configuration pour votre installation, consultez la gamme HSI GELEN, la gamme VSI GELEN, ou contactez notre équipe d'ingénieurs pour une recommandation de conception de circuit.
