Guide Complet du Concasseur à Percussion à Axe Horizontal (HSI)
Introduction : Le concasseur à percussion à axe horizontal (HSI) est l'une des machines les plus polyvalentes de l'industrie des granulats et du recyclage. Contrairement aux concasseurs à mâchoires qui compriment le matériau, les concasseurs HSI utilisent l'impact à grande vitesse pour briser la roche en produit très cubique — souvent en une seule passe. Ce guide couvre tout, du principe de fonctionnement et du dimensionnement à la sélection des marteaux, à la maintenance et aux benchmarks de coût à la tonne.
Qu'est-ce qu'un Concasseur à Percussion à Axe Horizontal et Comment Fonctionne-t-il ?
Principe de Fonctionnement
Un concasseur HSI utilise un rotor haute vitesse équipé de marteaux (battoirs) remplaçables. Le matériau est alimenté par le haut et frappe les marteaux se déplaçant à des vitesses de pointe de rotor typiquement comprises entre 25 et 45 m/s. Le choc soudain brise la roche le long des plans de fracture naturels, ce qui tend à produire des particules cubiques plutôt que les particules plates ou allongées courantes avec les concasseurs à compression.
Après le premier impact, les fragments brisés sont projetés vers deux ou trois tabliers d'impact (rideaux) réglables montés à l'intérieur du carter. Les impacts secondaires et tertiaires contre ces tabliers réduisent davantage la taille des particules. L'écartement du tablier contrôle la taille de sortie maximale — fermer l'écartement produit un produit plus fin ; l'ouvrir augmente le débit. Un rapport de réduction typique de 6:1 à 10:1 en une seule passe fait du concasseur HSI l'un des réducteurs mono-étape les plus efficaces disponibles pour les matériaux de dureté faible à moyenne.
Composants Clés
- Rotor : Ensemble de disques en acier équilibrés portant les marteaux. Le diamètre et la largeur du rotor déterminent la capacité et la taille d'alimentation maximale.
- Marteaux (battoirs) : Les principaux composants d'usure — quatre types d'alliage disponibles selon le matériau.
- Tabliers d'impact / rideaux : Tablier primaire (première zone d'impact) et tablier secondaire (deuxième zone d'impact) ; l'écartement au rotor est réglable, typiquement via des vérins hydrauliques.
- Système de réglage hydraulique : Permet un réglage sûr et rapide de l'écartement des tabliers depuis l'extérieur de la machine ; assure également la protection contre les surcharges — les tabliers s'ouvrent si un corps étranger entre.
Configuration Rotor 3 Marteaux vs 4 Marteaux
Les concasseurs HSI modernes offrent des configurations de rotor sélectionnables qui modifient les caractéristiques de la machine pour différentes applications :
| Configuration | Description | Meilleure Application |
|---|---|---|
| 4 marteaux mode haut (4 marteaux actifs) | Quatre marteaux au rayon maximum — fréquence d'impact maximale | Concassage secondaire, recyclage d'asphalte, mise en forme de gravier de rivière |
| Mode 2 hauts / 2 bas (marteaux alternés) | Deux marteaux au rayon maximum, deux en retrait — se comporte comme un rotor 2 marteaux | Concassage primaire, recyclage du béton, grosse alimentation avec armature |
HSI vs VSI vs Concasseur à Mâchoires — Lequel Choisir ?
Comprendre la position du concasseur HSI dans la famille des concasseurs vous aide à déterminer s'il est la bonne machine pour votre circuit.
| Type de Concasseur | Idéal Pour | Rapport de Réduction | Forme du Produit | Coût d'Usure |
|---|---|---|---|---|
| Concasseur à mâchoires | Roche dure >150 MPa (granit, basalte, quartzite) | 4:1–6:1 | Bonne | Bas |
| Concasseur HSI | Roche de dureté faible à moyenne <200 MPa (calcaire, dolomite, béton, asphalte) | 6:1–10:1 | Excellente cubicité | Moyen |
| Concasseur VSI | Mise en forme fine et production de sable manufacturé | 2:1–5:1 | Très haute cubicité/sphéricité | Moyen-élevé |
Règle générale : Si la résistance à la compression de votre matériau est inférieure à 200 MPa et que vous avez besoin d'une excellente forme cubique des granulats, le concasseur HSI est généralement le choix le plus rentable. Pour les matériaux plus durs ou très abrasifs, un concasseur à mâchoires ou à cône aura un coût d'usure nettement inférieur.
Comment Choisir le Bon Concasseur HSI pour Votre Exploitation
Étape 1 — Caractériser Votre Matériau
Avant de sélectionner un modèle de concasseur, caractérisez votre matériau d'alimentation :
- Résistance à la compression (MPa) : Le facteur le plus important. Calcaire = 60–120 MPa (idéal pour HSI) ; granit = 160–240 MPa (envisager mâchoires ou cône).
- Teneur en silice (SiO₂ %) : La silice élevée est très abrasive. Au-dessus de 10–15 % SiO₂, la consommation de marteaux augmente significativement.
- Taille maximale d'alimentation : La taille d'alimentation maximale ne doit pas dépasser 80 % de la largeur de l'ouverture d'entrée. Une ouverture de 1 000 mm accepte jusqu'à 800 mm d'alimentation.
- Contamination de l'alimentation : L'armature, les corps métalliques ou l'argile/humidité dans l'alimentation influencent tous le choix du concasseur et de l'alliage des marteaux.
Étape 2 — Calculer le Débit Requis
Dimensionnez votre concasseur selon les besoins réels de production, pas les débits de pointe :
Formule : TPH requis = Tonnes journalières ÷ Heures de fonctionnement par jour
Exemple : 500 tonnes/jour ÷ 8 heures = 62,5 TPH minimum. Ajoutez une marge de sécurité de 20–25 % = minimum 75–80 TPH. Sélectionnez un concasseur à la capacité nominale immédiatement supérieure.
Étape 3 — Choisir la Taille de Sortie
Le CSS (réglage côté fermé — écartement du tablier) est le contrôle principal de la granulométrie de sortie. Valeurs typiques pour le calcaire :
| Écartement du Tablier (CSS) | Sortie Typique (80 % passant) |
|---|---|
| 30 mm | Granulat 0–25 mm |
| 50 mm | Granulat 0–40 mm |
| 80 mm | Granulat 0–70 mm |
| 100 mm | Granulat 0–100 mm |
Étape 4 — Mobile ou Stationnaire ?
| Facteur | HSI Mobile | HSI Stationnaire |
|---|---|---|
| Durée sur site | Court terme, sites multiples | Long terme, carrière fixe |
| Temps de mise en service | Quelques heures | Jours à semaines |
| Coût par tonne | Plus élevé (diesel, prime de mobilité) | Plus bas (entraînement électrique, installation optimisée) |
| Capacité maximale | Jusqu'à ~400 TPH | Jusqu'à 900 TPH |
Aperçu des Séries de Concasseurs HSI GELEN
GELEN fabrique cinq séries de concasseurs HSI couvrant les étapes primaire à tertiaire. La sélection de la bonne série pour votre position dans le circuit de concassage est essentielle pour les performances et le coût d'usure.
| Série | Étape | Taille Max. d'Alimentation | Plage de Production | Meilleure Application |
|---|---|---|---|---|

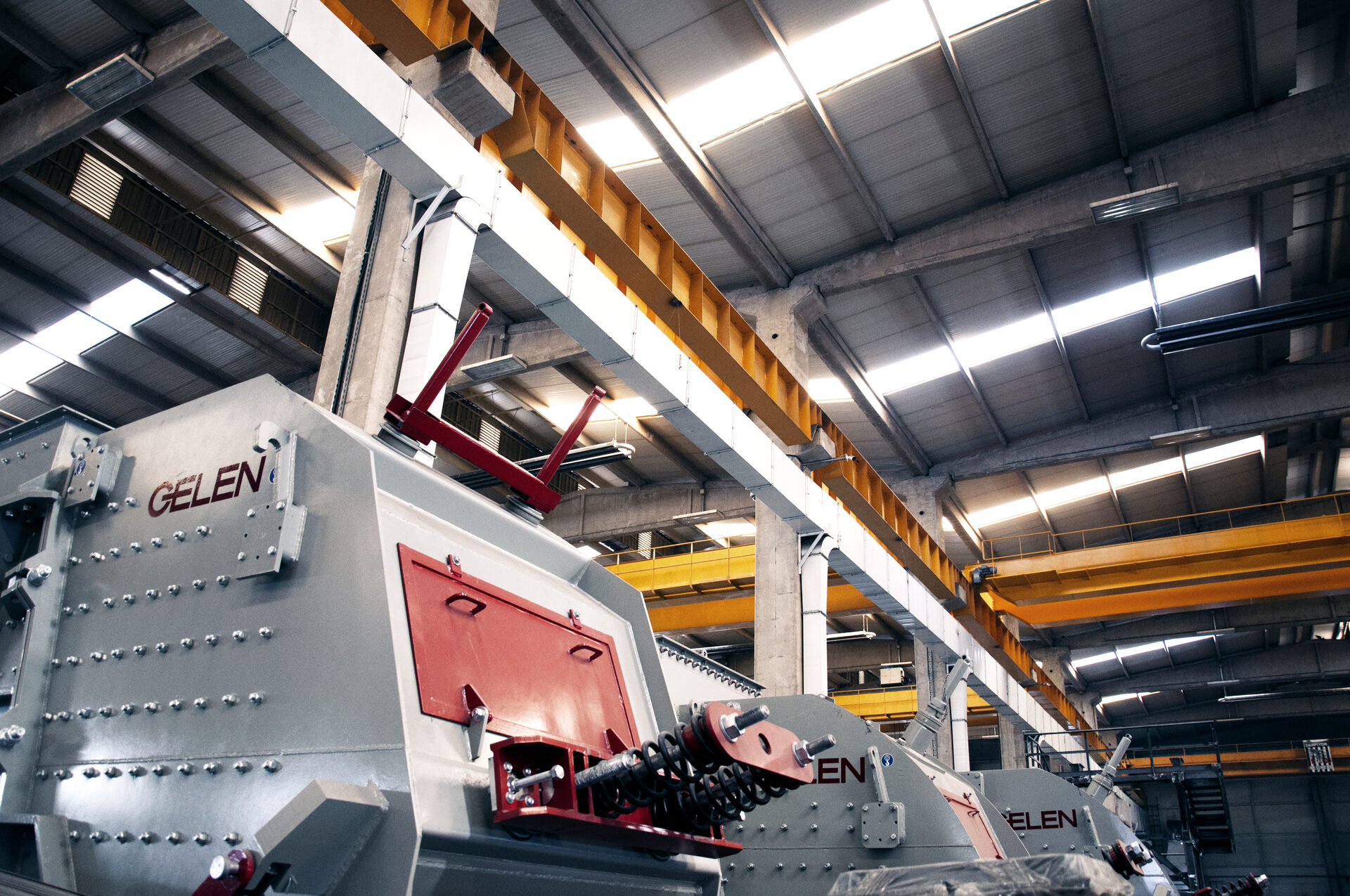

| PDK | Primaire | Jusqu'à 1 300 mm | 150–900 TPH | Carrière calcaire primaire, déchets de démolition |
| SDK | Secondaire | Jusqu'à 700 mm | 100–600 TPH | Granulats de carrière, production de grave routière |
| DST | Secondaire | Jusqu'à 700 mm | 100–500 TPH | Traitement de gravier de rivière, production de sable et granulats |
| TDK | Tertiaire | Jusqu'à 200 mm | 40–250 TPH | Production de granulats fins, sable mécanique |
| HTK | Tertiaire | Jusqu'à 40 mm | 80–100 TPH | Sable manufacturé 0–5 mm, mise en forme finale |
Consultez les spécifications complètes et les données techniques sur la page produit des concasseurs HSI GELEN.
Maintenance du Concasseur à Impact — Programme Pratique
Les concasseurs HSI ont des taux d'usure plus élevés que les concasseurs à mâchoires et nécessitent des inspections plus fréquentes. Le principe clé : les petits problèmes détectés quotidiennement coûtent des minutes ; les mêmes problèmes détectés hebdomadairement coûtent des heures ; détectés mensuellement, ils peuvent coûter des jours.
Contrôles Quotidiens (5–10 minutes)
- Inspection visuelle des marteaux — rechercher fissures, éclats ou usure inégale sur la face du marteau
- Tension des courroies — vérifier toutes les courroies trapézoïdales ; les courroies lâches glissent et chauffent
- Lubrification — graisser tous les points de lubrification marqués selon le plan constructeur
- Rideau de chaînes — inspecter l'usure et l'intégrité de suspension ; un rideau endommagé permet le contournement du matériau
- Niveau de fluide hydraulique — vérifier le niveau dans le voyant avant le démarrage
- Écoute au démarrage — tout bruit anormal (grincement, claquement métallique, vibration haute fréquence) indique un problème de roulement ou de rotor ; arrêter et investiguer avant de continuer
Contrôles Hebdomadaires
- Température des roulements — utiliser un thermomètre IR ; plage normale 60–75°C, alarme au-dessus de 80°C, arrêt au-dessus de 90°C
- Équilibre du rotor — surveiller les lectures des capteurs de vibration ; toute augmentation supérieure à 10 % de la ligne de base justifie une investigation
- Mesure d'usure des tabliers — mesurer l'épaisseur de la garniture avec une jauge de profondeur et enregistrer ; la tendance est plus importante qu'une lecture isolée
- Serrage des cales — re-serrer les cales de maintien des marteaux selon la spécification constructeur
Contrôles Mensuels
- Boulons de fondation — re-serrer selon les spécifications constructeur ; les machines vibrantes desserrent les fixations plus vite que les équipements statiques
- Système hydraulique — tester le cycle d'ouverture/fermeture des tabliers ; vérifier l'état et le niveau du fluide
- Limites d'usure des tabliers — remplacer les garnitures usées jusqu'à l'épaisseur minimale (typiquement 50 % de l'original)
- Inspection complète du rotor — inspecter les logements des marteaux pour fissures, usure de surface et état des masselottes d'équilibrage
Pour la liste de contrôle imprimable complète avec tableau de référence des températures de roulements et modèle de registre de maintenance, voir l'article Plan de Maintenance du Concasseur à Impact.
Sélection des Marteaux — Adapter le Matériau au Métal
La sélection de l'alliage des marteaux est le levier le plus important sur le coût d'exploitation après les caractéristiques du matériau d'alimentation. Le bon alliage peut doubler la durée de vie comparée à un mauvais choix.
| Matériau | Idéal Pour | Durée de Vie | Risque de Rupture |
|---|---|---|---|
| Acier Manganèse (Mn14) | Béton recyclé avec armature, corps métalliques, alimentation mixte contaminée | Moyen (300–600 h) | Très faible — s'écrouissage sous impact |
| Acier Martensitique | Calcaire, asphalte, roche de carrière de dureté moyenne — le choix polyvalent | Élevée (600–1 200 h) | Moyen |
| Fonte Chrome | Calcaire sec propre, fraisats d'asphalte, gypse — alimentation molle et propre uniquement | Très élevée (1 000–2 000 h) | Élevé — fragile ; ne jamais utiliser avec armature |
| Composite Céramique MMC | Roche à haute silice, granit, quartzite — applications à abrasion extrême | 2–4× la norme martensitique | Très élevé — coût premium, alimentation propre uniquement |
Pour la matrice de sélection complète par type de roche et la procédure de remplacement étape par étape, voir le Guide de Sélection des Marteaux de Concasseur à Impact.
Analyse du Coût à la Tonne
Comprendre votre coût d'exploitation réel à la tonne vous permet de comparer le concasseur HSI aux alternatives et de justifier l'investissement en équipement.
Formule : Coût/tonne = (Coût Pièces d'Usure + Coût Arrêts + Coût Main d'œuvre + Coût Énergie) ÷ Tonnes Totales Produites
Exemple de Calcul — Concasseur HSI Moyen sur Calcaire
- Débit : 150 TPH, 8 heures/jour, 250 jours de production/an = 300 000 tonnes/an
- Marteaux : Martensitiques, 3 000 €/jeu × 5 changements/an = 15 000 €/an
- Plaques de tablier : 2 000 €/an (remplacement moins fréquent)
- Énergie : Moteur 110 kW × 8 h/jour × 250 jours × 0,10 €/kWh = 22 000 €/an
- Main-d'œuvre (maintenance) : environ 8 000 €/an
- Coût d'exploitation direct total : ~47 000 €/an ÷ 300 000 tonnes = 0,16 €/tonne
Cette fourchette de 0,12–0,18 €/tonne est typique des concasseurs HSI sur calcaire propre à débit moyen. Le concasseur HSI bat les concasseurs à compression en coût lorsque :
- Le matériau est de dureté faible à moyenne (résistance à la compression inférieure à 150–200 MPa)
- Des granulats cubiques de haute valeur sont requis et se vendent à prix premium
- Le concassage en une seule étape est réalisable (réduisant le nombre de machines dans le circuit)
Questions Fréquemment Posées
Quelle est la taille maximale d'alimentation pour un concasseur HSI ?
La taille maximale d'alimentation ne doit pas dépasser 80 % de la largeur de l'ouverture d'entrée. Pour un concasseur avec une ouverture d'entrée de 1 000 mm, la taille d'alimentation maximale recommandée est de 800 mm. Dépasser cette valeur crée un risque de pontage et un chargement irrégulier du rotor.
Un concasseur à impact peut-il concasser du granit ?
Techniquement oui, mais c'est rarement économique. La haute résistance à la compression du granit (160–240 MPa) et sa teneur en silice (25–35 % SiO₂) entraînent une usure extrêmement rapide des marteaux. Un concasseur à cône est presque toujours plus rentable pour le granit. Si le granit doit absolument être traité dans un concasseur HSI, les marteaux en composite céramique MMC sont la seule option d'alliage viable.
À quelle fréquence faut-il remplacer les marteaux ?
L'intervalle de remplacement dépend fortement du matériau et du choix d'alliage. Plages typiques pour les marteaux en acier martensitique : carrière calcaire = 800–1 500 heures de fonctionnement ; recyclage du béton = 400–700 heures ; gravier de rivière (dureté mixte) = 500–900 heures. Toujours remplacer par paires appariées pour maintenir l'équilibre du rotor — la tolérance de poids entre une paire ne doit pas dépasser ±2–3 %.
Articles Connexes
- Guide de Sélection des Marteaux — adapter l'alliage du marteau à votre type de roche, teneur en silice et application.
- Plan de Maintenance du Concasseur à Impact — liste de contrôle quotidienne, hebdomadaire et mensuelle imprimable.
- Concasseur HSI vs VSI — comprendre la différence et choisir le bon type.
- Guide de Dépannage du Concasseur à Impact — diagnostiquer les pannes courantes avant qu'elles ne causent des arrêts imprévus.
- Concasseur à Mâchoires vs Concasseur à Percussion — guide de comparaison complet pour choisir entre compression et impact.
Conclusion
Le concasseur à percussion à axe horizontal est la bonne machine pour une large gamme de matériaux de dureté faible à moyenne où la forme cubique du produit, le rapport de réduction élevé et l'efficacité en une seule étape sont valorisés. Sélectionner la bonne série pour votre étape de concassage, adapter l'alliage des marteaux à votre matériau d'alimentation et suivre un programme de maintenance rigoureux sont les trois leviers qui séparent les opérations performantes de celles qui luttent contre les arrêts inopinés et les coûts d'usure élevés.
Les ingénieurs GELEN sont disponibles pour vous aider à sélectionner la bonne série HSI, à optimiser votre alliage de marteaux pour votre alimentation spécifique et à concevoir un programme de maintenance adapté à vos conditions de site. Consultez la gamme complète des concasseurs HSI GELEN ou contactez notre équipe d'ingénieurs pour une recommandation personnalisée.
