Guide de Sélection des Marteaux de Concasseur : Associer le Matériau au Métal
Introduction : Les marteaux (battoirs) sont les consommables les plus coûteux d'un concasseur HSI — et le mauvais choix d'alliage est la cause la plus courante de coûts d'usure excessifs. Utilisez le mauvais métal et vous payez double en fréquence de remplacement ; utilisez un alliage fragile sur une alimentation contaminée et les marteaux se brisent, risquant d'endommager la machine. Ce guide vous donne le cadre pour associer correctement l'alliage à l'application.
Que sont les Marteaux et Pourquoi sont-ils Importants ?

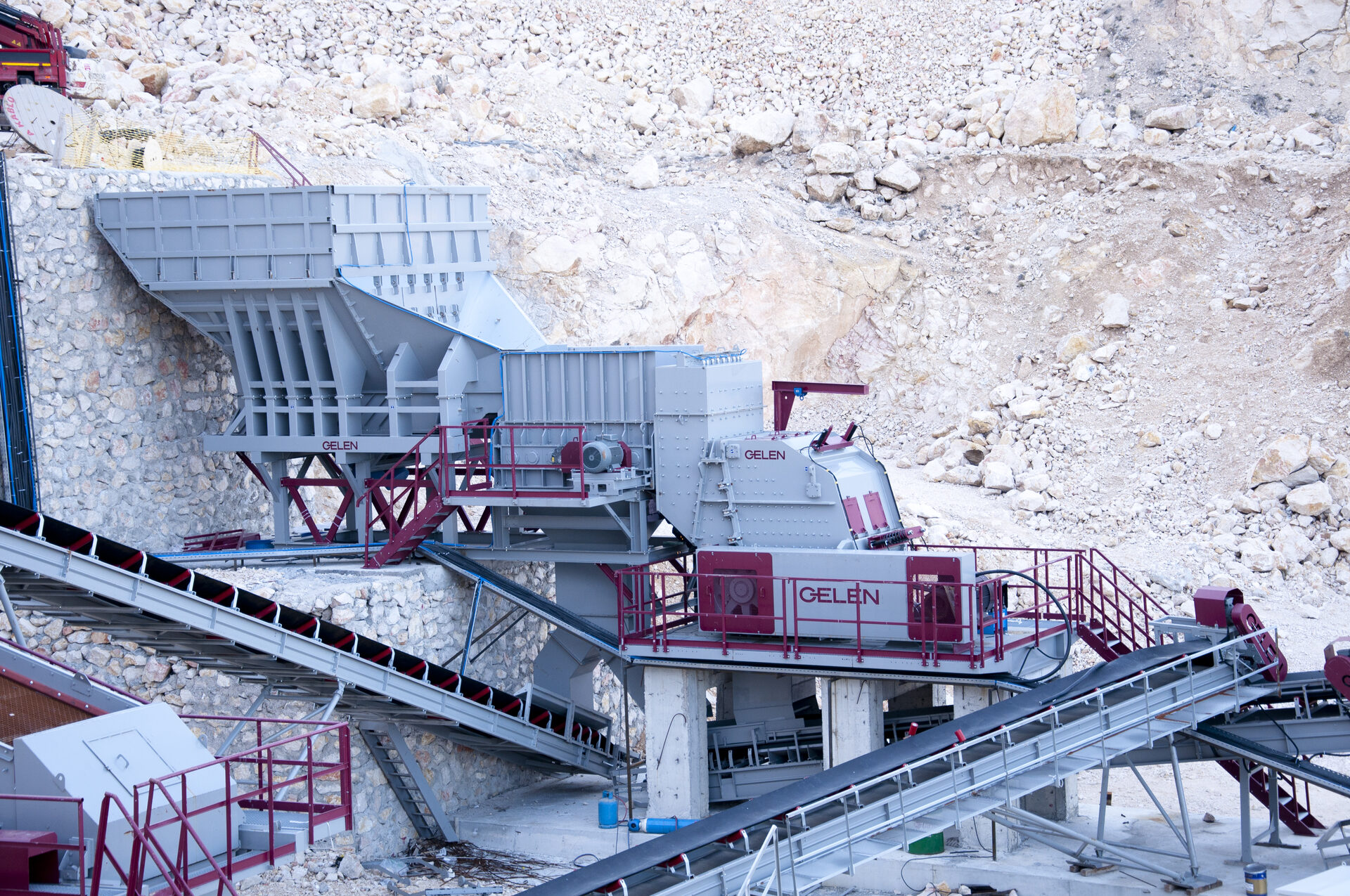

Les marteaux (également appelés battoirs) sont les barres en acier remplaçables montées dans les logements du rotor du concasseur HSI. Ils constituent le premier point de contact entre la machine et le matériau d'alimentation. Aux vitesses de pointe de rotor typiques de 25–45 m/s, l'énergie cinétique délivrée à chaque impact est énorme — bien supérieure à ce que toute pièce d'usure statique subit dans un concasseur à mâchoires ou à cône.
Cet environnement à haute énergie signifie que la sélection de l'alliage doit équilibrer deux exigences contradictoires :
- Dureté — pour résister à l'usure abrasive due au contact glissant avec les surfaces de roche
- Ténacité — pour résister à la rupture sous des charges soudaines à fort impact, surtout avec des alimentations surdimensionnées ou contaminées
Un alliage très dur comme la fonte au chrome offre une résistance à l'usure exceptionnelle mais se brisera si une armature entre dans la machine. Un alliage tenace comme l'acier manganèse résiste à l'alimentation contaminée mais s'use plus rapidement sur la roche abrasive. Les quatre principales familles d'alliages occupent chacune une position différente sur ce spectre dureté/ténacité.
Facteurs clés qui déterminent le bon alliage :
- Résistance à la compression du matériau (MPa) — la roche plus dure délivre plus d'énergie d'impact par coup
- Teneur en silice (SiO₂ %) — la silice est très abrasive ; au-dessus de 10–15 % SiO₂, le taux d'usure augmente fortement
- Sévérité d'impact — déterminée par la vitesse de pointe du rotor, la taille d'alimentation et le rapport de réduction
- Contamination de l'alimentation — armature, corps métalliques, roche surdimensionnée ou argile/humidité influencent tous le choix
Les Quatre Principaux Matériaux de Marteaux
| Matériau | Idéal Pour | Tolérance Silice | Tolérance Impact | Durée de Vie | Risque de Rupture | Notes |
|---|---|---|---|---|---|---|
| Acier Manganèse (Mn14) | Béton recyclé, armature, corps métalliques, alimentation de démolition mixte | Faible–moyen | Excellent — s'écrouissage sous impact | Moyen (300–600 h) | Très faible | La surface écrouie devient progressivement plus dure pendant l'exploitation. Choix le plus sûr pour toute alimentation contaminée. |
| Acier Martensitique | Calcaire, asphalte, roche de carrière de dureté moyenne — le choix polyvalent | Moyen | Bon | Élevée (600–1 200 h) | Moyen | Meilleur équilibre dureté/ténacité pour alimentation de carrière propre. Choix par défaut en cas de doute. |
| Fonte Chrome | Calcaire sec propre, fraisats d'asphalte, gypse | Faible | Faible — fragile | Très élevée (1 000–2 000 h) | Élevé | Ne jamais utiliser avec armature ou corps métalliques — se brisera. Offre le coût/heure le plus bas sur matériau mou propre. |
| Composite Céramique MMC | Roche à haute silice, granit, quartzite — abrasion extrême | Très élevée | Faible | 2–4× la norme martensitique | Très élevé | Coût d'achat premium ; coût/heure le plus bas sur matériau propre très abrasif. Ne jamais utiliser avec armature. |
Matrice de Sélection Rapide — Associer le Type de Roche à l'Alliage
| Roche / Application | Alliage Recommandé | Pourquoi |
|---|---|---|
| Calcaire (carrière propre) | Martensitique | Alimentation propre, dureté moyenne — meilleur équilibre durée/coût |
| Calcaire (avec déblais ou corps métalliques occasionnels) | Manganèse | Risque occasionnel de corps métalliques ; le manganèse absorbe l'impact sans se briser |
| Dolomite | Martensitique | Dureté et abrasivité similaires au calcaire ; même logique s'applique |
| Béton recyclé (sans armature) | Martensitique ou Fonte Chrome | Alimentation propre à dureté variable ; les deux alliages conviennent |
| Béton recyclé (avec armature) | Manganèse | L'armature délivre des impacts extrêmes ; le manganèse s'écrouissage et les absorbe |
| Asphalte RAP (enrobé bitumineux recyclé) | Fonte Chrome ou Martensitique | Matériau adhésif et abrasif ; le chrome dur résiste bien à l'usure adhésive |
| Gravier de rivière (dureté mixte) | Martensitique | Dureté mixte et abrasion modérée ; le martensitique gère la variation |
| Granit / basalte (application HSI) | Composite Céramique MMC | Teneur en SiO₂ très élevée (25–35 %) ; seul le composite céramique offre une durée de vie acceptable |
| Gypse | Fonte Chrome | Très mou, très propre — la fonte chrome offre une durée de vie exceptionnelle au coût le plus bas |
| Minéraux industriels (phosphate, charbon) | Fonte Chrome | Faible dureté, alimentation propre — la fonte chrome est idéale |
Comment Savoir Quand Remplacer vos Marteaux
L'usure des marteaux est normale et attendue — le problème est de détecter le bon déclencheur de remplacement avant que les marteaux ne soient trop usés pour fonctionner en sécurité ou avant que l'usure inégale ne cause un déséquilibre du rotor.
- Contrôle d'épaisseur : Remplacer lorsque l'épaisseur du marteau a été réduite à 30–50 % de l'épaisseur originale — consulter la spécification constructeur pour votre modèle et taille de marteau exacts.
- Surveillance de la taille de sortie : Si le produit devient plus grossier malgré des réglages de tablier constants, les marteaux sont usés et réduisent effectivement le diamètre du rotor — augmentant l'écartement aux tabliers.
- Inspection visuelle : Des fissures sur la face du marteau nécessitent un remplacement immédiat — la propagation des fissures est rapide et un marteau brisé peut causer de graves dommages au logement du rotor.
- Schéma d'usure inégale : Une usure asymétrique sur un jeu de marteaux indique généralement une alimentation décentrée, des écartements de rideau inégaux ou un problème d'alignement du rotor — investiguer la cause avant de poser de nouveaux marteaux.
Critique : Toujours remplacer les marteaux par paires appariées. La tolérance de poids entre les marteaux d'une paire ne doit pas dépasser ±2–3 % du poids total du marteau. Des paires inégales causent un déséquilibre du rotor, qui génère des vibrations, accélère l'usure des roulements et peut dans les cas graves endommager le corps du rotor lui-même.
Étape par Étape : Comment Changer les Marteaux en Toute Sécurité
Les changements de marteaux doivent être effectués en suivant strictement la procédure de consignation/déconsignation (LOTO). Il n'y a pas de raccourci acceptable.
- Mise hors tension complète — appliquer la procédure de consignation/déconsignation (LOTO) sur le moteur principal, les entraînements de convoyeur et l'unité de puissance hydraulique. Vérifier l'isolation de l'énergie avec un multimètre avant d'entrer dans la zone du concasseur.
- Ouverture hydraulique du carter — utiliser le système hydraulique pour ouvrir le capot ou la porte d'accès du concasseur. Sécuriser la position ouverte avec la goupille de sécurité mécanique ou le support fourni par le constructeur.
- Blocage du rotor — insérer le dispositif de blocage du rotor dans le port de blocage désigné. Cela empêche la rotation accidentelle du rotor pendant le travail à l'intérieur du concasseur.
- Desserrage des cales — utiliser une clé à chocs ou un outil de couple hydraulique pour desserrer les cales de retenue des marteaux. Ne pas utiliser une meuleuse d'angle pour couper les cales — cela endommage le logement du rotor.
- Extraction des anciens marteaux — utiliser uniquement un maillet en bois. Ne jamais utiliser un marteau en acier près du rotor ou des marteaux — risque d'étincelles en environnement poussiéreux. Si un marteau est coincé, utiliser un outil poussoir hydraulique.
- Nettoyage des surfaces de contact du rotor — utiliser une brosse métallique pour enlever tous les débris de roche et la rouille des surfaces d'assise des logements. Un bon contact d'assise est essentiel pour le positionnement correct des marteaux.
- Insertion des nouveaux marteaux dans le bon sens — la plupart des marteaux sont asymétriques. Vérifier le marquage du fabricant ou la flèche indiquant le sens de la face d'usure. Installer à l'envers double immédiatement le taux d'usure.
- Serrage des cales au couple spécifié par le constructeur — utiliser une clé dynamométrique calibrée. Plage typique : 200–400 Nm selon le modèle et la taille de la cale.
- Re-vérification du serrage des cales après 2–4 heures de fonctionnement — les nouveaux marteaux s'emboîtent pendant les premières heures ; le re-serrage est essentiel.
- Réglage du CSS après installation — les nouveaux marteaux ont un rayon plus grand que les marteaux usés. L'écartement du tablier doit être réglé après chaque changement de marteau pour maintenir la granulométrie du produit.
Comparaison du Coût par Heure selon l'Alliage
Le prix d'achat des marteaux n'est pas la bonne mesure — le coût par heure de fonctionnement tient compte à la fois du prix et de la durée de vie. Un alliage plus cher qui dure deux fois plus longtemps a la même économie ou une meilleure.
| Alliage | Durée de Vie Typique sur Calcaire | Durée de Vie Typique sur Béton | Comparaison Coût/Heure |
|---|---|---|---|
| Acier Manganèse | 500–700 h | 300–600 h | Moyen — prix d'achat inférieur partiellement compensé par une durée de vie plus courte |
| Acier Martensitique | 800–1 200 h | 500–800 h | Meilleur rapport global pour la plupart des applications de carrière propre |
| Fonte Chrome | 1 200–2 000 h | Non recommandé — se brise | Coût/heure le plus bas sur roche molle propre |
| Composite Céramique MMC | 2 000–4 000 h | Non recommandé — se brise | Prix d'achat élevé ; coût/heure le plus bas sur matériau propre très abrasif |
L'enseignement clé : sur alimentation propre abrasive (calcaire à haute silice, granit), la prime payée pour les marteaux en composite céramique MMC est typiquement récupérée dans les premières 1 500–2 000 heures de fonctionnement grâce à une fréquence de remplacement réduite et des coûts de main-d'œuvre et d'arrêt inférieurs.
Articles Connexes
- Guide Complet du Concasseur HSI — principe de fonctionnement, dimensionnement, maintenance et analyse du coût à la tonne.
- Plan de Maintenance du Concasseur à Impact — listes de contrôle quotidiennes, hebdomadaires et mensuelles pour prévenir les arrêts imprévus.
- Guide de Dépannage du Concasseur à Impact — diagnostiquer et résoudre rapidement les pannes courantes.
Conclusion
La sélection de l'alliage des marteaux n'est pas une décision universelle — c'est un choix d'ingénierie spécifique au site qui détermine directement votre coût d'exploitation par tonne. Utilisez la matrice de sélection de ce guide comme point de départ, vérifiez par rapport aux caractéristiques réelles de votre roche et aux conditions d'alimentation, et surveillez les taux d'usure sur le premier jeu de nouveaux marteaux pour calibrer les futurs intervalles de remplacement.
