Concasseur à Impact pour le Recyclage du Béton : Ce que Vous Devez Savoir
Introduction : Les déchets de démolition de béton constituent l'un des flux de matériaux les plus importants dans la construction et le génie civil. Le recyclage sur site avec un concasseur à impact peut éliminer les coûts de transport, réduire les frais de mise en décharge et générer des granulats recyclés vendables — mais seulement si la machine est correctement configurée pour le travail. Ce guide couvre tout, de la gestion de l'armature aux objectifs de granulométrie de sortie.
Pourquoi les Concasseurs à Impact Fonctionnent Bien pour le Recyclage du Béton
Le béton a une résistance à la compression typiquement dans la plage de 30–80 MPa — bien dans la plage de conception d'un concasseur à percussion à axe horizontal (HSI), qui gère des matériaux jusqu'à environ 200 MPa. Cela fait du HSI un choix naturel pour le traitement du béton :
- Rapport de réduction élevé — jusqu'à 20:1 en une seule passe, ce qui signifie moins d'étapes de concassage nécessaires. Pour la production de granulats de sous-couche, une seule passe HSI est souvent suffisante.
- Séparation propre de la matrice — l'impact brise la pâte de ciment des particules de granulats plus efficacement que la compression, produisant des granulats recyclés plus propres.
- Sortie cubique — le concassage par impact produit des particules bien formées et cubiques qui répondent aux spécifications des granulats recyclés (GR) et des granulats de béton recyclé (GBR) pour les applications de sous-couche routière et de remblai.
- Acceptation d'alimentation variable — les dalles, poutres et déchets de démolition mixtes en béton armé peuvent tous être traités sans pré-dimensionnement si le contrôle de l'alimentation est bien géré.
Concasseur à mâchoires vs concasseur à impact pour le béton : Un concasseur à mâchoires gère mieux l'armature en étape primaire car il comprime plutôt que fracasse l'acier. Pour la mise en forme secondaire et le raffinage des granulats, le HSI est le choix préféré — il produit un produit plus propre et plus cubique à un rapport de réduction plus élevé.
Le Problème de l'Armature — Comment le Gérer
L'armature (barre d'acier de renforcement) est le principal défi lors du traitement du béton armé dans un concasseur à impact. L'acier peut endommager les marteaux, bloquer le rotor ou provoquer des événements d'impact graves qui fissurent les alliages fragiles. Il existe plusieurs approches éprouvées pour gérer le risque lié à l'armature :
| Approche | Description | Niveau de Risque |
|---|---|---|
| Pré-criblage / tri | Enlever les longues armatures avant l'alimentation — tri manuel ou mécanique | Meilleur — élimine le risque à la source |
| Détecteur de métaux | Détecter et dévier les métaux ferreux sur le convoyeur d'alimentation avant le concasseur | Bon — prévient la plupart des événements dommageables |
| Marteaux en manganèse | S'écrouissage à l'impact, absorbent l'énergie plutôt que de se fissurer lors d'un impact avec l'acier | Essentiel avec une alimentation contaminée par l'armature |
| Configuration rotor 2 hauts / 2 bas | L'arrangement des marteaux permet à l'armature de passer à travers le rotor sans se bloquer | Recommandé pour les applications de recyclage |
| Convoyeur magnétique (aimant de surcharge) | Aimant aérien sur le convoyeur de décharge extrait l'armature du matériau de sortie | Ajoute de la valeur — récupération de l'acier pour la ferraille |
Avertissement : Ne jamais utiliser des marteaux en fonte chrome avec une alimentation contaminée par l'armature. La fonte chrome est fragile — une barre d'acier brisera le marteau et risque d'endommager le rotor. Toujours utiliser de l'acier manganèse (Mn14 ou Mn18) lors du traitement de béton armé avec armature résiduelle.
Configuration Recommandée pour le Recyclage du Béton
Sélection des Marteaux
Utiliser de l'acier manganèse (Mn14 ou Mn18) pour toute alimentation pouvant contenir de l'armature ou d'autres contaminations ferreuses. Le manganèse s'écrouissage sous impacts répétés, le rendant progressivement plus tenace en service — exactement la propriété nécessaire pour une alimentation contaminée par l'acier. Si vous traitez du béton concassé propre sans armature (par ex. matériau traité par un concasseur à mâchoires en première étape), les marteaux en acier martensitique offrent une meilleure durée de vie et peuvent être envisagés.
Réglage CSS
Le réglage de l'écartement du tablier dépend de la granulométrie cible des granulats recyclés :
- Granulats de sous-couche (0–80 mm) : Ouvrir l'écartement du tablier à 60–80 mm
- Grave routière (0–40 mm) : Régler l'écartement à 40–50 mm
- Matériau de remblai général (0–100 mm) : Tablier complètement ouvert — priorité au débit maximal
Vitesse du Rotor
Réduire la vitesse du rotor par rapport au fonctionnement sur calcaire propre. Le béton a une densité variable et de l'acier intégré, et une vitesse de rotor plus basse réduit les chocs sur les marteaux et le rotor. Réglage typique pour le recyclage du béton : 600–800 tr/min, comparé à 800–1 100 tr/min pour le calcaire propre. Un RPM plus bas réduit également la génération de fines, ce qui est important lorsque les spécifications des granulats recyclés exigent un contrôle minimal du contenu en fines.
Contrôle de l'Alimentation
Une alimentation régulière et contrôlée est critique pour le recyclage du béton. Utiliser un alimentateur vibrant avec contrôle de vitesse variable pour maintenir un taux d'alimentation constant et prévenir les surcharges. Éviter d'alimenter des dalles de béton individuelles sans pré-cassage — les dalles dépassant environ 600 mm dans n'importe quelle dimension doivent être pré-cassées ou pré-criblées avant d'entrer dans le concasseur.
Spécifications de Sortie pour les Granulats Recyclés
Différentes applications finales des granulats de béton recyclé nécessitent différentes granulométries de sortie. Le tableau ci-dessous montre les cibles typiques et les réglages CSS requis pour les atteindre :
| Application | Granulométrie Cible | Écartement Tablier Requis (CSS) |
|---|---|---|
| Sous-couche routière (Type 1) | 0–40 mm bien gradué | Écartement tablier 35–45 mm |
| Remblai de tranchée pour canalisations | 0–20 mm | Écartement tablier 20–30 mm |
| Remblai drainant | 20–80 mm | Écartement tablier 60–80 mm, cribler les fines |
| Piste de chantier temporaire | 0–100 mm | Complètement ouvert — débit maximal |
| Granulats de béton recyclé (GBR) pour mélange béton | 4–20 mm | Écartement tablier 15–25 mm + criblage à taille |
Notez que pour les GBR utilisés dans la production de nouveau béton, le criblage à des tolérances serrées est essentiel. Le concasseur seul ne peut pas garantir une taille maximale précise — toujours combiner avec un crible vibrant pour les spécifications de produit inférieures à 40 mm.
Mobile vs Stationnaire pour le Recyclage du Béton
L'une des décisions clés dans le recyclage du béton est de traiter le matériau sur site (installation mobile) ou de le transporter vers une installation de recyclage fixe (installation stationnaire).
Avantages du traitement mobile :
- Traitement sur le site de démolition — élimine le coût de transport du béton de déchet
- Éliminer le risque de dépôt illégal et la responsabilité environnementale associée
- Délais de projet plus rapides — granulats recyclés disponibles immédiatement sur site
- Coût total inférieur sur les contrats à court terme où les distances de transport sont longues
Les concasseurs HSI GELEN sont disponibles sur châssis mobile à roues pour exactement ces applications. Une configuration typique d'installation mobile de recyclage du béton est : alimentateur vibrant → concasseur HSI → crible vibrant → convoyeur de stockpile. Cela permet la production simultanée de deux ou trois fractions de granulats en une seule passe.
Quand utiliser une installation stationnaire à la place :
- Dépôt de recyclage permanent avec volume d'alimentation continu
- Opérations à grand volume dépassant 500 t/jour où l'infrastructure fixe est justifiée
- Lorsque l'espace sur site le permet et que des contrats à long terme rendent l'investissement en capital attrayant
Exemple de Cas : Entrepreneur en Démolition Traitant 200 t/jour
Pour illustrer comment les principes de configuration fonctionnent en pratique, voici un cas représentatif pour un chantier de démolition urbain :
- Site : Projet de démolition urbain — béton armé mixte, brique et carrelage céramique

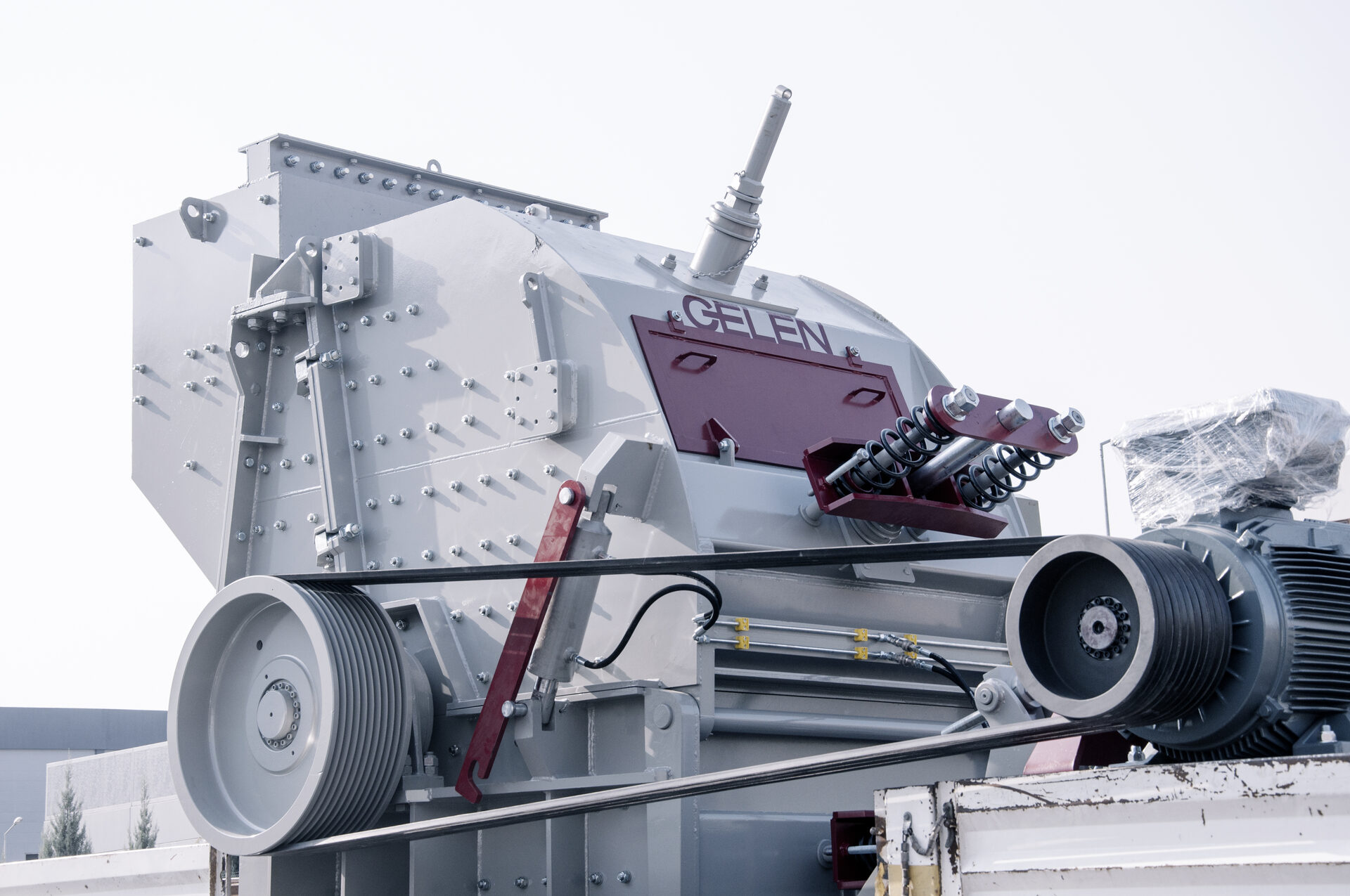

- Machine : Concasseur à impact secondaire GELEN SDK avec marteaux en manganèse (Mn18)
- Configuration : Alimentateur vibrant avec pré-crible grizzly → aimant de surcharge pour enlever l'armature libre → concasseur HSI → crible vibrant double deck produisant fractions 0–40 mm et 40–80 mm
- Sortie : Fraction 0–40 mm vendue comme sous-couche routière au tarif du marché local
- Résultat : Quasi-zéro déchets en décharge ; coût de concassage estimé à environ 0,15 €/tonne ; armature récupérée et vendue au ferrailleur, compensant partiellement les coûts d'exploitation
La clé des économies de cette opération est la combinaison de l'aimant de surcharge (protégeant le concasseur des dommages liés à l'armature) et des marteaux en manganèse (assurant la résilience contre toute contamination résiduelle d'acier qui passe l'aimant).
Notes de Maintenance pour les Applications de Recyclage
Les intervalles de maintenance du concasseur à impact sont nettement plus exigeants dans les applications de recyclage que dans l'exploitation de carrière propre. Les ajustements suivants aux programmes de maintenance standard sont recommandés :
- Intervalles d'usure des marteaux : Prévoir des intervalles de changement de 400–700 heures dans le recyclage du béton contre 800–1 500 heures dans le calcaire propre. Surveiller l'épaisseur des marteaux à chaque changement de quart et remplacer lorsque la limite d'usure est atteinte — les marteaux usés laissent passer le matériau sans impact suffisant, dégradant la qualité de sortie et augmentant la contrainte sur le rotor.
- Inspection du rotor : Inspecter le corps du rotor pour les fissures toutes les 200 heures de fonctionnement lors du traitement d'alimentation contaminée par l'armature. Même avec des marteaux en manganèse, des impacts d'acier à haute énergie occasionnels peuvent provoquer des micro-fissures dans le rotor qui se propagent avec le temps.
- Surveillance de la température des roulements : Surveiller les températures des roulements plus fréquemment que dans les applications de carrière. La poussière de béton est très abrasive et a une forte affinité pour la graisse — elle dégrade les joints des roulements plus rapidement que la poussière minérale. Augmenter la fréquence de graissage de 50 % par rapport au programme standard.
- Étalonnage du détecteur de métaux : Vérifier la sensibilité et l'étalonnage du détecteur de métaux chaque semaine. La dérive du détecteur au fil du temps peut permettre à de plus grandes pièces d'acier de passer sans être détectées.
Articles Connexes
- Guide Complet du Concasseur à Percussion à Axe Horizontal (HSI) — aperçu complet de la sélection, du dimensionnement et de l'exploitation du concasseur HSI.
- Guide de Sélection des Marteaux de Concasseur à Impact — matrice de comparaison des alliages et sélection par type de matériau.
- Plan de Maintenance du Concasseur à Impact — listes de contrôle quotidiennes, hebdomadaires et mensuelles.
- Concasseur à Mâchoires pour le Recyclage du Béton — comment les concasseurs à mâchoires gèrent le béton armé en étape primaire.
Conclusion
Les concasseurs à impact sont un outil puissant pour le recyclage du béton et des déchets de démolition — mais le succès dépend du bon alliage de marteaux, des réglages CSS appropriés pour votre granulométrie cible, d'une gestion robuste de l'armature et d'un programme de maintenance qui tient compte de l'environnement d'exploitation plus exigeant des applications de recyclage.
GELEN fabrique des concasseurs à percussion à axe horizontal en configurations stationnaire et mobile, avec un support complet pour la sélection des marteaux et la configuration du concasseur pour les applications de recyclage. Contactez notre équipe d'ingénieurs pour discuter de votre projet de recyclage du béton et obtenir une configuration d'installation recommandée.
