Cribas vibratorias horizontales: cómo funcionan, cuándo usarlas y cómo obtener máxima eficiencia

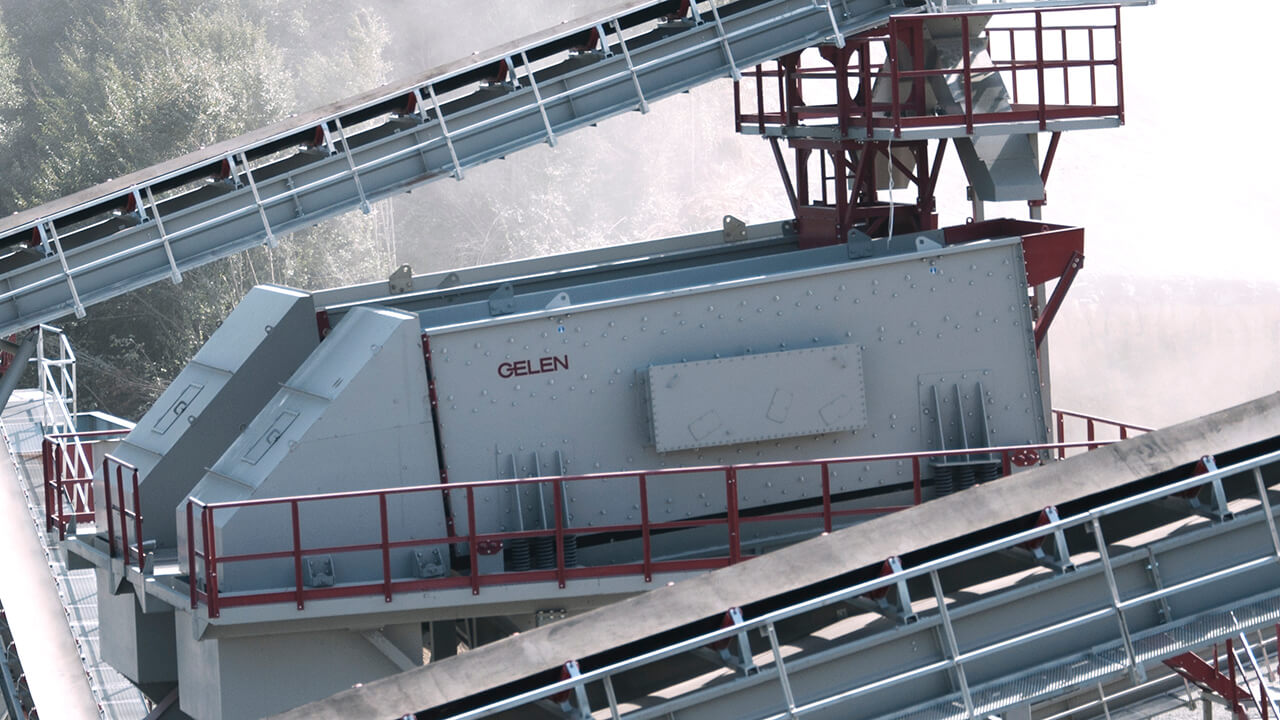

¿Qué es una criba vibratoria horizontal?

Cómo se diferencia de una criba inclinada

• Orientación: Ángulo de 0°–10° frente a 15°–35° en cribas inclinadas.
• Movimiento: Elíptico/lineal vs. circular. Elíptico mantiene el material más tiempo en la cama para mayor precisión.
• Altura libre: Perfil bajo: más fácil en retrofits y plantas móviles.

Los tres tipos de movimiento

• Circular: Simple y robusto, menor control de la profundidad de cama.
• Lineal: Alta aceleración; puede ser severo para mallas y rodamientos.
• Elíptico: Usado en la Serie ETE; mejor para alimentaciones pegajosas, hojosas o húmedas y reduce el cegado.

Dentro del accionamiento elíptico de triple eje de la Serie ETE

Explicación en lenguaje sencillo

• Tres ejes sincronizados con engranajes iguales crean un lanzamiento elíptico controlado, no un círculo libre.
• El ángulo de la elipse se ajusta para intercambiar velocidad por retención: lanzamiento amplio para scalping, lanzamiento cerrado para clasificación precisa.
• Volantes más pesados almacenan energía y mantienen la amplitud estable bajo carga variable.

Criba horizontal vs. inclinada vs. banana — guía de decisión

Pasos prácticos de decisión

• ¿Alimentación húmeda, pegajosa u hojosas? → Horizontal (ETE).
• ¿Necesita >500 t/h de gruesos? → Inclinada (STE).
• ¿Necesita <10 mm con precisión? → Horizontal.
• ¿Altura limitada o planta móvil? → Horizontal.
• ¿4+ fracciones a la vez? → Criba horizontal multideck.

Si su alimentación requiere precribado pesado antes de la clasificación, coloque una criba grizzly ITE antes de la criba horizontal.

Cómo dimensionar una criba horizontal

5 datos que necesita

• Caudal de alimentación (t/h)
• Distribución granulométrica (PSD)
• Densidad y humedad del material
• Número de fracciones de producto
• Porcentaje de área abierta de la malla seleccionada

Ejemplo — 200 t/h de caliza

• Alimentación: 0–80 mm caliza, 5% humedad; fracciones objetivo: +40, 20–40, 0–20 mm.
• Seleccione ETE2260 de 3 pisos; verifique área con A = Q / (k × v × ρ) con k=1.2–1.4 y v según el ajuste de la elipse.
• Revise potencia instalada (rango 37–45 kW) y área abierta de malla >55% en el piso superior.

Consejo: Mantenga la profundidad de cama ≤3× la luz de malla en el piso superior; si es mayor, abra la elipse para acelerar el transporte.

Configuración de cribado en húmedo — paso a paso

Lista de puesta en marcha

• Instale barras de spray a ~45° sobre el piso; ajuste 2–4 bar de presión de agua.
• Arranque la criba antes de alimentar; aumente la alimentación tras estabilizar la amplitud.
• Ajuste la elipse más agresiva para lodos pegajosos; corríjala tras 10–15 minutos.
• Observe claridad de descarga y arrastre; ajuste caudal y agua.

Elección de mallas

• Poliuretano/goma para alimentaciones húmedas, abrasivas o propensas al cegado.
• Alambre tejido para clasificación en seco y precisa; considere alambre más grueso en el piso superior.

Cómo evitar el cegado y el enclavamiento

Causas raíz

• Cegado: finos que taponan aberturas (a menudo arcillas o finos húmedos).
• Enclavamiento: partículas cúbicas cercanas a la luz que se encajan.

7 soluciones prácticas

• Aumente la intensidad de vibración (g) dentro de especificación.
• Cambie a paneles de poliuretano o goma.
• Agregue bolas anti-cegado bajo la malla.
• Use barras de spray para lavar finos; evite exceso de agua.
• Abra el ángulo de la elipse para un lanzamiento más agresivo.
• Reduzca la profundidad de cama bajando el caudal de alimentación.
• Use malla ultrasónica/ball deck en trabajos ultrafinos.

Cuándo cambiar la malla: Aberturas alargadas, alambres rotos o caída de rendimiento de finos — típico: 4–8 semanas en granito/caliza, 6–12 semanas en arena húmeda, 2–4 semanas en minerales muy abrasivos.

Plan de mantenimiento confiable

Dónde encaja una criba horizontal en su planta

• Mandíbula primaria → criba de scalping → cono secundario → criba horizontal ETE para clasificación final → cintas a acopio.
• Como criba terciaria de acabado: cierre el circuito y recircule el sobre tamaño al cono.
• Integración móvil: perfil bajo y marcos de malla de cambio rápido para plantas portátiles.

Industrias y ejemplos reales

• Áridos: ETE2260 de 3 pisos para EN 0/4, 4/8, 8/16, 16/32.
• Arena y grava: Cribado en húmedo y desagüe de material de río con alto contenido de finos.
• Carbón: Clasificación final con alta humedad sin cegado.
• Reciclaje / C&D: El movimiento elíptico maneja flujos hojosos y mezclados.

FAQ

• ¿Cuántos pisos necesito para 3 fracciones? Tres pisos entregan 3 productos más sobre tamaño.
• ¿Tamaño máximo de alimentación para ETE? Hasta ~150 mm según malla y aplicación.
• ¿Puede una máquina trabajar en húmedo y en seco? Sí: cambie la malla y ajuste la elipse; asegure aislar las barras de spray en seco.
• ¿Cuánto tiempo de instalación? Montaje estático típico: 1–3 días cuando la estructura y servicios están listos.

Reciba ayuda para dimensionar su criba horizontal

Comparta su PSD de alimentación, tonelaje, humedad y fracciones requeridas, y recomendaremos el modelo ETE, número de pisos y malla adecuados. También podemos sugerir ajustes de elipse para su material.
