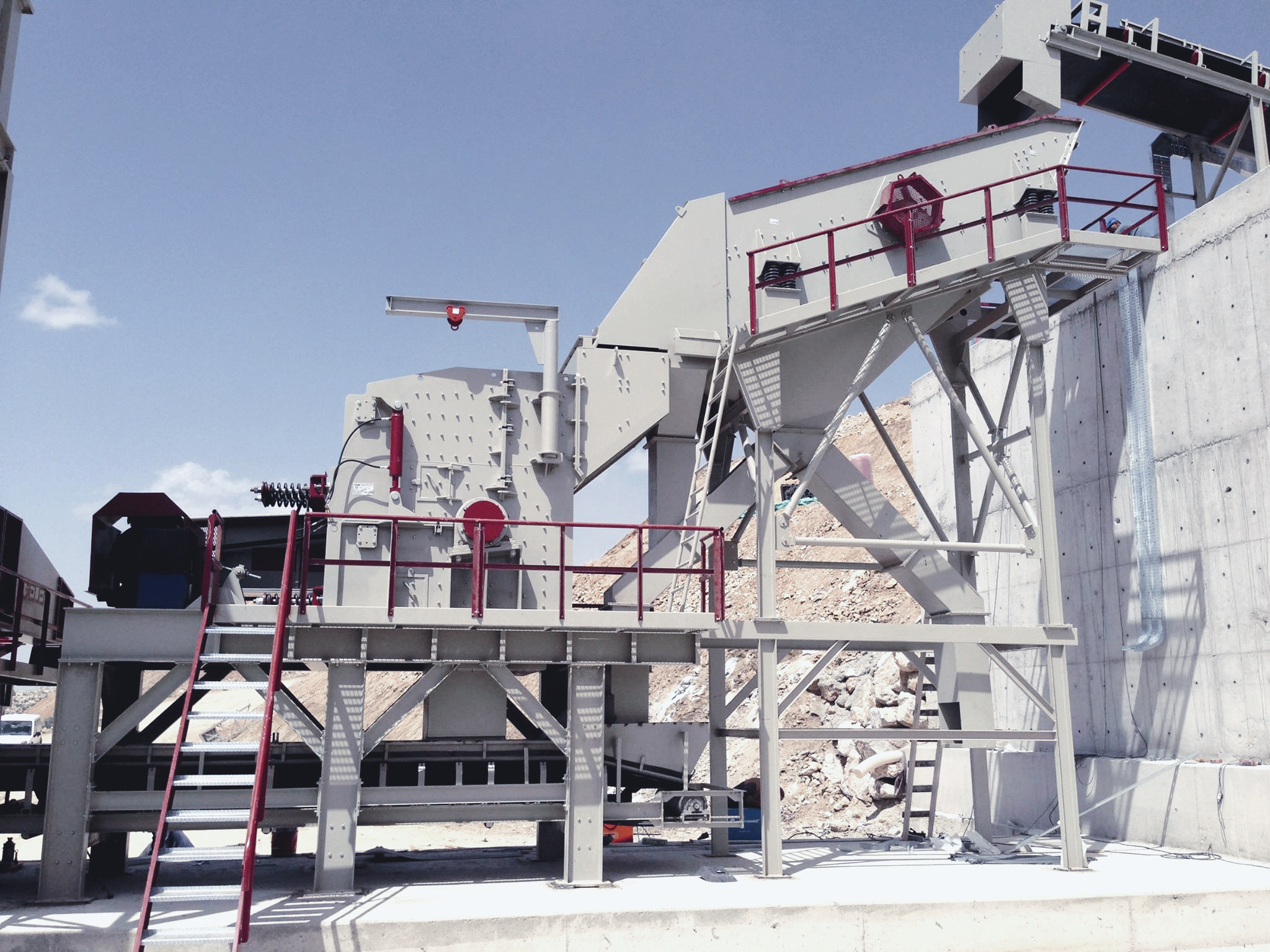

Comment Sélectionner le Bon Espacement des Barres de Grizzly pour Votre Matériau

La Règle Empirique

Réglez l'espacement des barres de grizzly égal ou légèrement inférieur au réglage côté fermé (CSS) de votre concasseur à mâchoires en aval.

C'est la règle principale et elle couvre environ 80 % de toutes les installations. Le raisonnement est simple : tout matériau assez petit pour passer à travers la mâchoire à son CSS passera également à travers la chambre du concasseur sans être cassé davantage. Envoyer ce matériau à travers le concasseur ne fait que gaspiller de la capacité, de l'énergie et la durée de vie des pièces d'usure. Il vaut mieux le faire tomber d'abord à travers le grizzly et l'acheminer directement à l'étape suivante.

Pourquoi le CSS est la Bonne Référence

CSS — le réglage côté fermé sur un concasseur à mâchoires — est l'écart entre les mâchoires au point le plus proche de leur course. Il définit la taille maximale de particule qui peut passer à travers la chambre de mâchoire sans changement. Toute particule plus petite que le CSS tombera à travers ; toute particule plus grande que le CSS sera concassée au moins une fois.

Lorsque vous réglez l'espacement des barres de grizzly égal au CSS, vous dites : « Tout ce qui n'a pas besoin d'être concassé devrait contourner entièrement le concasseur. » Le grizzly attrape ces particules avant qu'elles n'entrent dans la chambre et les achemine autour. Le concasseur ne voit que le matériau qu'il doit réellement casser, ce qui est exactement ce que vous voulez.

Réglez l'espacement des barres plus grand que le CSS et vous enverrez du matériau « prêt à passer » à travers le concasseur de toute façon — gaspillant la capacité. Réglez-le beaucoup plus petit que le CSS et vous acheminerez inutilement du matériau qui aurait pu être concassé autour du concasseur — réduisant légèrement votre fraction de produit vendable. Le régler égal au CSS (ou juste en dessous) est l'optimum.

Ajustement pour les Conditions d'Alimentation

La règle du CSS est le point de départ. Les conditions réelles d'alimentation vous poussent à ajuster l'espacement vers le haut ou vers le bas à partir de cette ligne de base.

Ajustement 1 — Teneur en fines

Le pourcentage de matériau d'alimentation en dessous de la taille de coupe détermine combien le grizzly apporte de bénéfices et combien l'espacement compte.

• Faibles fines (moins de 10 %) : Utilisez un espacement égal au CSS ou légèrement plus grand (CSS + 10–20 mm). Le grizzly est principalement là pour attraper les blocs surdimensionnés occasionnels ; le contournement des fines est un bénéfice marginal.
• Fines moyennes (10–25 %) : Utilisez un espacement égal au CSS. C'est le cas standard et la règle empirique de l'espacement des barres s'applique directement.
• Fines élevées (25–40 %) : Descendez l'espacement à CSS moins 10–20 mm. La fraction élevée de fines signifie qu'il y a beaucoup à gagner en resserrant l'espacement — le matériau de contournement supplémentaire vaut la légère perte en efficacité de criblage.
• Fines très élevées (40 %+) : Descendez davantage à CSS moins 20–40 mm, ou envisagez des plaques d'usure perforées au lieu des barres. À cette fraction de fines, vous utilisez principalement le grizzly comme contournement des fines, pas seulement comme protecteur du surclasse.

Ajustement 2 — Dureté du matériau d'alimentation

La dureté affecte la quantité de valeur que vous obtenez de chaque tonne de matériau contourné :

• Roche dure (granite, basalte, quartzite) : Les économies de pièces d'usure sont très significatives. Utilisez un espacement de CSS ou plus serré pour maximiser le contournement.
• Roche moyennement dure (calcaire, dolomie) : Espacement CSS standard. Les économies d'usure sont toujours réelles mais moins dramatiques.
• Roche tendre (grès, gypse) : Les économies d'usure sont plus petites par tonne, donc aller beaucoup plus serré que le CSS n'est pas rentable. Restez au CSS ou légèrement plus lâche.

Ajustement 3 — Humidité et caractère collant

Les alimentations humides ou collantes changent complètement le calcul :

• Alimentation sèche (moins de 4 % d'humidité) : Aucun ajustement. Utilisez directement la règle du CSS.
• Modérément humide (4–8 % d'humidité) : Ouvrez légèrement l'espacement (CSS + 10 mm) pour réduire le risque de pontage. Les barres de grizzly étagées gèrent bien ce cas.
• Humide, collant ou lié à l'argile (8 %+ d'humidité ou toute teneur en argile) : Ouvrez davantage l'espacement (CSS + 20–30 mm) et envisagez de passer à des plaques d'usure perforées ou à une conception de crible à doigts. Des barres serrées sur une alimentation collante se bouchent presque immédiatement.

Ajustement 4 — Disposition en aval de la centrale

Où va le contournement compte également :

• Le contournement rejoint directement la bande du produit : Les fines contournées doivent déjà être conformes à la spécification vendable. Utilisez un espacement plus serré seulement si la fraction de contournement respecte votre spécification de produit fini.
• Le contournement achemine vers l'étage secondaire : Aucune contrainte de taille — le concasseur secondaire redimensionnera le matériau de contournement. Utilisez la règle du CSS librement.
• Le contournement va à un stock séparé : La règle standard du CSS s'applique.

Exemple Travaillé 1 — Carrière de Calcaire, Conditions Standards

Donné : Centrale de granulats calcaires 400 t/h. Le tout-venant est 0–600 mm avec environ 18 % de fines sous 80 mm. En aval : concasseur à mâchoires avec CSS de 100 mm. L'alimentation est sèche (3 % d'humidité). Le contournement rejoint l'étage secondaire.

Application des règles :

• Ligne de base : CSS = 100 mm → espacement des barres de base = 100 mm.
• Ajustement des fines : 18 % de fines est dans la plage moyenne → aucun ajustement.
• Dureté : Le calcaire est moyennement dur → aucun ajustement.
• Humidité : 3 % est sec → aucun ajustement.
• Aval : Le contournement va au secondaire → aucune contrainte.

Espacement sélectionné : 100 mm. Fraction de contournement attendue : ~18 % (correspond à la teneur en fines). Réduction de la charge du concasseur : ~18 %.

Résultat

Un grizzly ITE1850 avec des barres étagées en manganèse de 100 mm gère confortablement les 400 t/h de tout-venant. Environ 72 t/h de fines contournent la mâchoire, faisant passer la charge du concasseur de 400 t/h à 328 t/h. Économies de pièces d'usure sur les mâchoires : environ 18 %. Retour sur investissement estimé pour l'investissement du grizzly : 4–6 mois aux coûts typiques de pièces d'usure.

Exemple Travaillé 2 — Carrière de Granite Sale

Donné : Carrière de granite 250 t/h. Le tout-venant est 0–500 mm avec environ 32 % de fines sous 80 mm (la carrière a une épaisse couche de mort-terrain altéré qui contribue beaucoup de sol et de terre). En aval : concasseur à mâchoires avec CSS de 80 mm. L'alimentation est modérément sèche (5 % d'humidité). Le contournement va à la bande du produit (les fines sont vendables comme matériau de sous-couche 0–80 mm).

Application des règles :

• Ligne de base : CSS = 80 mm → espacement des barres de base = 80 mm.
• Ajustement des fines : 32 % de fines est dans la plage élevée → descendez l'espacement de 10–20 mm → 60–70 mm.
• Dureté : Le granite est dur → les économies d'usure sont précieuses, poussez vers un espacement plus serré → 60 mm.
• Humidité : 5 % est modéré → aucun ajustement, mais utilisez des barres étagées plutôt que droites.
• Aval : Le contournement rejoint la bande du produit → vérifiez que 0–60 mm respecte la spécification de sous-couche. C'est le cas (la spécification est 0–80 mm).

Espacement sélectionné : Barres étagées en manganèse de 60 mm. Fraction de contournement attendue : ~30 % (légèrement supérieure aux 32 % de fines car une partie du matériau 60–80 mm reste sur la table). Réduction de la charge du concasseur : ~30 %.

Résultat

Un espacement de barres de 60 mm sur cette carrière de granite sale contourne environ 75 t/h de terre et de fines autour de la mâchoire, faisant passer la charge du concasseur de 250 t/h à 175 t/h. Le granite dur signifie que l'usure des mâchoires est le coût dominant, donc une réduction de 30 % du tonnage du concasseur se traduit par une réduction de 30 % de la dépense en mâchoires — économies substantielles sur ce matériau.

Exemple Travaillé 3 — Recyclage C&D Lié à l'Argile

Donné : Centrale de recyclage C&D 180 t/h. L'alimentation est un mélange de béton et de gravats d'asphalte avec une contamination significative par le sol et l'argile, 8 % d'humidité. En aval : concasseur à percussion HSI avec réglage de 80 mm. Le contournement va à un stock séparé de terre (vendu comme matériau de remblai).

Application des règles :

• Ligne de base : CSS équivalent ≈ 80 mm → espacement des barres de base = 80 mm.
• Ajustement des fines : C&D mixte avec forte contamination, mais l'espacement des barres n'est pas le levier principal ici — le problème est l'argile collante. Restez près de la ligne de base.
• Dureté : Les gravats C&D sont variables mais généralement modérés → aucun ajustement.
• Humidité : 8 % avec teneur en argile → ouvrez l'espacement 20–30 mm au-dessus de la ligne de base → 100–110 mm. Passez des barres aux plaques d'usure perforées pour la résistance au colmatage.
• Aval : Le contournement va au stock de terre, aucune contrainte de spécification.

Espacement sélectionné : Plaques d'acier AR perforées avec ouvertures de 100 mm (pas de barres). La géométrie de plaque gère mieux l'alimentation collante que les barres et ne se colmatera pas avec l'argile.

Résultat

Environ 35 à 40 % de l'alimentation contourne le concasseur à percussion — la plupart étant de la terre et de l'argile que le concasseur à percussion n'aurait pas pu traiter de toute façon. Le HSI ne voit que les gravats propres de béton et d'asphalte qui ont réellement besoin d'être cassés. Résultat : beaucoup moins d'incidents de chambre obstruée et une durée de vie considérablement prolongée des barres de frappe.

Erreurs Courantes d'Espacement des Barres

Cinq erreurs représentent presque toutes les plaintes « le grizzly ne fonctionne pas » que nous entendons.

Erreur 1 — Espacement trop large

Symptôme : La charge du concasseur est à peine réduite, le retour sur investissement ne se matérialise jamais. Cause : L'espacement des barres est plus large que le CSS du concasseur, donc le matériau qui aurait pu être contourné passe toujours à travers le concasseur. Correction : Descendez l'espacement pour correspondre au CSS ou légèrement plus serré.

Erreur 2 — Espacement trop serré

Symptôme : La fraction de contournement est trop élevée (au-dessus de la teneur réelle en fines), le rendement en produit vendable est faible, l'étage secondaire est surchargé avec du matériau qui aurait dû passer par le primaire. Cause : L'espacement des barres est beaucoup plus petit que le CSS du concasseur, acheminant le matériau concassable autour du concasseur et dans le flux de contournement. Correction : Rouvrez l'espacement jusqu'au CSS.

Erreur 3 — Ignorer la teneur en fines

Symptôme : Le grizzly est correctement dimensionné au CSS mais le bénéfice opérationnel est minimal. Cause : L'alimentation a une très faible teneur en fines (moins de 5 %) — le grizzly fait son travail correctement mais il n'y a tout simplement pas beaucoup de valeur à écrémer une alimentation aussi propre. Correction : Évaluez honnêtement si vous aviez besoin du grizzly en premier lieu. Si l'alimentation est vraiment de la roche primaire propre, un grizzly peut être inutile et une simple section d'alimentateur grizzly aurait suffi.

Erreur 4 — Ne pas ajuster pour l'humidité et l'argile

Symptôme : Le grizzly se colmate en quelques heures après le démarrage sur alimentation humide ; les barres sont pleines d'argile ; la table fait un pont et déborde. Cause : L'espacement est correct pour l'alimentation sèche mais l'alimentation humide nécessite un espacement plus large ou des plaques perforées. Correction : Ouvrez l'espacement des barres de 20–30 mm plus large, passez aux plaques AR perforées, ou ajoutez un jeu de rampes d'arrosage à l'extrémité d'alimentation.

Erreur 5 — Verrouiller l'espacement à la commande

Symptôme : L'opérateur de centrale veut ajuster l'espacement à mesure que les conditions d'alimentation changent mais ne peut pas. Cause : L'achat d'origine spécifiait un jeu de barres fixe sans considérer la flexibilité future. Correction : Commandez un second jeu de barres à un espacement différent lors de l'achat d'origine. Les barres sont boulonnées sur la Série GELEN ITE donc les changer prend environ une heure par étage.

Tableau de Référence d'Espacement des Barres

Recherche rapide basée sur le CSS du concasseur à mâchoires et le type d'alimentation. Utilisez ceci comme point de départ et ajustez selon les règles ci-dessus.

Pour l'alimentation humide/collante, ajoutez 20–30 mm aux valeurs ci-dessus et envisagez de passer des barres aux plaques d'usure perforées.

FAQ

• Puis-je utiliser un espacement de barres de grizzly supérieur au CSS de ma mâchoire ? Oui, mais vous perdrez une partie du bénéfice d'économie d'usure. Un espacement plus grand n'a de sens que si vous voulez le grizzly purement comme protection contre les blocs surdimensionnés plutôt que comme contournement des fines.
• Que faire si ma centrale a plusieurs réglages de CSS du concasseur selon le produit ? Choisissez le plus petit CSS que la centrale utilise (le réglage de production qui compte le plus). Un grizzly dimensionné pour le plus petit CSS fonctionne toujours — peut-être légèrement sous-optimalement — lorsque le concasseur fonctionne à un plus grand CSS.
• Comment l'espacement des barres de grizzly est-il mesuré ? L'espacement des barres est l' écart libre entre les barres adjacentes à la surface de la barre (pas la distance centre à centre). Sur les barres étagées, l'espacement est mesuré au point le plus étroit, qui est généralement l'extrémité d'alimentation de la table.
• La forme de la barre compte-t-elle ? Oui. Les barres à section trapézoïdale (plus larges en haut, plus étroites en bas) sont auto-nettoyantes — les pierres coincées se dégagent vers le bas. Les barres rectangulaires n'ont pas cet avantage. Les barres de grizzly étagées combinent la section trapézoïdale avec l'espacement longitudinal étagé pour un auto-nettoyage maximal.
• Combien puis-je changer l'espacement sur le terrain ? Les changements d'espacement se font en remplaçant tout le jeu de barres, pas en ajustant les barres individuelles. Sur la Série ITE , un échange complet de barres prend environ une heure par étage avec deux opérateurs et des clés à choc standards.

Obtenez une Recommandation d'Espacement des Barres

Envoyez-nous votre analyse d'alimentation (PSD, fraction de fines, humidité), le CSS de votre concasseur à mâchoires, et votre disposition aval — nous recommanderons le bon espacement de barres, le matériau de barres et le modèle Série ITE pour votre application.
